美国Wasatch Photonics的增强型VPH体相位全息光栅很适合用于高功率超快激光器的脉冲压缩和脉冲拉伸，因此，这个系列的VPH透射光栅被称为VPH脉冲压缩光栅和激光脉冲压缩光栅VPH。VPH光栅, 用于脉冲压缩波长高达2500nm, 衍射效率高达98%，这款体相位全息衍射光栅具备全光谱带高透射率，衍射波前畸变低，散射最小和便于清洁与操作等特点。激光脉冲压缩VPH光栅不仅有库存产品，还可以提供定制化服务，充满光学设计的灵活性。
所属品牌： 美国Wasatch Photonics
应用类型：
产品型号：WP-800/1030-xx，WP-1250/1030-xx，WP-1800/1030-xx
负责人：韦邦群
联系电话：18927460030
电子邮箱：bqwei@welloptics.cn
300-2500nm，衍射效率98%，Wasatch Photonics脉冲压缩光栅VPH
美国Wasatch Photonics的增强型VPH体相位全息光栅(Volume Phase Holographic
Gratings)非常适合高功率超快激光器的脉冲压缩和脉冲拉伸，这个系列的VPH透射光栅(体相位全息衍射光栅)称为激光脉冲压缩光栅。另外，高色散透射光栅具有市场上较高的效率，几乎没有重影或散射。与表面浮雕光栅不同，Wasatch Photonics的激光脉冲压缩VPH光栅可以轻松清洁和处理，可从库存激光脉冲压缩光栅系列中进行选择，或定制符合OEM设计和材料的VPH脉冲压缩光栅。

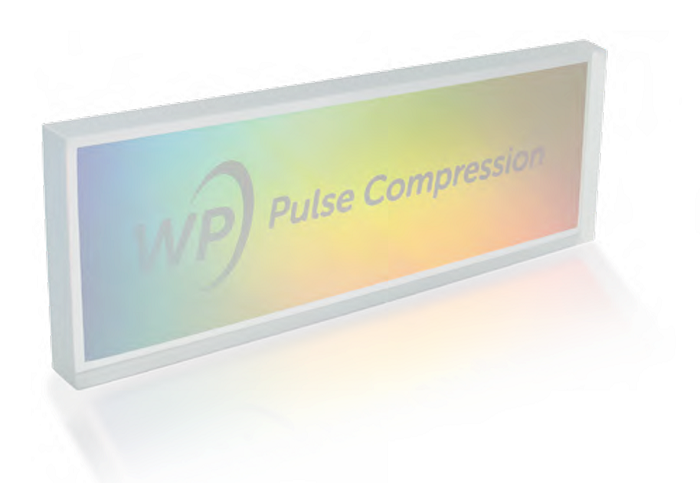

VPH光栅, 用于脉冲压缩/脉冲压缩光栅VPH/激光脉冲压缩VPH光栅图示
激光脉冲压缩光栅VPH的特点和优势：
- 一阶衍射效率高达98%
- 全光谱带高透射率
- 衍射波前畸变低，散射最小
- 全通光孔径衍射效率均匀，极小化光束畸变
- 适用于高脉冲能量应用场景
- 坚固设计便于清洁与操作
- 极大化光学设计灵活性
更高效、更均匀；更低的波前畸变的激光脉冲压缩光栅VPH（体相位全息衍射光栅）：
美国Wasatch Photonics的VPH体相位全息光栅性能无与伦比，比传统表面浮雕光栅更具耐久性。专有工艺将体相位全息衍射光栅结构封装于坚固外壳中，便于操作与清洁。众多设计师采用透射式脉冲压缩腔设计，因其布局灵活紧凑且常采用折叠结构。美国Wasatch Photonics提供均匀效率、最小散射和低波前畸变特性，确保生成极短、极纯净的脉冲。用户可选择库存VPH体相位全息光栅用于研究，或联系我们探讨为您定制超高效率方案（波长范围300-2500nm）。
VPH光栅, 用于脉冲压缩/ VPH透射光栅的规格参数：
|
规格 |
WP-800/1030-xx |
WP-1250/1030-xx |
WP-1800/1030-xx |
|
波长 |
980-1080 nm |
1020-1040 nm |
1020-1040 nm |
|
衍射效率 |
96-98%* |
94-96%* |
94-96%* |
|
空间频率Spatial Frequency |
800±0.5 lines/mm |
1250±0.5 lines/mm |
1800±0.5 lines/mm |
|
入射角(AOI) |
24.3°@1030 nm |
40.1°@1030 nm |
68.0°@1030 nm |
|
尺寸 (-xx) |
25x35x4mm 30x45x6mm |
30x90x6mm |
25x25x6mm |
|
波前畸变 |
< λ/5 rms@633 nm over a 25 mm diameter |
||
|
表面质量 |
60-40 scratch-dig |
||
|
AR镀膜 |
针对指定波长范围及AOI进行优化 |
||
* 定制激光脉冲压缩VPH光栅时，所需的最低效率将决定单价，最高可达98%。
VPH光栅, 用于脉冲压缩——OEM解决方案：
在Wasatch Photonics，专注批量生产高质量VPH脉冲压缩光栅所需的工艺与计量技术，支持波长高达2500nm的光谱范围。与OEM合作伙伴在每个设计和测试流程中紧密协作，建立客户专属测试夹具，从而减轻进厂测试负担，确保系统即插即用性能。还支持高达300GW/cm²的强度（适用于100-200fs脉冲、<50W systems）或几kW/cm2的强度（适用于连续波）。

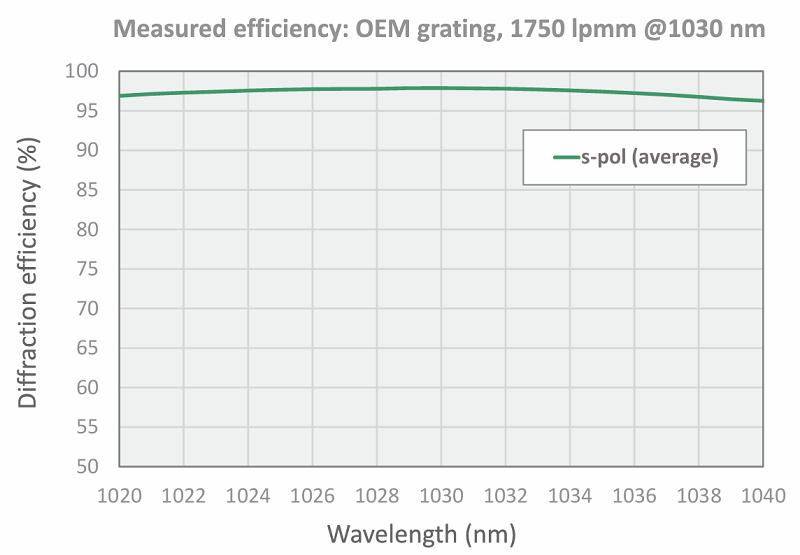

OEM光栅/ VPH透射光栅衍射效率参考图
Wasatch Photonics对每片透射光栅以及VPH脉冲压缩光栅进行测量，以确保其具备卓越的一阶衍射效率。许多其他供应商仅提供理论总衍射效率曲线，该数据包含其他阶次衍射，无法真实反映实际性能表现。
