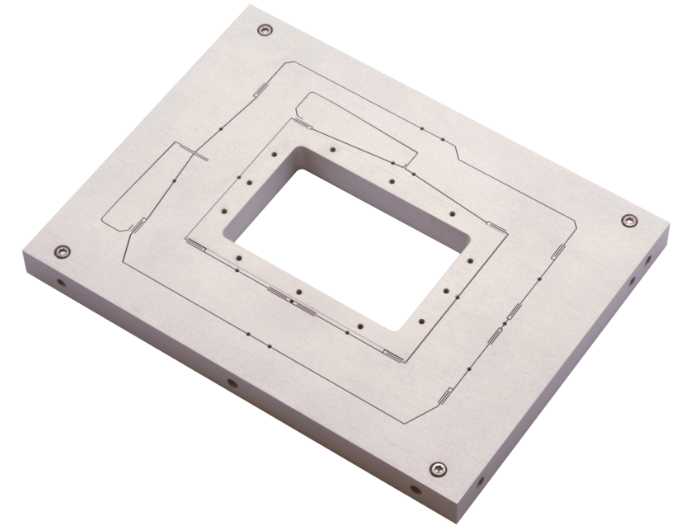

法国PIEZOCONCEPT 低剖面纳米压电平台BIO系列，不超过30mm的薄型平台机身和高精度使其非常适合在超分辨率显微镜，纳米光刻，粒子追踪等精密设备和高精度加工中使用。BIO系列轻薄型纳米压电载物台拥有亚纳米级的分辨率和重复性。轻薄型机身在实验室和工业应用中能安装在大部分显微镜载物台中，提供小体积且高精度的纳米定位与样品调整。
所属品牌： 法国Piezoconcept
应用类型：
产品型号：BIO2.100，BIO2.200，BIO2.300，BIO3.100，BIO3.200，BIO3.300
负责人：吴闻起
联系电话：13691896712
电子邮箱：wqwu@welloptics.cn
BIO系列，应用于纳米光刻和超分辨率显微镜观察的低剖面纳米压电平台
法国PIEZOCONCEPT低剖面纳米压电平台BIO系列有2轴版本BIO2和3轴版本BIO3可以选择，2个版本均有100um，200um，300um行程的子型号可供选择。并且BIO系列轻薄型纳米压电载物台所有型号的重复定位精度都达到了亚纳米的级别。标准BIO系列低剖面柔性铰链平台采用铝合金，BIO2和BIO3的100um行程款型可允许用户定制因瓦合金材料，以获得更好的稳定性。满足Bruker AFM的需求。
PIEZOCONCEPT低剖面纳米压电平台BIO系列中心通孔为83.6×54mm，用户可以安装与PIEZOCONCEPT薄型纳米扫描台BIO系列配套的内部夹具，Z轴手动微调平台等配件。此外还能允许用户安装自主定制夹具。PIEZOCONCEPT薄型纳米扫描台BIO系列采用2条或3条线缆连接控制器进行控制。控制器允许USB信号输入和模拟电压信号输入，用户可根据自己的需求在2种控制方式之间自由切换。
低剖面柔性铰链平台BIO系列主要特点：
-亚纳米重复定位精度
-USB数字控制与模拟电压控制自主切换
-轻薄厚度
轻薄型纳米压电载物台BIO系列的产品价格也相对友好，对于工业大规模检测用户和部分科研实验室自主搭建的平台来说，兼容性和性价比都很高。
薄型纳米扫描台BIO系列主要应用：
-超分辨显微镜
-自动对焦
-扫描成像
-实验室精密测量应用
低剖面纳米压电平台BIO系列主要参数：
低剖面柔性铰链平台BIO系列，可以集成到任何类型的倒置显微镜中。 可配备种类丰富的样品夹，机身可以选用因瓦合金材质来实现 Bruker AFM 所需的更高热稳定性。

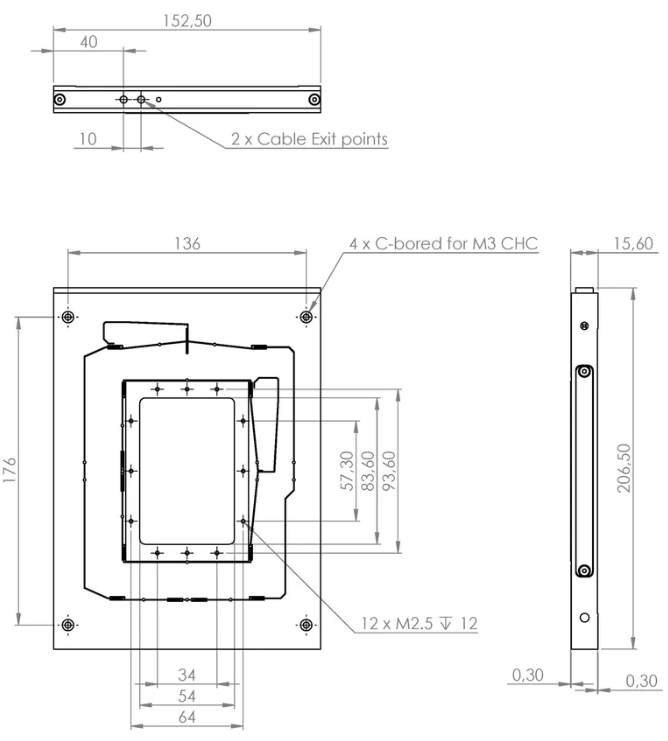

BIO2两轴轻薄型纳米压电载物台主要参数
|
|
BIO2.100 |
BIO2.200 |
BIO2.300 |
|
行程（um） |
100 |
200 |
300 |
|
分辨率（nm） |
0.1 |
0.2 |
0.3 |
|
噪声基底（典型值nm） |
0.01 |
0.02 |
0.03 |
|
XY谐振频率（Hz） |
500/400 |
400/350 |
300/250 |
|
传感器类型 |
Silicon HR Sensor |
||
|
水平最大负载（kg） |
1 |
||
|
垂直最大负载（kg） |
0.5 |
||
|
外形规格（mm） |
206.5×152.5×15.6 |
||

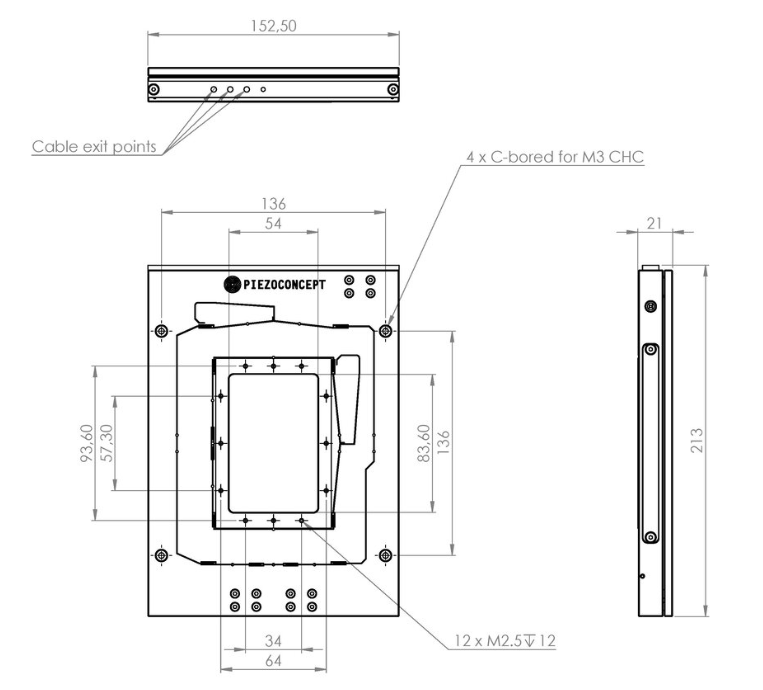

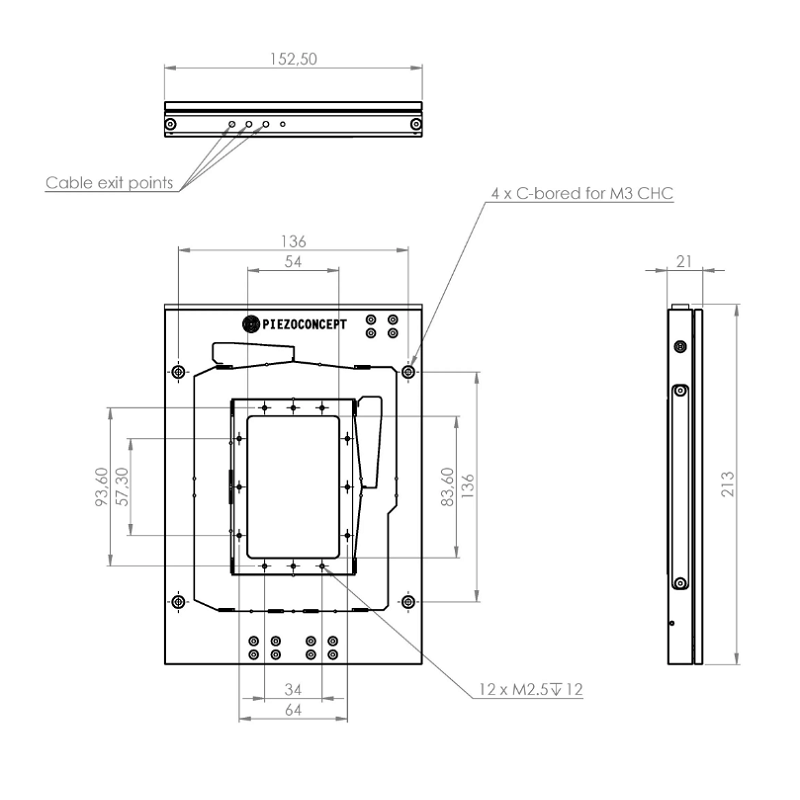

BIO3三轴低剖面纳米压电平台主要参数
|
|
BIO3.100 |
BIO3.200 |
BIO3.300 |
|
行程（um） |
100×100×100 |
200×200×200 |
300×300×300 |
|
分辨率（nm） |
0.1 |
0.2 |
0.3 |
|
XY谐振频率（Hz） |
500/400/400 |
400/350/300 |
300/250/250 |
|
传感器类型 |
Silicon HR Sensor |
||
|
水平最大负载（kg） |
0.5 |
||
|
垂直最大负载（kg） |
0.5 |
||
|
外形规格（mm） |
213×152.5×21 |
||
