西格玛光机PAL-50-NIR-HR-LC00近红外物镜，50倍高倍率，0.67高NA，专为飞秒激光（770-790nm）与YAG激光（1064nm）加工设计。工作距离长达10mm，具备场曲校正与高分辨率（0.41μm），支持可见光（如532nm）加工。配备可更换保护玻璃，激光损伤阈值高，适用于同轴观察、激光导入系统。提供配套支架、照明单元及分色棱镜，深圳有库存，支持定制。
所属品牌： 日本OptoSigma
应用类型：
产品型号：PAL-50-NIR-HR-LC00
负责人：戴湘麟
联系电话：13423881512
电子邮箱：team5@welloptics.cn
PAL-50-NIR-HR-LC00，西格玛光机近红外用50x物镜
西格玛光机（SIGMAKOKI/OptoSigma）推出的PAL-50-NIR-HR-LC00近红外用物镜，专为飞秒激光（770–790nm）及YAG激光（1064nm）加工设计。该物镜采用无限共轭结构，具有高数值孔径（NA）、长工作距离和场曲校正特性，即使在视场边缘也能呈现清晰自然的图像。除近红外波段外，该物镜也适用于可见光（如532nm脉冲激光）。其激光损伤阈值为0.1J/cm2（532nm）与0.2J/cm2（1064nm），测试条件为脉冲宽度10ns、重复频率20Hz。物镜附带1.8mm厚可更换保护玻璃，可有效防护加工过程中产生的切屑损伤。
该产品适用于同轴观察或激光导入系统，深圳仓库备有长期库存。同时，可搭配固定式物镜支架（LHO-26）使用；如需安装于十字动支架，欢迎进一步咨询。此外，我司还提供配套的同轴照明观察单元（OUCI-2）和激光导入用分色棱镜（DIMC）。如有定制更薄玻璃盖板物镜的需求，也欢迎随时联系。
PAL-50-NIR-HR-LC00/ PAL-NIR/PAL-NIR-HR参数表：
|
型号 |
PAL-50-NIR-HR-LC00 |
|
镜筒标记 |
MPlanApoNIRHR50x |
|
倍率 |
50倍 |
|
焦距ｆ |
4mm |
|
NA |
0.67 |
|
工作距离WD |
10.0mm |
|
分辨率 |
0.41μm |
|
焦深 |
±0.6μm |
|
实际视场(φ24目镜) |
φ0.48mm |
|
实际视场(摄像元素1/2英寸) |
0.10×0.13mm |
|
自重 |
0.48kg |
|
厂家 |
西格玛光机/SIGMAKOKI/OptoSigma |

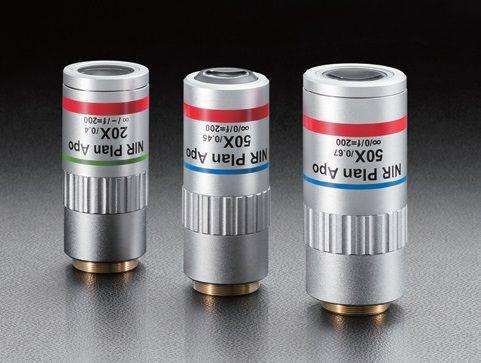

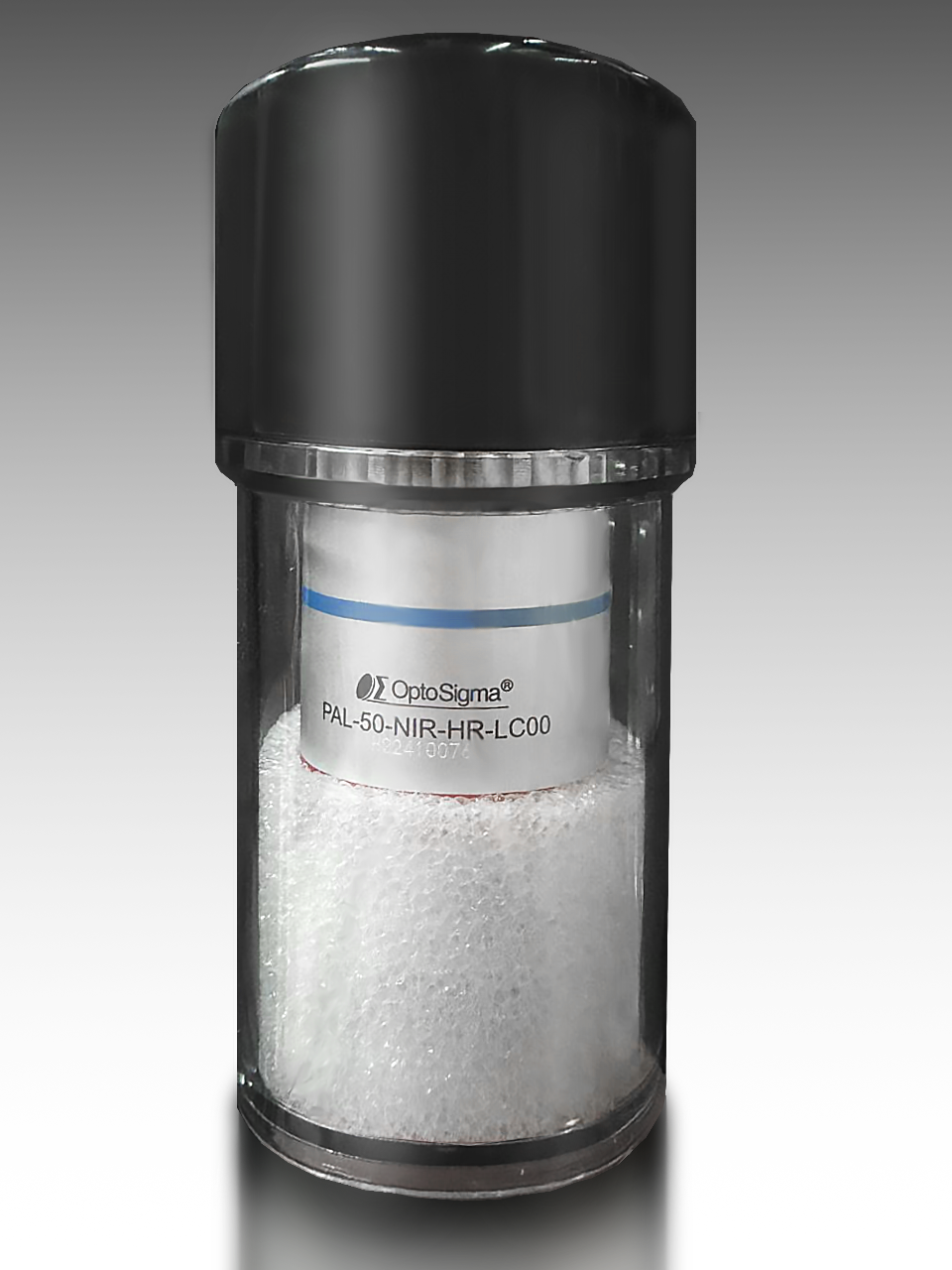

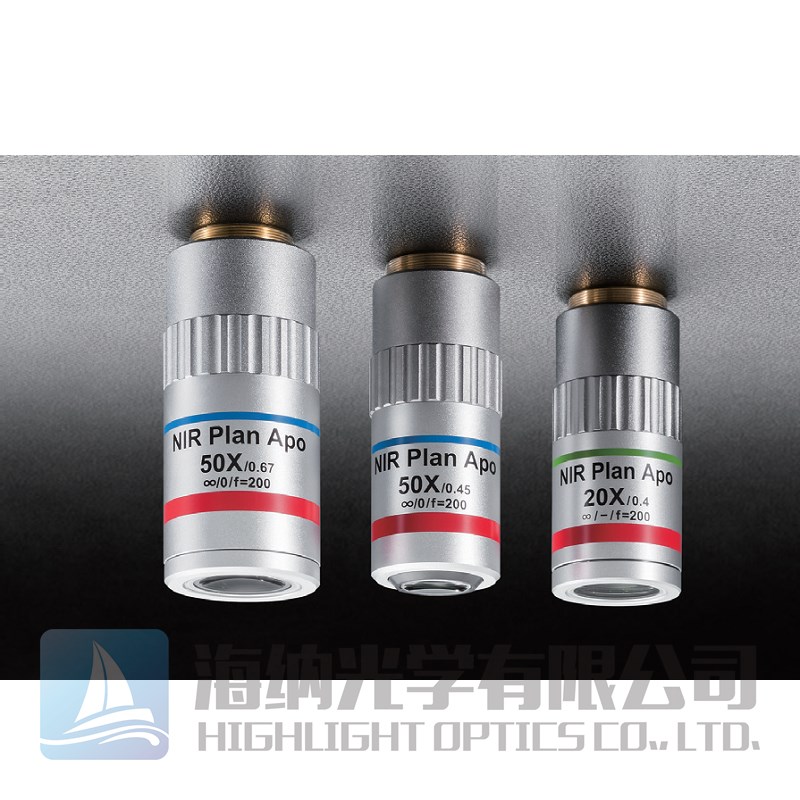

图：PAL-50-NIR-HR-LC00/PAL-NIR/PAL-NIR-HR/近红外用物镜/50x近红外用物镜/50x物镜实物图

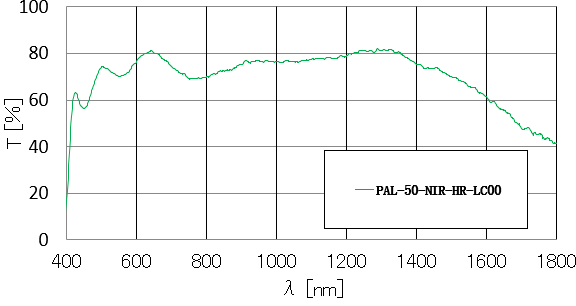

图：PAL-50-NIR-HR-LC00/PAL-NIR/PAL-NIR-HR/近红外用物镜/50x近红外用物镜/50x物镜透过率
图：PAL-50-NIR-HR-LC00/PAL-NIR/PAL-NIR-HR/近红外用物镜/50x近红外用物镜/50x物镜尺寸图
注意，在使用该物镜进行激光加工时，请将入射光束直径扩展至约瞳径的一半，过细的光束将无法形成小聚光光斑，且能量密度过高可能导致物镜损伤；加工中产生的飞溅粉末可能污染镜面，使用时需注意防护。入射100fs以下飞秒激光时脉冲宽度可能展宽，实际倍率需根据所用管镜焦距计算（标称值以f=200mm管镜为基准）。此外，PAL-50-NIR-HR-LC00物镜在设计时已纳入保护玻璃的光学补偿，若擅自拆卸反而会破坏其成像与加工性能。
