Tydex太赫兹可调精密衰减器可以对太赫兹波辐射的功率进行连续、精确的衰减调节。THz可调衰减器由两个相同的偏振片组成的单元，按照波长范围的不同，分为微波衰减器、THz衰减器和IR-THz衰减器。可调谐太赫兹衰减器的优点是能够平滑变化并准确调整所需的衰减，最高可达30-40dB。可调谐THz衰减器的设计提供使偏振器平面倾斜偏离平行，以抑制逆向反射和干扰。
所属品牌：
应用类型：
产品型号：
负责人：包程鑫
联系电话：13417596712
电子邮箱：cxbao@welloptics.cn
＞15μm，30-40dB衰减，多尺寸可选的THz可调衰减器
太赫兹可调精密衰减器（THz Tunable
Precision Attenuator）可以衰减太赫兹辐射，其主要工作原理是THz可调衰减器由两个相同的偏振器组成。Tydex太赫兹精密可调衰减器的偏振片安装在旋转器中，旋转器固定在同一基板上，可使偏振器旋转一整圈。光束首先遇到的偏振器称为输入偏振器（或简称为起偏器），第二个偏振器称为检偏器。可调谐太赫兹衰减器的优点是能够平滑变化并准确调整所需的衰减，最高可达30-40dB。THz可调衰减器平面倾斜偏离平行，以抑制逆向反射和干扰。太赫兹可调精密衰减器配有校准曲线，用于确定分析仪相对于输入偏振器的给定旋转角度处的消光。
根据工作波长范围，Tydex可调衰减器（THz Tunable Precision Attenuator）可分为：＞600μm波长的微波衰减器；波长＞150μm的THz衰减器以及波长＞15μm的IR-THz衰减器。图1和图2描绘了可调谐THz衰减器的典型校准曲线。此外，该Tydex可调衰减器还包括一个用于计算衰减的程序。

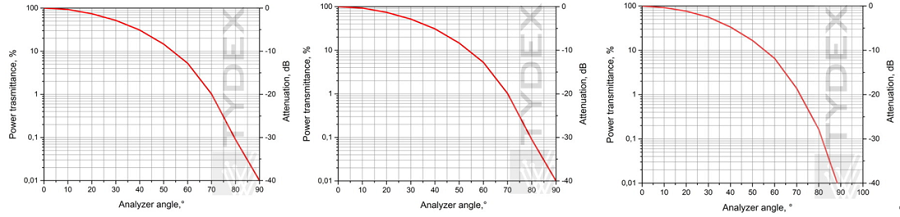

图1：从左至右依次为微波衰减器、THz衰减器和IR-THz衰减器透过率与检偏器相对于起偏器的旋转角度的关系，使用连续的140 GHz源。
从图1我们可以看出，当检偏器与起偏器互相平行时，透过率最高，可＞90%。当检偏器与起偏器垂直时，透过率最低，因此衰减程度最高。
图2：从左至右依次为微波衰减器、THz衰减器和IR-THz衰减器随检偏器旋转角度变化的典型校准曲线。采用Menlo Systems K-8脉冲太赫兹光谱仪测量。
从图2我们可以看出，当太赫兹可调精密衰减器检偏器旋转角度超过70°时，透过率仅剩1%，衰减率-20dB。当THz可调衰减器检偏器旋转角度为20°，30°，40°，50°，60°，70°，时，三款可调谐太赫兹衰减器的衰减率在整个波段几乎一致。当THz可调衰减器检偏器旋转角度为80°时，在0.1-0.3THz波段，Tydex可调衰减器的衰减率变化较大。
当THz可调衰减器检偏器旋转角度为90°时，微波衰减器在0.1-0.35THz波段的衰减-40dB，且随着波长的减小，衰减效率下降十分明显，在1.5THz时仅剩-25dB；THz衰减器在0.1-0.85THz的衰减都是＞-40dB的，0.3THz峰值可达-48dB，且随着波长的减小，衰减效率下降稍缓；IR-THz衰减器在0.1-1.5THz波段的衰减几乎都是大禹-40dB，峰值可达-47.5dB，且在整个范围内无明显下降。
可调谐太赫兹衰减器（THz Tunable Precision Attenuator）的一般规格：
Tydex太赫兹精密可调衰减器除可提供以下规格的可调谐THz衰减器外，还可根据客户需求进行定制。
|
规格 |
微波衰减器 |
THz衰减器 |
IR-THz衰减器 |
|
材料 |
线栅偏振片 |
薄膜偏振片 |
|
|
线径/结构周期，μm |
20/40 |
11/16 |
-/0.8 |
|
内径，mm |
36, 60, 85, 110 |
25, 30, 38, 45, 51, 77, 102 |
|
|
外径，mm |
50, 76.2, 101.6, 127 |
40, 50, 60, 70, 76, 101, 124 |
|
|
工作范围，μm |
＞600 |
＞150 |
＞15 |
|
检偏器平行起偏器时的透射率1 |
＞90% |
＞70% |
＞80% |
|
脉冲模式下损伤阈值2，kW/cm² |
＞20 |
＞20 |
由聚丙烯薄膜特性决定 |
注：1）太赫兹可调精密衰减器对于平面极化入射波；
2）光斑直径0.5mm，波长130μm，功率密度36mW/ cm²，脉冲周期100ps，脉冲重复率5.6MHz。在上述条件下无视觉损伤。测量由布达克核物理研究所（BINP）进行。
