均匀贝塞尔光束镜片（型号UBSL-1030-2.3）是一款高性能折射式光学元件，专为精密激光加工设计，可将单模高斯光束转换为具有传播方向平坦化强度分布的贝塞尔光束，显著提升加工均匀性和效率。均匀贝塞尔光束发生器具备超长焦深（160mm）、高功率耐受（LIDT0.5J/cm²）和优异的光束质量（FWHM<40μm），适用于玻璃切割（支持4mmBK7玻璃多次切割和2.3mm单次切割）、透明材料改性及医疗级PLLA聚合物加工（速度达1m/s）。贝塞尔光束整形器核心优势包括消除传统轴锥镜的轴向强度波动、支持1030nm超快激光（500fs/50kHz）以及医疗领域验证的0.07mm超薄玻璃镜面切割能力，是工业级高精度加工的理想解决方案。
所属品牌：
应用类型：
产品型号：UBSL-1030-2.3
负责人：肖振宇
联系电话：13622396712
电子邮箱：team5@welloptics.cn
95%转换效率,平坦度因子>0.9,损伤阈值0.5J/cm²的均匀贝塞尔光束镜片
均匀贝塞尔光束镜片是一款先进的折射光学元件，能够将单模高斯光束转换为具有传播方向平坦化强度分布的贝塞尔光束。该产品在与用户提供的缩束光学系统配合使用时，可实现玻璃等透明材料的高性能激光加工。其生成的均匀强度分布光束能确保材料相互作用的稳定性，有效提升透明材料非线性加工效率，实现精密切割和改性。特别在玻璃切割应用中，Uniform Bessel Lens产生的扁平化贝塞尔光束凭借其延长的焦深特性，可实现洁净可控的材料加工，同时具备高功率处理能力，显著提高加工速度和切割质量。产品采用折射式设计，具有优异的波长适应性。
技术性能方面，产生均匀贝塞尔光束的平板锥镜具备：1）超过95%的转换效率；2）平坦度因子>0.9（符合ISO13694:2019标准）；3）在1030nm波长、500fs脉冲宽度和50kHz重复频率下，激光诱导损伤阈值达到0.5J/cm²。这些特性使其在精密激光加工领域展现出卓越的性能表现。
均匀贝塞尔光束镜片产品概述
均匀贝塞尔光束镜片是一种先进的折射光学元件，可将单模高斯光束转换为贝塞尔光束。Uniform Bessel Lens生成的贝塞尔光束在传播方向上具有平坦化的强度分布。当与客户提供的缩束光学系统配合使用时，可实现玻璃等透明材料的高性能激光加工。
通过产生传播过程中强度分布均匀的光束，该贝塞尔光束发生器能确保与材料相互作用的稳定性。对于透明材料加工而言，均匀的强度分布可提升非线性加工效率，实现精准的切割与材料改性。
在玻璃切割应用中，扁平化贝塞尔光束的延长焦深特性可产生洁净可控的材料改性效果。Uniform Bessel Lens同时具备高功率耐受能力，既能提升加工速度，又能改善切割质量。得益于折射式设计，贝塞尔光束发生器还具有波长适应性强的附加优势。
均匀贝塞尔光束发生器UBSL-1030-2.3核心特性
-产生均匀贝塞尔光束的平板锥镜传播方向强度分布平坦化：光束在传输过程中保持均匀的强度分布
-传播光束作用一致性：沿光束传播路径实现均匀的材料相互作用
-中心波瓣高长径比：光束长度与宽度的优异比例特性
-高功率耐受性能：具备处理高功率激光的稳定能力
均匀贝塞尔光束镜片优势特点
-贝塞尔光束高效能转换：实现高功率利用率的光束整形
-宽光谱适应性：支持多波长工作模式
-传播平顶光强稳定性：保持传输过程中顶部光强的均匀性
均匀贝塞尔光束发生器目标应用领域
玻璃切割：实现高精度无损伤玻璃分离加工
透明材料处理：适用于各类光学级透明介质的精密加工
医学成像：提升生物组织成像的分辨率与穿透深度
产生均匀贝塞尔光束的平板锥镜UBSL-1030-2.3参数表
|
参数项 |
参考数值 |
|
设计波长 |
1030nm |
|
输入光束直径 |
4mm |
|
初级贝塞尔光束长度 |
160mm |
|
初级中心波束半高全宽(FWHM) |
<40µm |
|
镀膜（单面） |
反射率R<0.25% |

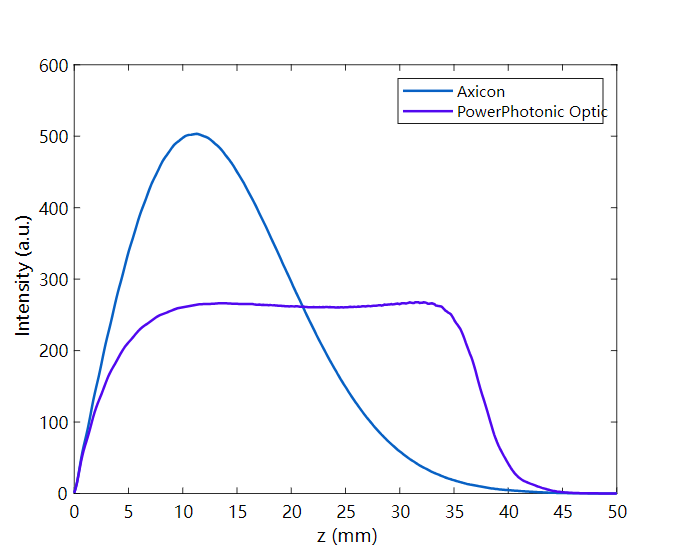

贝塞尔光束发生器与传统轴锥镜轴向强度对比
传统轴锥镜生成的贝塞尔光束具有峰值轴向强度分布，这会导致材料相互作用不均匀。而均匀贝塞尔光束发生器能产生均匀的轴向强度分布，从而在光束传播方向上实现均质化加工效果。
其具有以下特点：
-超长焦深与高深宽比输出，可在纵深方向实现高精度加工，特别适用于厚板透明材料处理。
-传播方向光强分布平坦化，彻底消除传统贝塞尔光束的轴向强度波动，确保加工一致性。
-透明材料加工性能优化，通过均匀的光强分布提升非线性吸收效率，使材料改性效果更均匀稳定。
均匀贝塞尔光束发生器实际测试展示

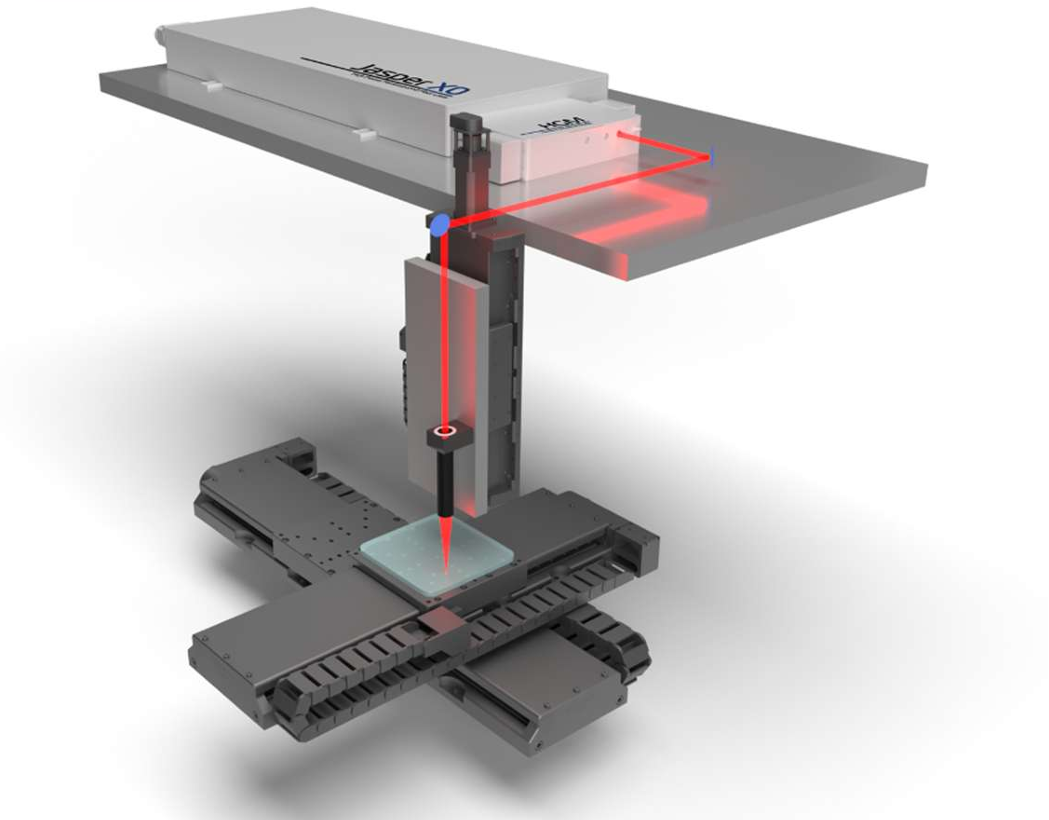

贝塞尔光束整形器（型号：UBSL-1030-2.3）用于透明材料应用测试。测试系统配置：激光器：Fluence采用JasperX0超快激光系统，波长：1030nm，光束质量：M²<1.1，脉冲参数：脉宽范围：<250fs至20ps，单脉冲能量：<100µJ，平均功率：20W
-原始贝塞尔光束生成，贝塞尔光束整形器直接输出的初始贝塞尔光束有效长度通常为数十毫米，此参数在大多数实际应用中并不适用。

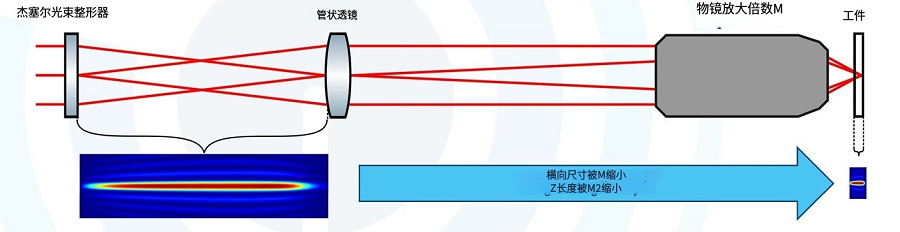

-光学缩束系统配置，通过缩束光学系统可生成更小尺寸的输出光束，该配置特别适用于透明材料加工需求。
-推荐光学组件方案，建议采用显微镜物镜与管镜组合系统，以确保光束尺寸与工件加工要求精确匹配
单次切割能力，采用FluenceJasperX0激光系统配合产生均匀贝塞尔光束的平板锥镜，可实现：最大加工厚度：2.3mm，切割速度：最高1m/s，多次切割能力，针对更厚材料（如BK7光学玻璃）：最大可加工厚度：4mm。工艺方案：采用多次切割技术
超薄玻璃切割解决方案，采用飞秒激光加工技术配合贝塞尔光束整形器，可实现：超薄玻璃精密切割：最薄可加工至0.07毫米，边缘处理质量：获得镜面级光洁度切面。
聚合物切割性能参数，材料类型：医疗级聚左旋乳酸（PLLA）生物高分子材料。加工能力，最大切割速度：1米/秒（1m/s），工作重复频率：200千赫兹（200kHz）
