德国Gitterwerk提供可见光到近红外高质量透射光栅，这些Gitterwerk透射光栅效率高达99.5%，直径可达135mm，主要用于超短脉冲和高功率激光应用，因此还可称为脉冲压缩光栅和高效率脉冲压缩透射衍射光栅。透射式光栅_Gitterwerk采用超纯熔融石英基板、高质量的介电涂层和独特的光栅设计，这款飞秒压缩光栅具备高均匀性、高损伤阈值、高质量和高机械稳定性等特点。透射衍射光栅采用独特的掩模全场曝光工艺制造，因此在Gitterwerk光栅中不会发现缝合伪影或周期性变化。
所属品牌： 德国GITTERWERK
应用类型：
产品型号：
负责人：韦邦群
联系电话：18927460030
电子邮箱：bqwei@welloptics.cn
效率99.5%，直径可达135mm，高损伤阈值的Gitterwerk透射光栅
德国Gitterwerk提供针对超短脉冲和高功率激光应用进行优化的高质量透射光栅和高效率脉冲压缩光栅。其中，周期性100%熔融石英光栅可实现高达99.5%的效率(含增透膜)并具备卓越的均匀性，以实现完美的光束质量。德国Gitterwerk透射光栅采用独特的掩模全场曝光工艺制造，因此在Gitterwerk光栅中不会发现缝合伪影或周期性变化。
无论是将透射式光栅_Gitterwerk用于啁啾脉冲放大中的脉冲压缩，还是用于光束合成，都将获得专为应用优化设计的定制高质量透射光栅方案，另外，还提供高损伤阈值和高质量的脉冲压缩光栅。光栅效率提高5%=激光效率提高20%–由于压缩机光栅的4次通过。

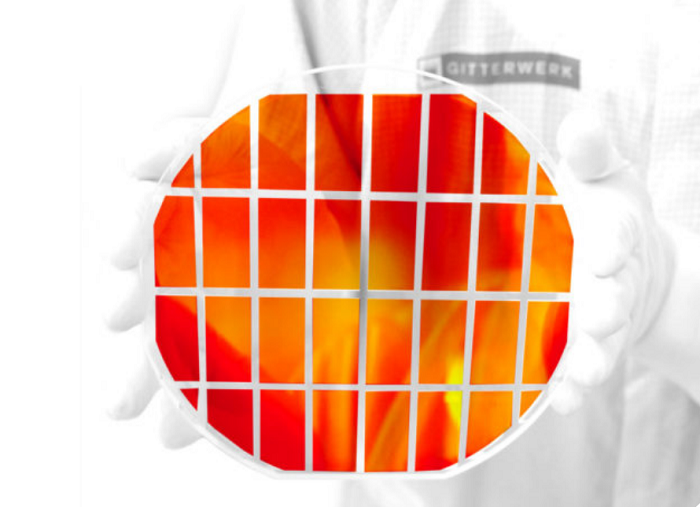

图1：Gitterwerk透射光栅/透射衍射光栅图示
Gitterwerk透射光栅的特性：
- 均匀性好，直径可达135mm
- 典型3或6.35mm基板，高机械稳定性
- 全电介质和超纯熔融石英
- 无拼接/周期变化，低波前畸变
- 个性化设计，高效率
800nm透射光栅——适用于高功率和超短脉冲激光器的飞秒压缩光栅：
这款用于800nm波长的高质量衍射光栅是Ti：Sa超短脉冲激光器（USP-Lasers）的优质选择。到目前为止，金属涂层和反射光栅是该波长范围内著名的组件。然而，使用德国Gitterwerk的新型透射光栅，将在广泛的波长范围内获得高效率和无与伦比的功率处理能力。
图2：针对中心波长800nm优化的透射式光栅_Gitterwerk
800nm透射光栅的优点：
- 衍射效率高
- 操作简单方便
- 适合高功率和超短脉冲激光器（<10fs）
- 无退化（与金属光栅相比）
800nm透射光栅的工业应用：
- 光谱学
- 半导体行业
- 材料加工
- 生命科学/医疗技术
980nm高效率脉冲压缩透射衍射光栅—用于高功率和超短脉冲激光器的高质量透射光栅：
飞秒压缩光栅非常适合高性能激光器的光束组合。基于新的光栅制造工艺，Gitterwerk可以生产直径达135mm的高效率脉冲压缩光栅，且不会出现拼接误差。这意味着可以获得具有非常好均匀性和最小波前畸变的大光栅。

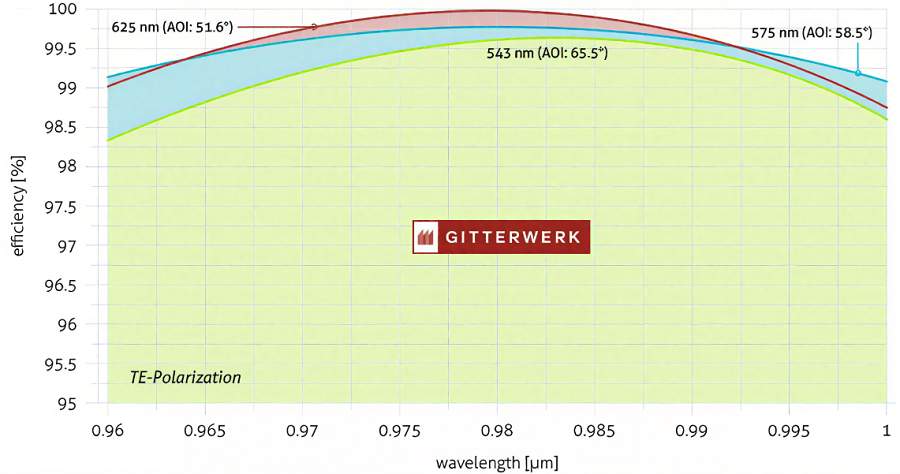

图3：980nm透射衍射光栅/飞秒压缩光栅曲线图
980nm高效率脉冲压缩透射衍射光栅的用处：
- 脉冲压缩
- 合束beam combining
- 啁啾脉冲放大（CPA）
980nm高效率脉冲压缩透射衍射光栅的工业应用：
- 材料加工
- 激光泵浦
1030-1040nm透射光栅—针对高功率和超短脉冲激光器的优化光栅：
凭借Gitterwerk光栅的高效率（高达99.5%），与市场平均水平相比，可以将激光功率提高多达20%。德国Gitterwerk内部在光栅设计方面的专业知识以及对波长范围进行精细调整的能力，使能够将1030nm光栅应用于几乎所有工业或科学领域。
图4：针对中心波长1030nm优化的透射衍射光栅
1030-1040nm透射光栅的用处：
- 脉冲压缩
- 合束beam combining
- 啁啾脉冲放大（CPA）
1030-1040nm透射光栅的工业应用：
- 汽车/电动汽车，光伏，半导体行业
- 生命科学/医疗技术，光谱学，材料加工
- 防御，研究与开发
1064nm透射衍射光栅—适用于高功率和超短脉冲激光器的完美光栅：
1064nm光栅是激光器的完美透射光栅，无论是在超短脉冲激光器、激光束组合还是1064nm左右光谱带的任何其他领域工作，Gitterwerk-Gratings都是用户的理想选择。Gitterwerk光栅效率超过98%，将使应用脱颖而出。

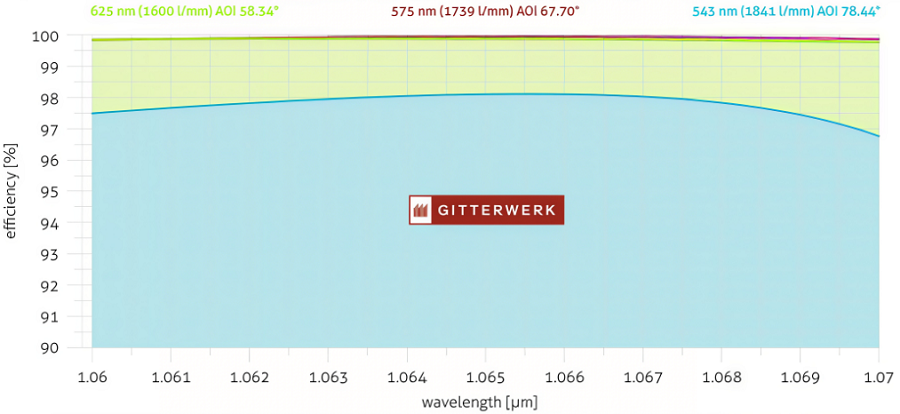

图5：1064nm高质量衍射光栅曲线图
1064nm透射衍射光栅的用处：
- 脉冲压缩
- 合束beam combining
- 啁啾脉冲放大（CPA）
1064nm透射衍射光栅的工业应用：
- 材料加工
- 标记，防御
- 生命科学/医疗技术
- 研究与开发
1550nm透射式光栅—单模光纤的完美选择：
在1550nm波长下，将通过光纤获得最小的损耗，提供非偏振和偏振光栅。

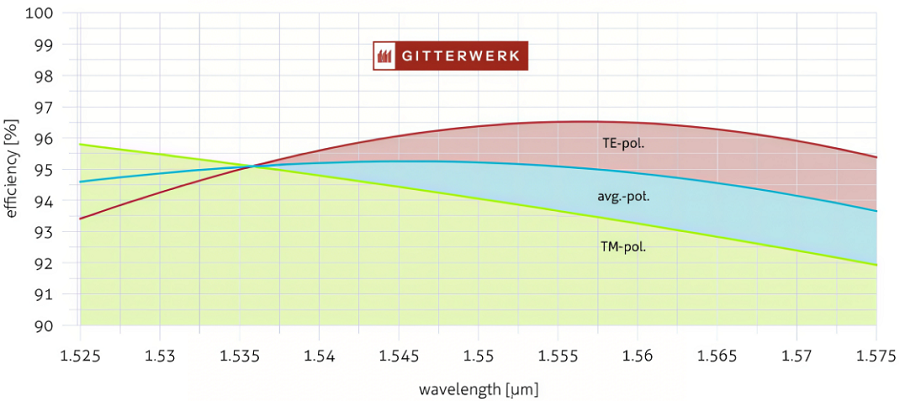

图6：针对1550nm波长优化的透射式光栅_Gitterwerk
1550nm透射式光栅的工业应用：
- 电信
- 激光雷达
- 汽车
- 机器视觉
