Acton VUV/UV陷波反射滤光片采用多层介质镀膜技术，在特定的真空紫外 (VUV) 至紫外 (UV) 波段（126-360nm）具有高反射率，最高可≥90%，因此也被称为高反VUV/UV陷波滤光片。Acton紫外陷波反射滤光片同时允许较长波长的紫外至红外 (UV-IR) 光透过。高反紫外陷波滤波片的设计入射角为45度。Acton紫外陷波滤光片提供三种标准直径规格，分别为1英寸（25.4mm）、1.5英寸（38.1mm）和2英寸（50.8mm）
所属品牌：
应用类型：
产品型号：M360-3045-1D，M193-3045-1.5D，M126-3045-2D
负责人：包程鑫
联系电话：13417596712
电子邮箱：cxbao@welloptics.cn
126-360nm，最大反射率≥90%的Acton紫外陷波反射滤光片
Acton紫外反射型陷波滤波片（VUV/UV Notch–Reflective Filters）作为全介质反射型光学元件，凭借多层介质镀膜技术，实现了特定波段的高效反射与长波段的顺畅透射，成为光谱分离、光信号筛选等场景的核心解决方案。Acton VUV/UV陷波反射滤光片专为45度入射角设计，在真空紫外（VUV）至紫外（UV）波段展现出优异的光学性能。反射型VUV/UV陷波滤光片既能对目标波长实现高反射率捕捉，又能让更长波长的紫外至红外光顺利透过，实现光信号的精准分离与调控。Acton Optics的高反VUV/UV陷波滤光片广泛适配科研实验与工业精密设备的核心需求。
Acton Optics的反射型VUV/UV陷波滤光片滤光片覆盖波长范围从 126nm 至 360nm，涵盖真空紫外与紫外关键波段，不同波长对应的反射率性能精准可控，核心参数如下：175nm及以上波长（360nm、352nm、340nm、320nm、300nm、280nm、266nm、260nm、254nm、248nm、240nm、220nm、212nm、208nm、200nm）的高反VUV/UV陷波滤光片反射率≥90%，确保目标波段光信号的高效反射捕捉；157nm、185nm、193nm、172nm波长的反射型VUV/UV陷波滤光片反射率≥82%，在深紫外波段保持稳定的反射性能；146nm波长的反射型紫外陷波滤光片反射率≥45%，126nm波长的反射型紫外陷波滤光片反射率≥40%，适配短波段真空紫外光调控需求。
Acton紫外陷波反射滤光片在175nm以下波长采用氟化钙（CaF₂）基材，175nm以上波长则选用熔融石英基材，以便高反VUV/UV陷波滤光片满足各类环境下的应用需求。Acton紫外陷波滤光片提供三种标准直径规格，型号后缀清晰区分尺寸，便于快速选型与系统集成：
1、1英寸（25.4mm）：型号后缀为-1D，例如360nm波长型号为M360-3045-1D；
2、1.5英寸（38.1mm）：型号后缀为-1.5D，例如220nm波长型号为M220-3045-1.5D；
3、2英寸（50.8mm）：型号后缀为-2D，例如254nm波长型号为M254-3045-2D。
Acton紫外反射型陷波滤波片（VUV/UV Notch–Reflective Filters）的标准品：
|
中心波长（nm） FWHM(nm) |
反射率 |
1”型号 |
1.5”型号 |
2”型号 |
|
360nm |
≥90% |
M360-3045-1D |
M360-3045-1.5D |
M360-3045-2D |
|
352nm |
≥90% |
M352-3045-1D |
M352-3045-1.5D |
M352-3045-2D |
|
340nm |
≥90% |
M340-3045-1D |
M340-3045-1.5D |
M340-3045-2D |
|
320nm |
≥90% |
M320-3045-1D |
M320-3045-1.5D |
M320-3045-2D |
|
300nm |
≥90% |
M300-3045-1D |
M300-3045-1.5D |
M300-3045-2D |
|
280nm |
≥90% |
M280-3045-1D |
M280-3045-1.5D |
M280-3045-2D |
|
266nm |
≥90% |
M266-3045-1D |
M266-3045-1.5D |
M266-3045-2D |
|
260nm |
≥90% |
M260-3045-1D |
M260-3045-1.5D |
M260-3045-2D |
|
254nm |
≥90% |
M254-3045-1D |
M254-3045-1.5D |
M254-3045-2D |
|
248nm |
≥90% |
M248-3045-1D |
M248-3045-1.5D |
M248-3045-2D |
|
240nm |
≥90% |
M240-3045-1D |
M240-3045-1.5D |
M240-3045-2D |
|
220nm |
≥90% |
M220-3045-1D |
M220-3045-1.5D |
M220-3045-2D |
|
212nm |
≥90% |
M212-3045-1D |
M212-3045-1.5D |
M212-3045-2D |
|
208nm |
≥90% |
M208-3045-1D |
M208-3045-1.5D |
M208-3045-2D |
|
200nm |
≥90% |
M200-3045-1D |
M200-3045-1.5D |
M200-3045-2D |
|
193nm |
≥82% |
M193-3045-1D |
M193-3045-1.5D |
M193-3045-2D |
|
185nm |
≥82% |
M185-3045-1D |
M185-3045-1.5D |
M185-3045-2D |
|
172nm |
≥82% |
M172-3045-1D |
M172-3045-1.5D |
M172-3045-2D |
|
157nm |
≥82% |
M157-3045-1D |
M157-3045-1.5D |
M157-3045-2D |
|
146nm |
≥45% |
M146-3045-1D |
M146-3045-1.5D |
M146-3045-2D |
|
126nm |
≥40% |
M126-3045-1D |
M126-3045-1.5D |
M126-3045-2D |
注：Acton Optics划定波长小于175nm的紫外反射型陷波滤波片基底材料为CaF2，波长大于175nm的高反紫外陷波滤波片基底材料为熔融石英。

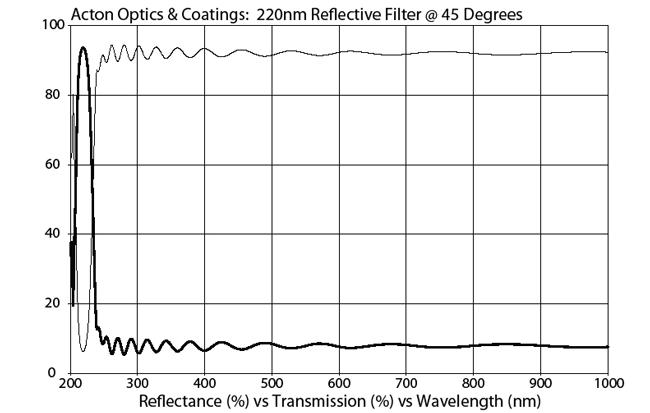

220nm的反射型紫外陷波滤光片透过率（细线）和反射率（粗线）曲线对比图
