由德国Gigahertz-Optik生产的LCRT-2005H-S是用于薄和扁平样品的移动式透光率测量仪和雾度计。光源的监控探测器和接收器的探测器都配备了二极管阵列光谱仪。光谱测量数据可以精确模拟所需的标准源光谱和接收器的光度响应光谱，LCRT-2005H-S雾度测量装置也可以通过对薄划痕样品的漫反射样品照明来确定透光度。雾度测量仪LCRT-2005H-S透过率测量仪的光谱范围覆盖380nm至780nm。
所属品牌： 德国Gigahertz-Optik
应用类型：
产品型号：LCRT-2005H-S
负责人：李工
联系电话：13691926712
电子邮箱：zxli@welloptics.cn

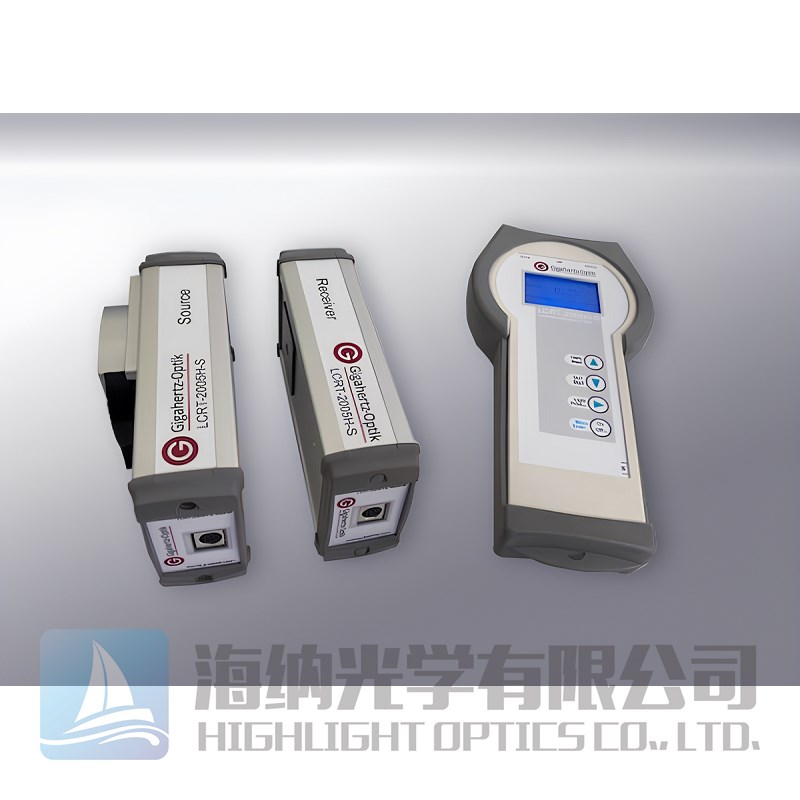

LCRT-2005H-S，用于薄和扁平样品的移动式透光率测量仪和雾度计
Gigahertz-Optik雾度计LCRT-2005H-S专用于测量薄型、易划伤及透明样品的透光率。其采用d/0°测量几何结构，包含积分球光源与亮度检测单元。雾度测量仪LCRT-2005H-S雾度计的光源监控探测器与接收器均配备二极管阵列光谱仪，可通过光谱测量数据精确模拟标准光源光谱及光度响应曲线。样品置于光源前方进行测量，因此也可通过对漫反射照明的薄型划痕样品实现透光度分析。雾度测量仪LCRT-2005H-S还配备用于雾度测量的手动可选光阱，并采用多个LED覆盖380nm至780nm的光谱范围。

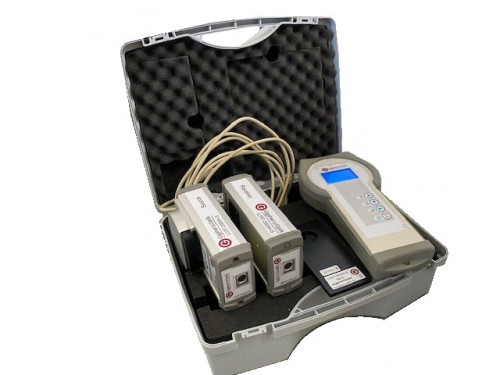

Gigahertz-Optik雾度计LCRT-2005H-S透光率测量仪的积分球光源具备合成涂层、LED灯及照明区保护玻璃，具有良好的抗冲击与防污能力。为减少环境光干扰，使用脉冲光进行测量。设备集成摄像头，便于徒手操作时校准光源与接收器的对位。透光率测量仪的供电方式支持四节AA电池或USB接口，并配备硬质外壳以安全存放和运输设备及其备用电池与配件。
透光率是指材料在人眼视觉感知下的透透性表现。该参数对于各类车辆的窗玻璃、显示面板及圆盘等部件，以及其他所有需依据人眼光谱光视效率函数（V(λ)）评估透射性能的样品来说，在技术规范中尤为重要。
透光率属于相对测量指标，用于描述在特定几何光路条件下测得的亮度信号差异。测量时分别在不放置样品（作为100%基准）和放置样品的情况下进行。设备光源的光谱特性符合标准光源A、C或D50类型，接收端则模拟人眼的光谱响应特性。
透过率测量仪雾度测量装置通过手动选择光阱，可依据ASTM D1003-13标准进行雾度测量，透过率测量仪测量流程通过直观的显示界面引导完成。因光源与接收器均搭载光谱探测模块，雾度测量仪LCRT-2005H-S还可作为分光光度计使用，雾度测量装置的工作光谱范围为380nm至780nm。
Gigahertz-Optik雾度计LCRT-2005H-S雾度测量装置可在数秒至数分钟内完成快速测量，操作简便：
透光率测量仪LCRT-2005H-S雾度计透光率测量步骤：
1. 连接光源、接收器与控制器
2. 执行100%基准校准
3. 放置待测样品
4. 启动测量
5. 雾度测量装置显示测量结果
LCRT-2005H-S雾度测量装置雾度测量步骤：
1. 连接各组件
2. 使用光阱进行100%基准校准（有/无光阱状态）
3. 放置样品
4. 启动测量（分别在有/无光阱状态下进行）
5. 显示测量值
透过率测量仪设备配备USB接口，可用于数据传输和供电。附带的软件支持测量数据的读取与导出。
为满足可溯源测量的需求，透过率测量仪设备配套提供透光率分别为70%和80%的透射标准件，用于仪器校准。
Gigahertz-Optik LCRT-2005H-S雾度计透光率测试仪规格：
|
一般 |
|
|
简要描述 |
用于透光率和雾度测量的移动雾度测量仪透光率测试仪。 |
|
主要特点 |
光谱测量方法。紧凑的源和接收器。内置摄像头，用于接收器到源对齐支持。控制器采用电池（四节AA）或USB电源操作。脉冲调制LED灯，用于在环境光条件下进行测量。 |
|
测量范围 |
光谱范围：380 nm 至 780 nm 光谱分辨率：5 nm 传输范围：5 % 至 100 % 测量光束直径：6.6 mm 照度：A、C、D65 检测：光谱光度法、光谱辐射度法 |
|
典型应用 |
测量汽车和所有其他车辆前窗和侧窗的透光率和雾度。 测量薄膜和薄板的光谱透射率。 |
|
校准 |
具有100%参考调整的相对测量方法。 使用70%或80%校准标准进行可选校准。 |
|
产品 |
|
|
测量几何形状 |
D/0几何；根据CIE130和DIN 5036使用漫射光源测量亮度比。 根据 ASTM D1003-13进行雾度测量 |
|
通用型 |
基于控制器、接收器和源的系统。控制器控制源和接收器。因此，两者都通过mini-DIN连接器连接。如有必要，可通过USB从PC控制控制器和系统。它是为手动操作而设计的。源的平行光束由接收器接收。两者都具有校正功能。光源中的光阱允许进行雾度测量。不同的LED覆盖从380nm到780nm的光谱范围。 |
|
传感器 |
带辐射透镜的二极管阵列探测器。用于测量偏振样品的消偏器。光度响应度的模拟。数码相机有助于徒手设置源和接收器。 |
|
光谱范围 |
380nm至780nm |
|
测量范围 |
5%至100%透射率，用于颜色中性透射光谱 |
|
典型值 测量不确定度 |
± 1%绝对值 |
|
数据分辨率 |
0.1% |
|
校准 |
对空气进行100%匹配后的相对测量。 与校准的标准过滤器匹配后的可追溯测量。 |
|
来源 |
|
|
光束直径 |
6.6毫米接触测量 |
|
光源 |
脉冲模式下的蓝色、白色和 NIR LED，可用波长范围：380 nm 至 780 nm |
|
监测探测器 |
基于256像素二极管的阵列光谱仪 |
|
连接器 |
长度 1.5m 迷你 DIN 插头 RS232 和电压供应 |
|
壳体 |
带塑料盖的铝型材 用于安装的螺纹孔 |
|
尺寸规格 |
160 mm x 45 (75) mm x 85 mm |
|
重量 |
500 g |
|
设计 |
带有合成ODM98涂层的积分球。具有均匀亮度分布的20mm照明场直径（朗伯辐射器）。照明场配备防护罩。用于雾度测量的光阱。 |
|
接收器 |
|
|
传感器 |
70000lm |
|
测量光束的几何形状 |
测量视场角 - 0.38° 样品对齐 0° 接触测量的照明场直径 - 6.6 mm，在 1 m 测量距离内 12.6 mm |
|
尺寸规格 |
12Bit |
|
重量 |
(0.1-6000)ms |
|
控制器 |
|
|
光源和接收器连接器 |
两个迷你DIN插头连接 |
|
显示器 |
带背光的单色显示器，可打开/关闭 |
|
参数调整 |
菜单操作 保存上次使用的设置 四个控制按钮 |
|
接口 |
USB |
|
电源 |
4节AA 电池 可选4节AA电池，带外部充电器 USB |
|
尺寸规格 |
230mm × 72(115)mm × 35(50) mm |
|
重量 |
400g |
|
杂项 |
|
|
温度范围 |
10°C至40°C |
|
湿度 |
高于饱和温度 |
