立陶宛Ekspla提供1064nm工业皮秒激光器Atlantic 50和Atlantic 80。Atlantic高功率高能量激光器可提供高达80W的输出功率和200μJ的脉冲能量。Atlantic高功率工业皮秒激光器的基频光为1064nm,可泵浦生成532nm和355nm输出。1064/532/355nm皮秒激光器在1064nm时的脉冲宽度为10±3ps,脉冲重复率可达1000kHz,光束质量M2<1.3。
所属品牌: 立陶宛EKSPLA
应用类型:
产品型号:Atlantic 50,Atlantic 80
负责人:包程鑫
联系电话:13417596712
电子邮箱:cxbao@welloptics.cn
1064nm,10±3ps,80W,200μJ@400kHz的Atlantic高功率皮秒激光器
高能量、高功率水冷1064/532/355nm皮秒激光器专为各种工业应用而设计,适用于LCD或OLED显示器切割和钻孔、激光诱导正向转移(LIFT)、玻璃和蓝宝石加工、超硬材料的微加工、金属烧蚀、聚合物切割和钻孔、硅划线、太阳能电池划线等等。在需要高加工质量和高吞吐量的情况下,Atlantic高功率皮秒激光器可以提供卓越的光束质量参数、最大可用平均功率(80W@1064nm/40W@532nm/30W@355nm)、最大可用脉冲能量(200μJ@1064nm/100μJ@532nm/75μJ@355nm)。50/80W皮秒激光器的最大脉冲重复率高达1000kHz。
Ekspla1064nm工业皮秒激光器Atlantic 50和Atlantic 80可以为特定的工业应用定制激光性能,先进的电子设备支持外部选通(包括PSO)、同步和精确激光触发以及即时信号幅度控制。Ekspla工业级皮秒激光器为了保持可靠性并确保在工业环境中长期稳定运行,光学元件安装在密封、坚固、精密加工的整体铝块中。1064/532/355nm皮秒激光器专为稳健、低维护的作而设计,由于优化的布局、PC控制、内置自诊断系统和高级状态报告,可提供最大的可靠性。
Ekspla工业级皮秒激光器采用了二极管泵浦设计,对于工业高功率紫外激光器应用,可以选配带3H选项的Atlantic高功率皮秒激光器,生成355nm输出。Atlantic高功率皮秒激光器的光学布局经过优化,可在UV范围内实现长寿命和稳定运行,从而使UV 光学器件的使用寿命达到8000小时。1064/532/355nm皮秒激光器的一个独特可选功能是它们可以在皮秒和纳秒模式下工作。这种2合1激光器解决方案适用于某些材料加工(如玻璃或陶瓷),在这些材料加工中,需要非常高的精度、低加工表面粗糙度和高吞吐量,而且成本低。
Atlantic高功率工业皮秒激光器Atlantic 50和Atlantic 80的主要特点:
-高功率,高能量。80W, 200μJ@1064nm,40W, 100μJ@532nm(可选),30W, 75μJ@355nm(可选)
-高达1000kHz的重复频率
-短脉冲持续时间10ps,纳秒脉冲持续时间模式(可选)
- M²<1.3
-多功能激光控制和同步功能
-智能触发,用于与多边形扫描仪和PSO同步操作
-单体、密封和坚固的设计
Atlantic高功率工业皮秒激光器Atlantic 50和Atlantic 80的主要应用:
-微加工
- LCD、OLED切割
-激光诱导正向转移
-蓝宝石结构和切割
-陶瓷微加工
- PCD钻孔和跟踪
- PET、PP、PTFE、硅胶切割和钻孔

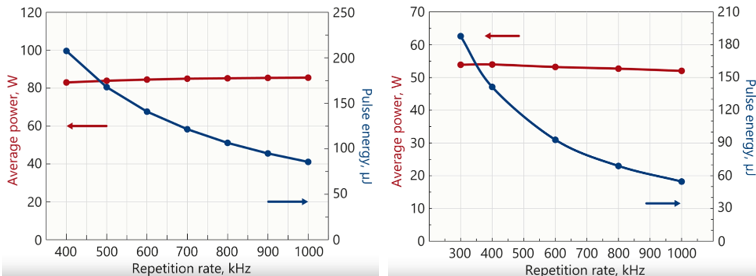

Atlantic高功率高能量激光器Atlantic 50(右)和Atlantic 80(左)在1064nm的输出功率和能量曲线
Ekspla 1064nm工业皮秒激光器的规格:
Atlantic高功率皮秒激光器可以订购单个输出或2或3个单独的谐波输出版本。
型号 |
Atlantic 50 |
Atlantic 80 |
中心波长 基频 带2H选项 带3H选项 |
1064nm 532nm 355nm |
1064nm 532nm 355nm |
激光脉冲重复率(PRRL)范围 |
300-1000kHz |
400-1000kHz 10mJ 1.3mJ 0.27mJ |
分频器后的脉冲重复率 |
PRR = PRRL / N, N=1, 2, 3, … , 1025 |
|
最大平均输出功率 @1064nm @532nm @355nm |
50W 25W 18W |
80W 40W 30W |
最低PRRL时的脉冲能量 @1064nm @532nm @355nm |
165μJ 85μJ 60μJ |
200μJ 100μJ 75μJ |
脉冲对比: @1064nm @532nm @355nm |
>300:1 >500:1 >1000:1 |
|
功率长期稳定性超过8小时 |
< 1.0 % |
|
脉冲能量稳定性 @1064nm @532nm @355nm |
< 1.0 % < 2.0 % < 2.5 % |
|
脉宽@1064nm |
10±3ps |
|
偏振 |
线性,垂直 100:1 |
|
M² |
<1.3 |
|
光束圆度,远场 |
>0.85 |
|
光束发散度,全角 |
< 1.5 mRad |
|
光束指向稳定性 |
< 50 μRad |
|
距离激光孔径50cm处的光束直径 @1064nm @532nm @355nm |
1.8±0.3mm 1.8±0.3mm 1.8±0.3mm |
1.8±0.3mm 2.2±0.3mm 2.0±0.3mm
|
触发模式 |
内部/外部 |
|
脉冲输出控制 |
分频器、脉冲选择器、瞬时幅度控制、功率衰减 |
|
控制接口 |
键盘/USB/RS232/LAN |
|
Atlantic高功率高能量激光器的物理特性 |
||
冷却方式 |
水冷 |
|
激光头尺寸 单路输出1064nm 单路输出355nm 1064/532/355nm3输出 |
396×173×755mm 396×173×1000mm 396×173×926mm
|
|
电源尺寸 |
553×1019×852mm |
|
连接线长 |
4m |
|
中红外可调激光器PT277的操作要求 |
||
工作环境温度 |
18 – 27°C |
|
相对湿度 |
10-80%(非冷凝) |
|
电源要求 |
100–240VAC,单相,47-63Hz |
|
最大功耗 |
< 3.1 kW |
< 3.5 kW |
腔内清洁度 |
ISO 9(室内空气)或更高 |
|
Ekspla50/80W皮秒激光器的分类 |
||
按照 EN60825-1分类 |
CLASS 4 激光产品 |
