液晶可变涡旋波片是一种采用利用液晶分子的双折射和通电旋转特性组成的一种特殊的涡旋波片/S波片/径向偏振转化片。其电可调的能力赋予了液晶可变涡旋波片400~1500nm的波段适应性。向列相液晶与BK7玻璃基板的透过率依然能在可见光波段传输效率达到85%。在订购时，ARCoptix的液晶可变螺旋板还允许客户定制自己需要的拓扑荷数。
所属品牌： 瑞士ARCoptix
应用类型：
产品型号：Variable Spiral Plate（VSP）
负责人：吴闻起
联系电话：13691896712
电子邮箱：wqwu@welloptics.cn

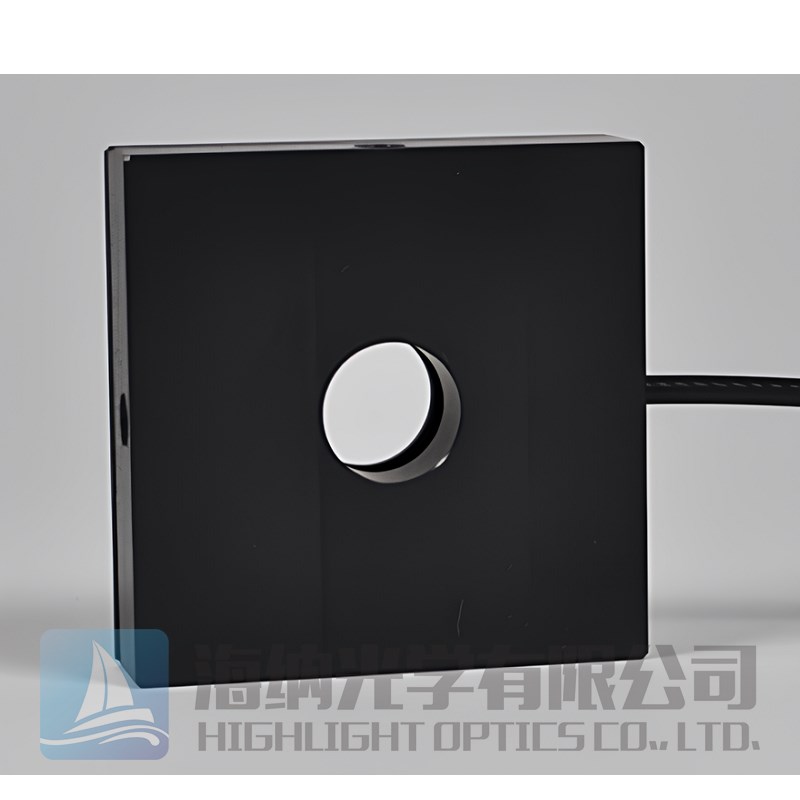

Variable Spiral Plate，适用于400~1500nm波段的可变涡旋波片（VSP）
瑞士ARCoptix的液晶可变涡旋波片（VSP）拥有着400~1500nm的适用波段。这个适用波段来自于液晶可变涡旋波片（VSP）的电调功能。液晶波长可调涡旋波片（VSP）标准型号具有12mm直径的有效区域。可接受的光束尺寸为5mm~10mm。与S-波片相比，液晶液晶可调S波片（VSP）的适用波段更宽，实验室的测试和光路搭建中可以仅通过对输入的电压进行调整，避免其他的操作引入误差。从而获得更精确的调试结果。
Variable Spiral Plate（VSP）波长可调涡旋波片可以从简单的高斯光束中产生螺旋相位。由于可调聚合物涡旋波片VSP采用的是液晶向列相与聚合物沿偏振紫外光的取向来进行整合加工的，因此可调聚合物涡旋波片也可以接受100nm以下的宽带波长照明。并且通过更好的调整技术，液晶可变螺旋板在孔径中间不会生成π相位的延迟，因而无需对可调聚合物涡旋波片进行补偿。同时液晶可调S波片产生的光束质量也会更好。
液晶波长可调涡旋波片主要特点：

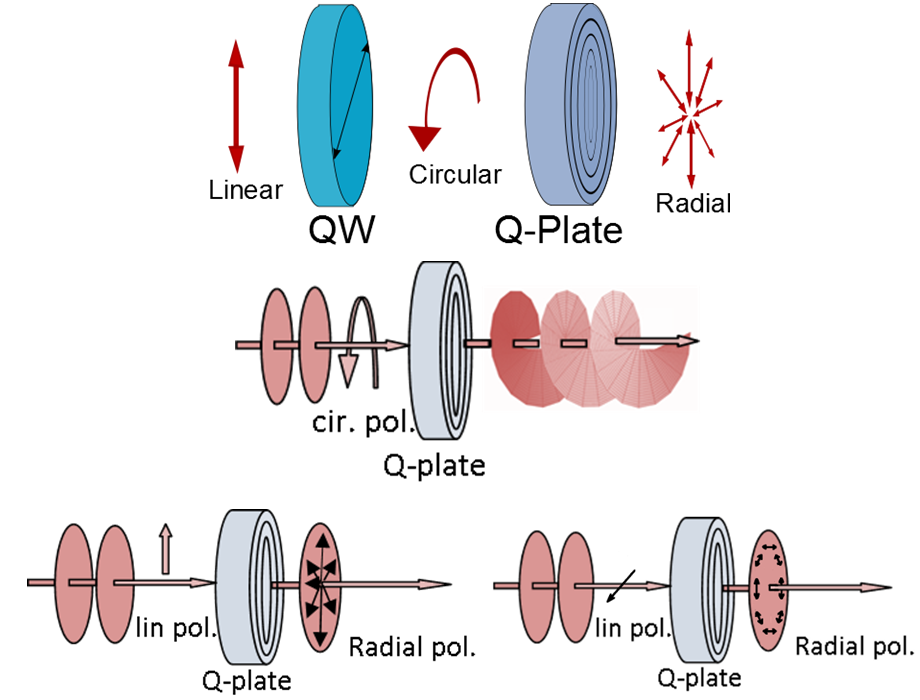

-通过简单地改变输入偏振来生成许多不同的圆形对称和连续偏振分布
-可适配400~1500nm波段的波长
-几乎无损耗、无散射、无衍射、无分段
-能够产生径/角向偏振光和涡旋光
-适用于多类型激光，包括飞秒脉冲激光
液晶可调S波片主要应用：
-激光材料和微纳加工
-光通信
-显微镜高分辨率成像
-量子信息科学
液晶可变螺旋板参数规格：
|
液晶可变涡旋波片 |
|
|
波长适用范围 |
400~1500nm（1700nm可选） |
|
相位延迟 |
0~5V AC电调 |
|

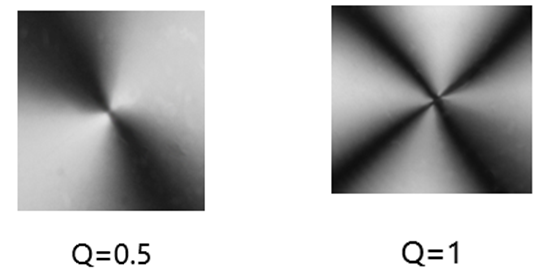

拓扑荷数 |
Q=0.5，1（1以上可定制） |
|
轨道动量 |
±1 |
|
适用光束尺寸 |
5~10mm |
|
传输效率 |
≥85%（可见光波段） |
|
局部消光比 |
＜1/100 RMS |
|
可适用温度 |
15~35℃ |
|
损伤阈值 |
50 W/cm² CW, 300~450nm 300 W/cm² CW，450~1500nm 100 mJ/cm2 10 ns, 450-1500 nm |
