近紫外物镜M-iPLAN-APONUV系列，包含20×、50×等倍率，焦距4-10mm，适用于345nm-700nm波长范围，是专为近紫外激光加工设计的高NA无限远补偿物镜，近紫外激光物镜也可用于明视场观察。该系列采用无限远校正光学系统，以近紫外到可见光进行校正设计，其中NUVHD型号校正范围达345nm-700nm，近紫外校正物镜还可应用于532nm脉冲激光，具备高分辨率规格，齐焦距离为95mm。其相较于西格玛光机的物镜具有较高的经济适用性。
所属品牌：
应用类型：
产品型号：M-iPLAN-APO NUV20、M-iPLAN-APO NUV50、M-iPLAN-APO NUVHD50
负责人：肖振宇
联系电话：13622396712
电子邮箱：team5@welloptics.cn
20×,50×,焦距4,10mm, 345nm-700nm波长近紫外物镜M-iPLAN-APO NUV
近紫外物镜M-iPLAN-APONUV系列，包含20×、50×等倍率，焦距4-10mm，适用于345nm-700nm波长范围，是专为近紫外激光加工设计的高NA无限远补偿物镜，近紫外激光物镜也可用于明视场观察。近紫外用物镜系列采用无限远校正光学系统，以近紫外到可见光进行校正设计， NUV物镜NUVHD型号校正范围达345nm-700nm，近紫外校正物镜还可应用于532nm脉冲激光，具备高分辨率规格，齐焦距离为95mm。近紫外用物镜其相较于西格玛光机的近紫外物镜具有较高的经济适用性。
近紫外物镜(M iPLAN APO NUV系列)是近紫外激光加工用的高NA无限远补偿物镜，也可用况辑于明视场观察。Shibuya近紫外校正物镜具有以下特点：
-355物镜是无限远校正光学系统
-近紫外用物镜以近紫外到可见光进行校正设计。
-NUV HD:345nm~700nm校正设计
-近紫外校正物镜也可以使用532nm脉冲激光
-355物镜有高分辨率规格
-近紫外激光物镜的齐焦距离为95mm
近紫外激光物镜M-iPLAN-APO NUV技术参数表：
|
型号 |
倍率 |
数值孔径NA |
工作距离WD |
焦距F |
分辨率R |
焦点深度DOF |
(φ24目镜)(mm) |
场(1/2型) (4.8×6.4mm) |
|
M-iPLAN-APO NUV20 |
20倍 |
0.4 |
17.15mm |
10mm |
0.69μm |
±1.7μm |
φ1.25mm |
0.24×0.32mm |
|
M-iPLAN-APO NUV50 |
50倍 |
0.43 |
14.81mm |
4mm |
0.64μm |
±1.5μm |
φ0.5mm |
0.1×0.13mm |
|
M-iPLAN-APO NUV-HD50 |
50倍 |
0.7 |
3.5mm |
4mm |
0.39μm |
±0.6μm |
φ0.5mm |
0.1×0.13mm |

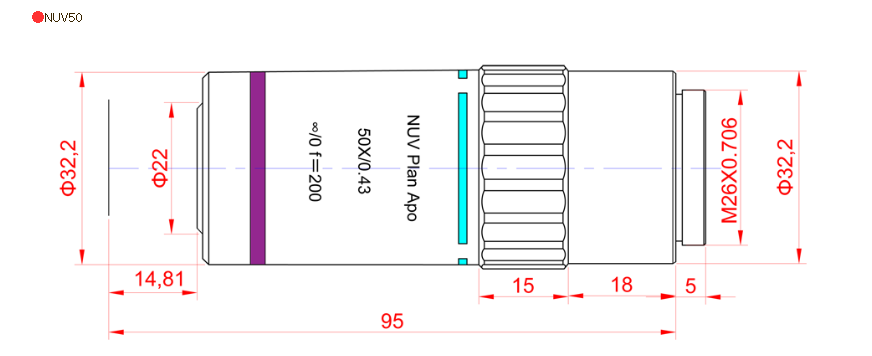

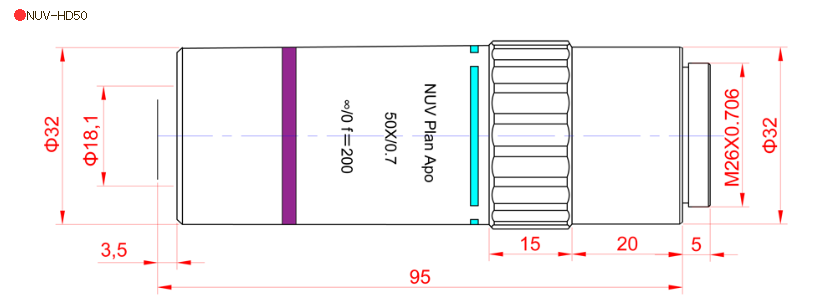

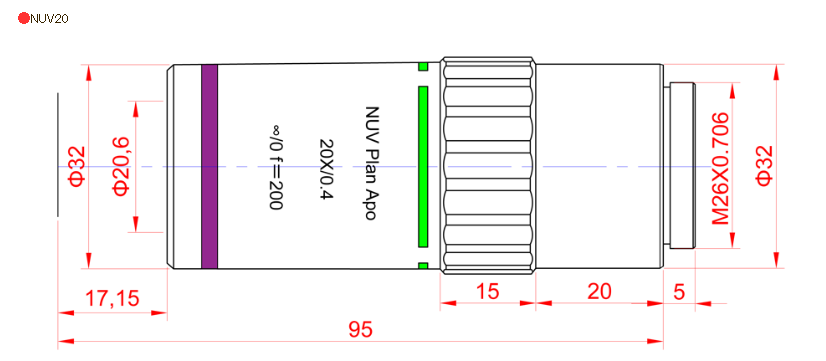

Shibuya近紫外校正物镜外形图：
NUV物镜波长透过率曲线图：
