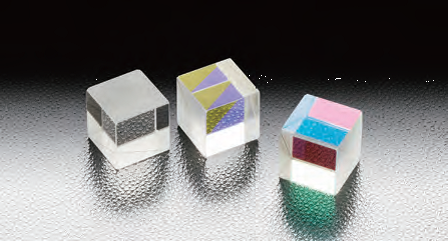

日本西格玛光机的NPCH系列非偏光立方体分光镜，涵盖266nm-1550nm波长范围，有BK7和合成石英两种材质可选。非偏光立方分光镜能将激光或直线偏光光源按1：1严格分束，多层电介质膜与防反射薄膜设计有效减少光量损失，且分束比不受偏光方向影响。非偏光立方体半反射镜产品型号多样，不同型号对应不同波长、尺寸和材质，透过率在50%左右波动。。使用时需注意入射方向，其存在相位差变化、波长分散等问题。
所属品牌： 日本OptoSigma
应用类型：
产品型号：NPCH-10-2660 — NPCH-20-15500
负责人：肖振宇
联系电话：13622396712
电子邮箱：team5@welloptics.cn
266nm-1550nm单波长可选，BK7以及石英材质的非偏光立方体分光镜NPCH
对于激光或直线偏光的光源，反射光和透过光的分束比可以严格成为１：１的半反射镜。由于反射面为多层电介质膜和透明粘接剂，射入面和射出面有防反射薄膜，可以减小光量的损失，有效的使用入射光。非偏振立方分光镜和直线偏光的偏光方向无关，反射光和透过光的分束比（１：１）保持不变。备有适用于各种激光波长的系列产品。由于非偏振分束立方体是立方体型半反射镜，垂直入射光束时，射出光的光轴不会有平行移动。而且，入射光束与有效范围直径相同时，透过光或反射光不会渐晕或变小。
Optosigma 非偏光立方体分光镜NPCH型号汇总列表
|
型号 |
适用波长〔nm〕 |
A＝B＝C〔mm〕 |
材质 |
透过率〔%〕 |
|
NPCH-10-2660 |
266 |
10 |
合成石英 |
50±10 |
|
NPCH-15-2660 |
266 |
15 |
合成石英 |
50±10 |
|
NPCH-20-2660 |
266 |
20 |
合成石英 |
50±10 |
|
NPCH-10-3550 |
355 |
10 |
合成石英 |
50±7 |
|
NPCH-15-3550 |
355 |
15 |
合成石英 |
50±7 |
|
NPCH-20-3550 |
355 |
20 |
合成石英 |
50±7 |
|
NPCH-10-4050 |
405 |
10 |
BK7 |
50±7 |
|
NPCH-15-4050 |
405 |
15 |
BK7 |
50±7 |
|
NPCH-20-4050 |
405 |
20 |
BK7 |
50±7 |
|
NPCH-10-4880 |
488 |
10 |
BK7 |
50±5 |
|
NPCH-15-4880 |
488 |
15 |
BK7 |
50±5 |
|
NPCH-20-4880 |
488 |
20 |
BK7 |
50±5 |
|
NPCH-10-5145 |
514.5 |
10 |
BK7 |
50±5 |
|
NPCH-15-5145 |
514.5 |
15 |
BK7 |
50±5 |
|
NPCH-20-5145 |
514.5 |
20 |
BK7 |
50±5 |
|
NPCH-10-5320 |
532 |
10 |
BK7 |
50±5 |
|
NPCH-15-5320 |
532 |
15 |
BK7 |
50±5 |
|
NPCH-20-5320 |
532 |
20 |
BK7 |
50±5 |
|
NPCH-05-6328 |
632.8 |
5 |
BK7 |
50±5 |
|
NPCH-10-6328 |
632.8 |
10 |
BK7 |
50±5 |
|
NPCH-15-6328 |
632.8 |
15 |
BK7 |
50±5 |
|
NPCH-20-6328 |
632.8 |
20 |
BK7 |
50±5 |
|
NPCH-10-6700 |
670 |
10 |
BK7 |
50±5 |
|
NPCH-15-6700 |
670 |
15 |
BK7 |
50±5 |
|
NPCH-20-6700 |
670 |
20 |
BK7 |
50±5 |
|
NPCH-10-7800 |
780 |
10 |
BK7 |
50±5 |
|
NPCH-15-7800 |
780 |
15 |
BK7 |
50±5 |
|
NPCH-20-7800 |
780 |
20 |
BK7 |
50±5 |
|
NPCH-10-8300 |
830 |
10 |
BK7 |
50±5 |
|
NPCH-15-8300 |
830 |
15 |
BK7 |
50±5 |
|
NPCH-20-8300 |
830 |
20 |
BK7 |
50±5 |
|
NPCH-10-10640 |
1064 |
10 |
BK7 |
50±5 |
|
NPCH-15-10640 |
1064 |
15 |
BK7 |
50±5 |
|
NPCH-20-10640 |
1064 |
20 |
BK7 |
50±5 |
|
NPCH-10-13000 |
1300 |
10 |
BK7 |
50±5 |
|
NPCH-15-13000 |
1300 |
15 |
BK7 |
50±5 |
|
NPCH-20-13000 |
1300 |
20 |
BK7 |
50±5 |
|
NPCH-10-15500 |
1550 |
10 |
BK7 |
50±5 |
|
NPCH-15-15500 |
1550 |
15 |
BK7 |
50±5 |
|
NPCH-20-15500 |
1550 |
20 |
BK7 |
50±5 |
Optosigma NPCH非偏光立方体分光镜技术指标
|
共同指标 |
|
|
材质 |
BK7 合成石英 |
|
基材面型精度 |
λ/4 |
|
透过光束偏角 |
＜5′ |
|
镀膜 |
斜面 多层电介质膜 侧面4面 防反射膜 |
|
入射角度 |
０° |
|
分束比（反射：透过） |
１：１ |
|
激光损伤阈值 |
0.3J/cm2（脉冲宽10ns，重复频率20Hz） |
|
表面质量 |
20－10 |
|
有效范围 |
外形尺寸85%的正方形的内切圆 （A＝B＝C≦7mm：外形尺寸80%的正方形的内切圆） |
西格玛光机非偏振立方体半反射镜NPCH外形图
Optosigma非偏光立方体分光镜NPCH功能说明图
Optosigma非偏光立方体半反射镜NPCH使用注意事项
-请从有○记号的棱镜侧面射入光。从棱镜相反侧面入射时，反射率或分束比，偏光特性可能会改变。
-非偏光立方分光镜入射光的相位差在透过光，反射光中不能保持不变。请利用波长板补偿相位差。
-非偏振分光立方体由于材料的折射率和玻璃厚度的影响，透过光或反射光会发生波长分散。而且，非偏振分束立方体在收缩或发散的入射光线中使用后，可能产生色差或球差。
西格玛光机非偏振立方体半反射镜NPCH使用信息
-承接制造产品目录之外的尺寸或波长，分束比的非偏光立方体半反射镜。请利用客户问询单。
-承接制造平板型非偏振分光立方体。
-要求保证反射波面精度或透过波面精度时，请联系我们
