硅/锗/硒化锌透镜

1-22µm，用于工业激光加工的Pleiger Laseroptik硅/锗/硒化锌透镜

德国Pleiger Laseroptik提供由硒化锌（ZnSe）、锗（Ge）、硅（Si）及光学玻璃制成的Pleiger Laseroptik光学透镜。这些硅/锗/硒化锌透镜适用于红外1-22μm等光谱范围，这些1-22μm透镜在激光扫描、激光材料加工、测量技术等多个领域发挥重要作用。ZnSe/Ge/Si透镜和窗口采用硅、锗、ZnSe和ZnS制造。Pleiger Laseroptik都能提供高质量ZnSe/Ge/Si透镜的红外光学解决方案，使得这些硅/锗/硒化锌透镜（1-22μm透镜）在激光和测量应用领域获得卓越性能。

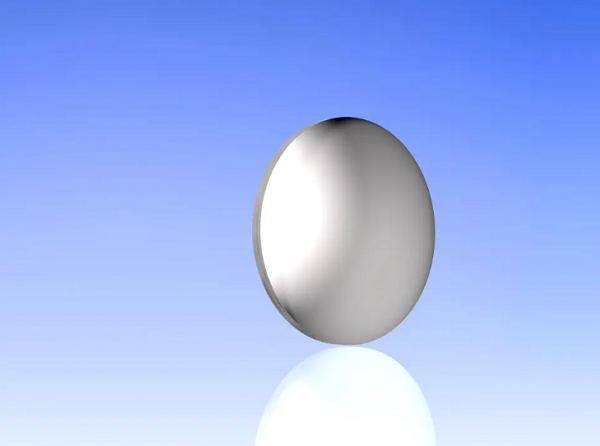

ZnSe/Ge/Si透镜图示

Pleiger Laseroptik Si硅透镜：

Pleiger Laseroptik光学透镜中的Si硅透镜的波长范围是2-8µm，在扫描系统中，硅反射镜用于偏转激光束，以实现高精度切割或标记。Pleiger Laseroptik硅透镜采用PVD（Physical Vapor Deposition）镀膜减反技术，以实现低色差硅透镜更加良好的透光性能。其中，PVD涂装是一种通过热能施加光学涂装的方法，通过热熔材料精饰表面，金属涂装材料被蒸发，使得低色差硅透镜形成具有优异光学性能的表面。

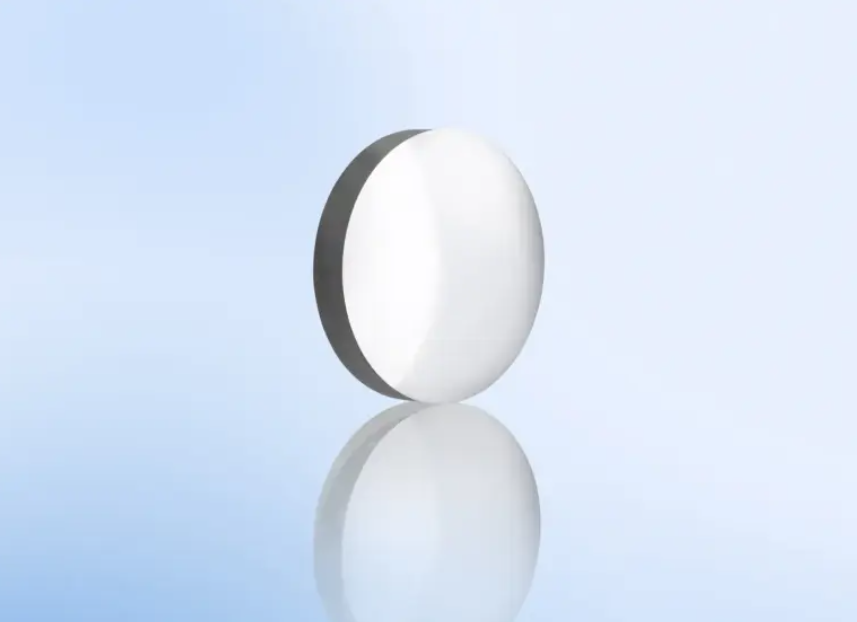

Si硅透镜图示

Pleiger Laseroptik Si硅透镜（低色差硅透镜）的特点：

- 低色差

- 高机械稳定性

- 适用于红外成像

- 工作范围2-8µm

- 可定制生产

- 应用领域广泛

Pleiger Laseroptik硒化锌透镜：

Pleiger Laseroptik光学透镜中的高性能硒化锌（ZnSe）激光光学透镜专为工业激光应用而设计。硒化锌透镜（CO2激光透镜）采用高纯度晶体材料制造，具有极低的光吸收特性，结合创新的抗反射镀膜技术，能够为高功率CO2激光系统提供精确的束斑聚焦效果。特别针对4kW以上的超高功率激光切割和打标应用，Pleiger Laseroptik公司开发的双面抗反射（AR/AR）镀膜解决方案可有效抑制热透镜效应，显著提升加工稳定性和重复精度。另外，Pleiger Laseroptik的ZnSe透镜，1-22μm透镜可以根据客户的个性化需求定制生产。

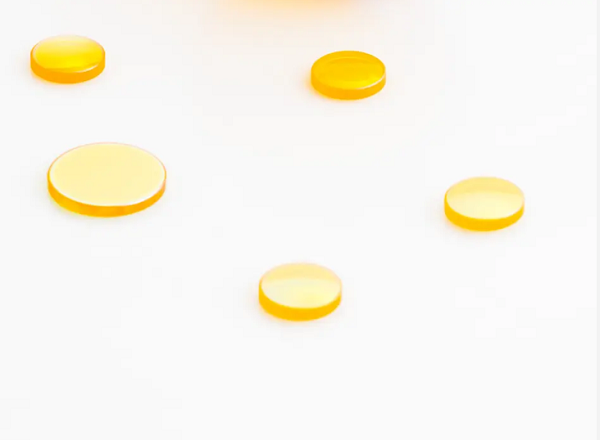

硒化锌透镜（CO2激光透镜）图示

Pleiger Laseroptik硒化锌透镜规格表：

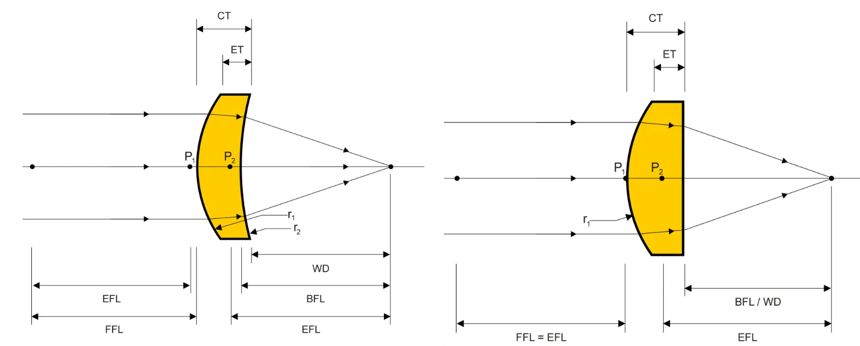

左图：月牙形透透镜                       右图：平凸透镜。

BFL（后焦距），CT(中心厚度)，EFL(有效焦距)，ET(边缘厚度)，FFL(物镜焦距),P1(第一主点，到凸表面的距离),P2(第二主点，到凹面的距离),r1(第一面曲率半径),r2(第二表面的曲率半径),WD(工作距离)

Pleiger Laseroptik硒化锌透镜的差异与注意事项：

Pleiger Laseroptik的ZnSe透镜分两种等级：高功率激光应用（如切割/标记）需用低吸收率等级以确保稳定性；热成像则可选用更经济的等级。注意：ZnSe加工时避免产生粉尘或接触强酸，以防有毒物质。废弃物需合规处理。所有AR/AR镀膜均不含钍，仅采用氟化物/硫化物等安全材料。

Pleiger Laseroptik锗透镜：

Pleiger Laseroptik锗透镜专为地面激光三维测绘及高光谱成像系统优化设计，锗片可在2-14µm的光谱范围内进行工作，实现高精度的三维物体细节数据采集。

在Ge透镜的应用领域，短波红外波段因其对图像处理等红外应用的特殊价值，Ge透镜特别适用于多种场景的检测与记录：从科研领域的显微镜观察、生物学及医学研究，到航空遥感测绘（如机载激光扫描）——包括地形地貌勘测（覆盖农业、林业、地质勘探、考古等领域）；从食品行业的质量控制（涉及农产品及食品加工环节）、机场行李安检，到回收系统的材料分选。此外，依托该波段的红外热像技术，Ge透镜还广泛应用于建筑能效评估（如建筑热成像检测）、城市规划建设等场景。

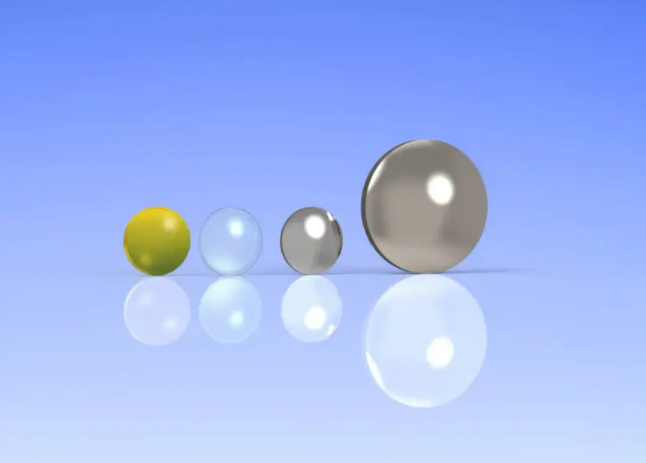

锗透镜图示

Pleiger Laseroptik锗片的特点：

- PVD镀膜消反射/最佳透射率

- 低色差

- 高机械稳定性

- 适用于红外系统和红外激光

- 应用范围2-14µm

- 支持个性化定制
