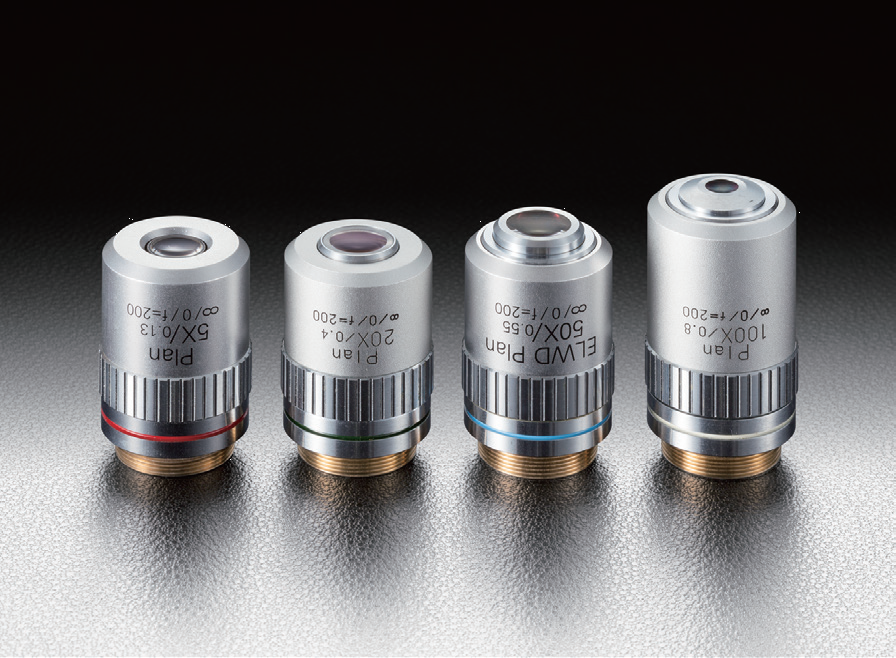

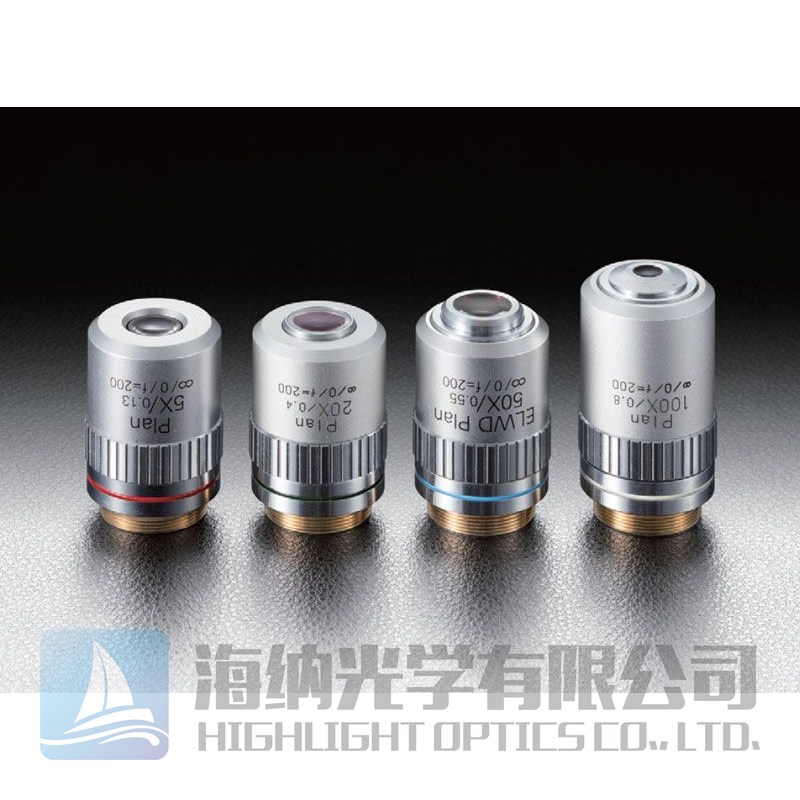

西格玛光机（Optosigma）的45mm齐焦长工作距离物镜（EPL/ EPLE系列）是高性能光学解决方案。该系列物镜（EPL-5至EPLE-100）采用45mm齐焦距设计，倍率覆盖5x至100x，确保在换镜时无需反复调焦，极大提升检测与加工效率。其特长工作距离（如EPLE-20的11.1mm）为激光加工头、同轴观察及自动化对焦系统提供了充裕的操作空间。镜头专为可见光（400-700nm）优化，45mm长工距齐焦物镜兼具高分辨率与低色差，完美适配于工业显微镜观察、可见激光聚焦及与同轴照明单元的集成应用，是精密制造、半导体检测及科研领域中可靠且高效的光学核心部件
所属品牌： 日本OptoSigma
应用类型：
产品型号：EPL-5，EPL-10，EPL-20，EPLE-50，EPLE-100
负责人：肖振宇
联系电话：13622396712
电子邮箱：team5@welloptics.cn
2-100×,焦距2-40mm,45mm齐焦距离的长工作距离物镜,有折扣上限
西格玛光机（Optosigma）的45mm齐焦长工作距离物镜（EPL/ EPLE系列）是高性能光学解决方案。该系列物镜（EPL-5至EPLE-100）采用45mm齐焦距设计，倍率覆盖5x至100x，确保在换镜时无需反复调焦，极大提升检测与加工效率。其特长工作距离（如EPLE-20的11.1mm）为激光加工头、同轴观察及自动化对焦系统提供了充裕的操作空间。镜头专为可见光（400-700nm）优化，45mm长工距齐焦物镜兼具高分辨率与低色差，完美适配于工业显微镜观察、可见激光聚焦及与同轴照明单元的集成应用，是精密制造、半导体检测及科研领域中可靠且高效的光学核心部件。
45mm齐焦物镜在可见谱区（400〜700nm）内校正色差。EPL/EPLE物镜结构轻巧，用于自动对焦等，能够提高物镜驱动机构（SFS-OBL/SFAI-OBL）的响应速度。可以使用于同轴观察系统或激光导入光学系统等，是无限共轭的长工作距离物镜。可用于显微镜观察，也可用于可见激光的会聚。
西格玛光机45mm齐焦长工作距离物镜技术参数表：
有效孔径=2×焦距×NA
|
型号 |
倍率 (倍) |
NA |
工作距离WD (mm) |
焦距 f (mm) |
分辨率 (μm) |
焦深 (μm) |
瞳径 (mm) |
(φ24目镜) (mm) |
视场 (1/2型) (mm) |
自重 (kg) |
|
EPL-5 |
5x |
0.13 |
11.6 |
40 |
2.1 |
±16.3 |
φ10.4 |
φ4.8 |
0.96×1.28 |
0.085 |
|
EPL-10 |
10x |
0.3 |
6.4 |
20 |
0.9 |
±3.1 |
φ12.0 |
φ2.4 |
0.48×0.64 |
0.085 |
|
EPLE-20 |
20x |
0.4 |
11.1 |
10 |
0.7 |
±1.7 |
φ8.0 |
φ1.2 |
0.24×0.32 |
0.085 |
|
EPLE-50 |
50x |
0.55 |
8.2 |
4 |
0.5 |
±0.9 |
φ4.4 |
φ0.48 |
0.10×0.13 |
0.095 |
|
EPLE-100 |
100x |
0.8 |
2 |
2 |
0.3 |
±0.4 |
φ3.2 |
φ0.24 |
0.05×0.06 |
0.105 |
Sigmakoki长工作距离齐焦物镜45mm,45mm齐焦物镜EPL/ EPLE产品应用信息
- Optosigma备有固定式的物镜支架（LHO-20.32）
-如果需要把45mm齐焦物镜固定在十字动支架上时，请向营业部门咨询。
-45mm齐焦长工作距离物镜作为激光加工物镜使用时，我公司也供应同轴照明观察单元（OUCI-2）和激光导入用分色棱镜（DIMC）
Optosigma/西格玛光机45mm长工距齐焦物镜EPL/ EPLE使用注意事项
-将物镜使用于激光加工时，请将入射光束直径（1/e2）扩展到瞳径的一半左右时使用。入射光束过细时，不能得到很小的聚光光斑，而且激光的能量密度会变高，还有可能损伤物镜。
-使用物镜进行激光加工时，加工溅出的粉末可能会弄脏物镜的镜面。
-倍率为使用f＝200mm成像镜时的数值。使用其他厂商的成像镜时，倍率有可能不同。首先要确认使用成像镜的焦距，从成像镜焦距和物镜焦距的比例来求出实际倍率。

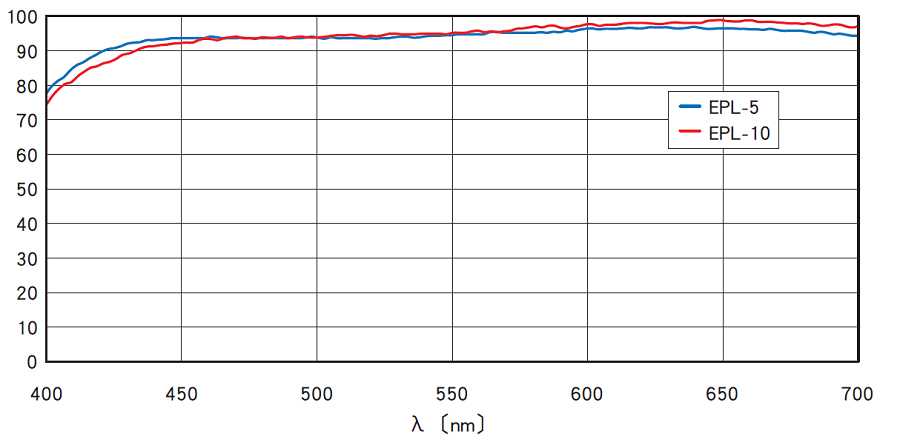

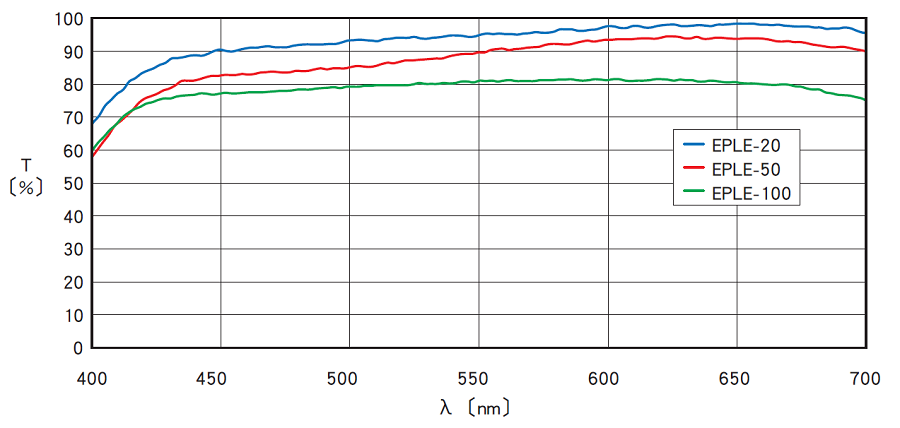

Sigmakoki工作距离齐焦物镜45mm透过率波长特性图（T：透过率）

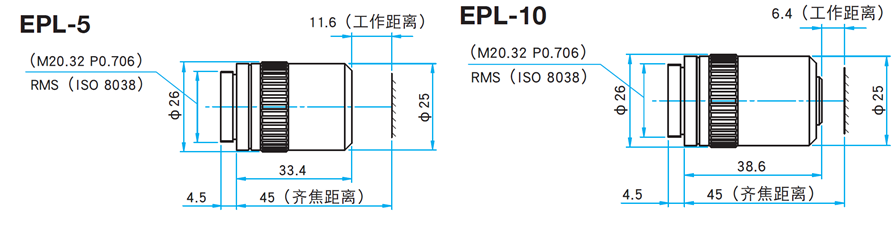

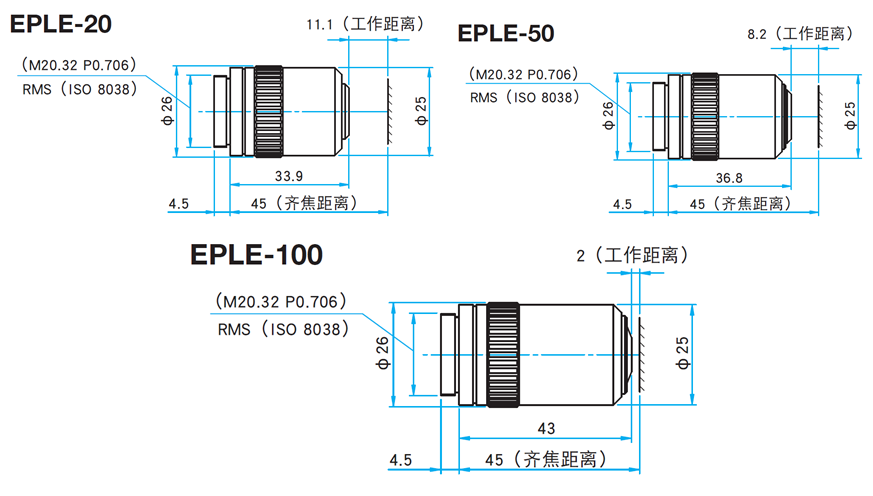

Optosigma长工作距离齐焦物镜45mm外形图：
