Xenics红外相机的短波红外相机(SWIR相机)为机器视觉、研发、医疗、安全、过程控制和运输等各种应用提供了独特的功能。Xenics短波红外相机也叫Xenics近红外相机，从扫描系统上分为面阵红外相机和线阵红外相机。Xenics短波红外相机的探测器是基于InGaAs材料，主要应用在900到1700nm 的波长范围内，具有高响应（量子效率），表现灵敏，非常适合穿透硅或硅内部进行成像。
所属品牌： 比利时Xenics
应用类型： 红外相机
产品型号：
负责人：陈工
联系电话：13418906712
电子邮箱：chenpeng@welloptics.cn
SWIR短波红外相机，基于InGaAs材料探测器的红外相机
Xenics红外相机的短波红外相机，也叫Xenics近红外相机，从扫描系统上分为面阵红外相机和线阵红外相机，应用于机器视觉、研发、医疗、安全、过程控制和运输等各方面上。Xenics短波红外相机的探测器是基于InGaAs材料。Xenics 提供四种波长范围内的各种类型的SWIR相机：500 至 1700 nm（可见光增强型InGaAs），900至1700nm（标准 InGaAs），900至2350nm(T2SL)，900至2500nm(T2SL)。
Xenics的系列型号上主要有紧凑型的面阵红外相机Bobcat 320 Series、Bobcat+ 320 Series、Bobcat 640 Series和Bobcat Gated Series；高动态范围的面阵红外相机Wildcat 640 Series；大像元尺寸的面阵红外相机Xeva 320 Series、Xeva eSWIR Series；高速深度制冷的面阵红外相机Cheetah Series；新型高速的线阵红外相机Manx R Series、Manx SQ Series；非制冷线阵红外相机Lynx SQ Series。Xenics提供范围广泛的高速 SWIR 相机，低（读取）噪声传感器将允许更好的信噪比，暗电流产生的散粒噪声使得图像读取不受限制影响。
Bobcat紧凑型的面阵红外相机：
|
产品系列 |
Bobcat 320 TE0 and WL Series |
Bobcat 320 Series |
Bobcat+ 320 Series |
Bobcat 640 Series |
Bobcat Gated Series |
|
型号 |
Bobcat 320 TEO GigE 400 |
Bobcat 320 CL 100 |
Bobcat+ 320 GigE 400 |
Bobcat 640 CL |
Bobcat 320 CL Gated |
|
芯片类型 |
InGaAs |
InGaAs |
InGaAs |
InGaAs, InGaAs VISNIR |
InGaAs |
|
有效面积[mm] |
6.4 x 5.12 |
6.4 x 5.12 |
6.4 x 5.12 |
12.8 x 10.24 |
6.4 x 5.12 |
|
分辨率[pixels] |
320*256 |
320*256 |
320*256 |
640*512 |
320*256 |
|
像元尺寸[μm] |
20*20 |
20*20 |
20*20 |
20*20 |
20*20 |
|
响应波段[nm] |
900 - 1700 |
900 - 1700 |
900 - 1700，500-1700(vSWIR） |
900 - 1700, 500-1700(vSWIR） |
900 - 1700 |
|
帧率[Hz] |
400 |
100/400 |
400 |
100 |
400 |
|
量子效率[%] |
~80 |
~80 |
~80 |
~80 |
~80 |
|
读出噪声[e-] |
110 |
110 |
120 [HG] & 500 [HDR] |
120 [HG] & 500 [HDR] |
110 |
|
动态范围[dB] |
56 |
56 |
60 |
60 |
56 |
|
暗电流[e/s] |
<2E6 @反向偏置150 mV |
<1E5 @反向偏置150 mV |
<1E5 @反向偏置150 mV |
<1E5 @反向偏置150 mV；vSWIR：<2E5 |
<1E5 @反向偏置150 mV |
|
满阱电子[e-] |
70k |
70k |
45k [HG] 和 500k [HDR] |
45k [HG] 和 500k [HDR] |
70k |
|
读出模式 |
ITR |
ITR |
IWR & ITR |
IWR & ITR |
ITR |
|
制冷方式 |
非制冷（WL配备无窗探测器） |
TE冷却器 |
TE冷却器 |
TE冷却器 |
TE冷却器 |
|
数据接口 |
GigE Vision(16bit) |
CameraLink(16bit) /GigE Vision(16bit) |
GigE Vision(16bit) |
CameraLink(16bit)/GigE Vision(16bit) |
CameraLink(16bit)/GigE Vision(16bit) |
|
光学接口 |
C-mount 或 M42 |
C-mount 或 M42 |
C-mount 或 M42 |
C-mount 或 M42 |
C-mount 或 M42 |
|
尺寸[mm] |
55W×55H×74L |
55W×55H×72/82L |
55W×55H×82L |
55W×55H×72/82L |
55W×55H×72/82L |
|
重量[g] |
280 |
285/334 |
334 |
285/334 |
285/334 |
|
工作温度[℃] |
-40 - 70 |
-40 - 70 |
-40 - 70 |
-40 - 70 |
-40 - 70 |
|
存储温度[℃] |
-45 - 85 |
-45 - 85 |
-45 - 85 |
-45 - 85 |
-45 - 85 |
|
供电电压[V] |
DC 12 |
DC 12 |
DC 12 |
DC 12 |
DC 12 |
Bobcat紧凑型的面阵红外相机特点：
-灵活且易于使用
-CameraLink 或 GigE Vision 接口选项
-低暗电流
-小型 SWIR 面扫描相机
-SWIR 或 vSWIR
-100/400 Hz的高帧率
-IWR/ITR读出模式
-适用于激光束分析、分类和回收行业以及硅半导体材料内部缺陷探测
Wildcat高动态范围的面阵红外相机：
|
产品系列 |
Wildcat 640 Series |
|||
|
型号 |
Wildcat 640 CL 100 |
Wildcat 640 U3V 100 |
Wildcat 640 CL 200 |
Wildcat 640 U3V 200 |
|
芯片类型 |
InGaAs |
InGaAs |
InGaAs |
InGaAs |
|
有效面积[mm] |
12.8 x 10.24 |
12.8 x 10.24 |
12.8 x 10.24 |
12.8 x 10.24 |
|
分辨率[pixels] |
640 x 512 |
641 x 512 |
642 x 512 |
643 x 512 |
|
像元尺寸[μm] |
20*20 |
20*20 |
20*20 |
20*20 |
|
响应波段[nm] |
900 - 1700 |
900 - 1700 |
900 - 1700 |
900 - 1700 |
|
帧率[Hz] |
110 |
110 |
220 |
220 |
|
量子效率[%] |
~80 |
~80 |
~80 |
~80 |
|
读出噪声[e-] |
80 [HG] & 250 [HDR] |
80 [HG] & 250 [HDR] |
80 [HG] & 250 [HDR] |
80 [HG] & 250 [HDR] |
|
动态范围[dB] |
67 |
67 |
67 |
67 |
|
暗电流[e/s] |
<1E5 @288K传感器温度 |
<1E5 @288K传感器温度 |
<1E5 @288K传感器温度 |
<1E5 @288K传感器温度 |
|
满阱电子[e-] |
110k [HG] 和 600k [HDR] |
110k [HG] 和 600k [HDR] |
110k [HG] 和 600k [HDR] |
110k [HG] 和 600k [HDR] |
|
读出模式 |
ITR |
ITR |
ITR |
ITR |
|
制冷方式 |
TE冷却器 |
TE冷却器 |
TE冷却器 |
TE冷却器 |
|
数据接口 |
CameraLink Base(16bit) |
USB 3 Vision(16bit) |
CameraLink Base(16bit) |
USB 3 Vision(16bit) |
|
光学接口 |
C-mount 或 M42 |
C-mount 或 M42 |
C-mount 或 M42 |
C-mount 或 M42 |
|
尺寸[mm] |
55W×55H×72L |
55W×55H×91.5L |
55W×55H×72L |
55W×55H×91.5L |
|
重量[g] |
316 |
358 |
316 |
358 |
|
工作温度[℃] |
-40 - 70 |
-40 - 70 |
-40 - 70 |
-40 - 70 |
|
存储温度[℃] |
-45 - 85 |
-45 - 85 |
-45 - 85 |
-45 - 85 |
|
供电电压[V] |
DC 12 |
DC 12 |
DC 12 |
DC 12 |
Wildcat高动态范围的面阵红外相机特点：
-帧速率高达 220 Hz
-高动态范围
-低噪声和低暗电流
-CameraLink 或 USB3 Vision 接口选项
-适用于 SWIR 高光谱成像、半导体检测和激光束分析
Xeva大像元尺寸的面阵红外相机：
|
产品系列 |
Xeva 320 Series |
Xeva eSWIR Series |
|
|
型号 |
Xeva 1.7 320 TE1 USB 100 SWIR / vSWIR |
Xeva 1.7 320 TE1 CL 60 / 100 / 350 SWIR
/ vSWIR |
Xeva 2.35 320 100 / 350 |
|
芯片类型 |
InGaAs |
InGaAs |
T2SL |
|
有效面积[mm] |
9.6 x 7.68 |
9.6 x 7.68 |
9.6 x 7.68 |
|
分辨率[pixels] |
320 x 256 |
320 x 256 |
320 x 256 |
|
响应波段[nm] |
900 - 1700 [SWIR]; 500 - 1700 [vSWIR] |
900 - 1700 [SWIR]; 500 - 1700 [vSWIR] |
1000 - 2350 |
|
帧率[Hz] |
100 |
60、100 或 344 |
100 或 344 |
|
像元尺寸[μm] |
30*30 |
30*30 |
30*30 |
|
量子效率[%] |
~80 |
~80 |
- |
|
读出噪声[e-] |
150 [HG] & 1000 [HDR] |
150 [HG] & 1000 [HDR] |
150 [HG] & 1000 [HDR] |
|
动态范围[dB] |
70 |
70 |
70 |
|
暗电流[e-/s] |
<200k@280K传感器温度；<10k@223K传感器温度[TE3] |
<200k@280K传感器温度；<10k@223K传感器温度[TE3] |
<80M @200K 传感器温度 |
|
满阱电子[e-] |
170k [HG] & 3.5M [HDR] |
170k [HG] & 3.5M [HDR] |
170k [HG] & 3.5M [HDR] |
|
读出模式 |
ITR |
ITR |
ITR |
|
制冷方式 |
TE冷却器；三级 TE 冷却器 [TE3] |
TE冷却器；三级 TE 冷却器 [TE3] |
四级 TE 冷却器 [TE4] |
|
数据接口 |
USB 2.0 |
CameraLink [14 位] [USB 2.0 的最大 100 Hz 帧速率] |
CameraLink [14 位] [USB 2.0 的最大 100 Hz 帧速率] |
|
光学接口 |
C-mount 或 M42 |
C-mount 或 M42 |
C-mount 或 M42 |
|
尺寸[mm] |
88W×111H×107L；88W×111H×114L[TE3] |
88W×111H×107L；88W×111H×114L[TE3] |
88W×111H×109L |
|
重量[g] |
1300 |
1300 |
1300 |
|
工作温度[℃] |
0 - 50 |
0 - 50 |
0 - 50 |
|
存储温度[℃] |
-40 - 80 |
-40 - 80 |
-40 - 80 |
|
供电电压[V] |
DC 12 |
DC 12 |
DC 12 |
Xeva大像元尺寸的面阵红外相机特点：
-快速的 SWIR 线扫描成像，高达 256 kHz
-高分辨率
-低噪声、低暗电流
-CoaXPress 接口可实现可靠的数据流
-具有 4 种增益模式的多功能性
-提供可选的 GigE 转换器
-适用于光谱学和谱域光学相干断层扫描 (OCT)
Cheetah高速深度制冷的面阵红外相机：
|
系列 |
Cheetah Series |
|||
|
型号 |
Cheetah 640 TE1 400SWIR / vSWIR |
Cheetah 640 TE1 800SWIR / vSWIR |
Cheetah 640 TE1 1700SWIR / vSWIR |
Cheetah 640 TE3 |
|
芯片类型 |
InGaAs |
InGaAs |
InGaAs |
InGaAs |
|
有效面积[mm] |
12.8 x 10.24 |
12.8 x 10.24 |
12.8 x 10.24 |
12.8 x 10.24 |
|
分辨率[pixels] |
640 x 512 |
640 x 512 |
640 x 512 |
640 x 512 |
|
像元尺寸[μm] |
20*20 |
20*20 |
20*20 |
20*20 |
|
响应波段[nm] |
900 - 1700 [SWIR]; 500 - 1700 [vSWIR] |
900 - 1700 [SWIR]; 500 - 1700 [vSWIR] |
900 - 1700 [SWIR]; 500 - 1700 [vSWIR] |
900 - 1700 [SWIR] |
|
帧率[Hz] |
444 |
865 |
1730 |
111 |
|
量子效率[%] |
~80 |
~80 |
~80 |
~80 |
|
读出噪声[e-] |
120 [HG] & 500 [HDR] |
120 [HG] & 500 [HDR] |
120 [HG] & 500 [HDR] |
120 [HG] & 500 [HDR] |
|
动态范围[dB] |
60 |
60 |
60 |
60 |
|
暗电流[e-/s] |
<100k@288K传感器温度、150mV反向偏置；vSWIR <200k |
<100k@288K传感器温度、150 mV 反向偏置；vSWIR <200k |
<100k@288K传感器温度、150mV反向偏置下]；对于 vSWIR <200k |
<1000@233K 传感器温度、150mV反向偏置 |
|
满阱电子[e-] |
45k [HG] & 500k [HDR] |
45k [HG] & 500k [HDR] |
45k [HG] & 500k [HDR] |
45k [HG] & 500k [HDR] |
|
读出模式 |
ITR & IWR |
ITR & IWR |
ITR & IWR |
ITR & IWR |
|
制冷方式 |
TE冷却器 |
TE冷却器 |
TE冷却器 |
三级TE冷却器 |
|
数据接口 |
CameraLink(12bit) |
CameraLink(12bit) |
CameraLink(12bit) CameraLink(8bit) |
CameraLink(12bit) |
|
光学接口 |
C-mount |
C-mount |
C-mount |
C-mount |
|
尺寸[mm] |
143W×137H×95L |
143W×137H×95L |
143W×137H×95L |
143W×137H×95L |
|
重量[g] |
2000 |
2000 |
2000 |
2000 |
|
工作温度[℃] |
0 - 50 |
0 - 50 |
0 - 50 |
0 - 50 |
|
存储温度[℃] |
-45 - 60 |
-45 - 60 |
-45 - 60 |
-45 - 60 |
|
供电电压[V] |
DC 12 |
DC 12 |
DC 12 |
DC 12 |
Cheetah高速深度制冷的面阵红外相机特点：
-快速的 SWIR 面扫描成像，频率高达 1700 Hz
-vSWIR 可选
-低暗电流
-通过CameraLink进行数据传输
-适用于检测连续的材料

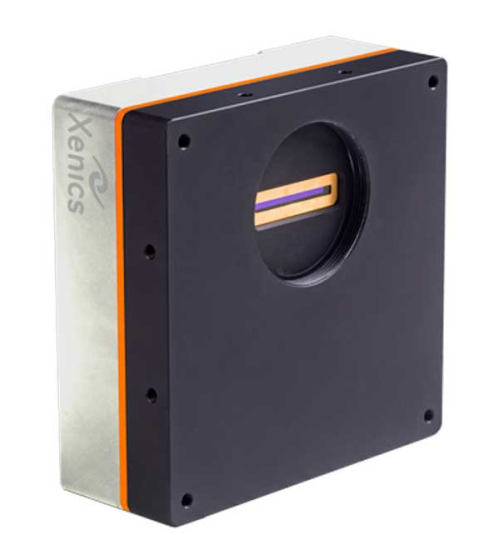

Manx新型高速的线阵红外相机：
|
系列 |
Manx R Series |
Manx SQ Series |
||||
|
型号 |
Manx 512 R CXP 130/260 |
Manx 1024 R CXP 130/260 |
Manx 2048 R CXP 130/260 |
Manx 512 SQ CXP 130/260 |
Manx 1024 SQ CXP 130/260 |
Manx 2048 SQ CXP 130/260 |
|
芯片类型 |
InGaAs |
InGaAs |
InGaAs |
InGaAs |
InGaAs |
InGaAs |
|
分辨率[pixels] |
512 |
1024 |
2048 |
512 |
1024 |
2048 |
|
像素高度[μm] |
250 |
250 |
250 |
12.5 |
12.5 |
12.5 |
|
像元尺寸[μm] |
12.5 |
12.5 |
12.5 |
12.5 |
12.5 |
12.5 |
|
响应波段[nm] |
900 - 1700 |
900 - 1700 |
900 - 1700 |
900 - 1700 |
900 - 1700 |
900 - 1700 |
|
帧率[Hz] |
256/128 |
256/128 |
256/128 |
256/128 |
256/128 |
256/128 |
|
量子效率[%] |
~80 |
~80 |
~80 |
~80 |
~80 |
~80 |
|
读出噪声[e-] |
350；700；2600；12000 |
350；700；2600；12000 |
350；700；2600；12000 |
350；700；2600；12000 |
350；700；2600；12000 |
350；700；2600；12000 |
|
动态范围[dB] |
69 |
69 |
69 |
69 |
69 |
69 |
|
暗电流[e-/s] |
1.6M@20℃传感器温度,100 mV 反向偏置 |
1.6M@20℃传感器温度,100 mV 反向偏置 |
1.6M@20℃传感器温度,100 mV 反向偏置 |
0.2M@20℃传感器温度,100 mV 反向偏置 |
0.2M@20℃传感器温度,100 mV 反向偏置 |
0.2M@20℃传感器温度,100 mV 反向偏置 |
|
满阱电子[e-] |
290k; 1.6M；8.1M；35M |
290k; 1.6M；8.1M；35M |
290k; 1.6M；8.1M；35M |
290k; 1.6M；8.1M；35M |
290k; 1.6M；8.1M；35M |
290k; 1.6M；8.1M；35M |
|
读出模式 |
IWR |
IWR |
IWR |
IWR |
IWR |
IWR |
|
制冷方式 |
TE冷却器 |
TE冷却器 |
TE冷却器 |
TE冷却器 |
TE冷却器 |
TE冷却器 |
|
数据接口 |
CoaXPress(16bit) |
CoaXPress(16bit) |
CoaXPress(16bit) |
CoaXPress(16bit) |
CoaXPress(16bit) |
CoaXPress(16bit) |
|
光学接口 |
C-mount 或 M42 [M42 到 F-mount 适配器可选] |
C-mount 或 M42 [M42 到 F-mount 适配器可选] |
C-mount 或 M42 [M42 到 F-mount 适配器可选] |
C-mount 或 M42 [M42 到 F-mount 适配器可选] |
C-mount 或 M42 [M42 到 F-mount 适配器可选] |
C-mount 或 M42 [M42 到 F-mount 适配器可选] |
|
尺寸[mm] |
102W×102H×40L |
102W×102H×40L |
102W×102H×40L |
102W×102H×40L |
102W×102H×40L |
102W×102H×40L |
|
重量[g] |
900 |
900 |
900 |
900 |
900 |
900 |
|
工作温度[℃] |
-45 - 60 |
-45 - 60 |
-45 - 60 |
-45 - 60 |
-45 - 60 |
-45 - 60 |
|
存储温度[℃] |
-40 - 85 |
-40 - 85 |
-40 - 85 |
-40 - 85 |
-40 - 85 |
-40 - 85 |
|
供电电压[V] |
DC 24（通过 CXP） |
DC 24（通过 CXP） |
DC 24（通过 CXP） |
DC 24（通过 CXP） |
DC 24（通过 CXP） |
DC 24（通过 CXP） |
Manx新型高速的线阵红外相机特点：
-快速的SWIR线扫描成像高达 256 kHz
-高分辨率
-低噪声、低暗电流
-CoaXPress 接口进行数据传输
-具有4种增益模式的多功能性
-提供可选的 GigE 转换器
-适用于硅片检测、TFT屏幕检测、食品和农产品分拣
Lynx SQ非制冷线阵红外相机：
|
系列 |
Lynx SQ Series |
||
|
型号 |
Lynx 512 SQ CL / GigE |
Lynx 1024 SQ CL / GigE |
Lynx 2048 SQ CL / GigE |
|
芯片类型 |
InGaAs |
InGaAs |
InGaAs |
|
分辨率[pixels] |
512 |
1024 |
2048 |
|
像素高度[μm] |
25 |
12.5 |
12.5 |
|
像元尺寸[μm] |
25 |
12.5 |
12.5 |
|
响应波段[nm] |
900 - 1700 |
900 - 1700 |
900 - 1700 |
|
帧率[Hz] |
40 |
40 |
10 |
|
量子效率[%] |
~80 |
~80 |
~80 |
|
满阱电子[e-] |
450k 到 32M |
450k 到 32M |
450k 到 10M |
|
读出模式 |
IWR 和 ITR |
IWR 和 ITR |
IWR 和 ITR |
|
数据接口 |
CameraLink 或 GigE Vision (16bit) |
CameraLink 或 GigE Vision (16bit) |
CameraLink 或 GigE Vision (16bit) |
|
光学接口 |
C-mount 或 M42 [M42 到 F-mount 适配器可选] |
C-mount 或 M42 [M42 到 F-mount 适配器可选] |
C-mount 或 M42 [M42 到 F-mount 适配器可选] |
|
尺寸[mm] |
49W×49H×53L[CL]、49W×49H×71L[GigE] |
49W×49H×53L[CL]、49W×49H×71L[GigE] |
49W×49H×53L[CL]、49W×49H×71L[GigE] |
|
重量[g] |
153[CL];208[GigE] |
153[CL];208[GigE] |
153[CL];208[GigE] |
|
工作温度[℃] |
-40 - 70 |
-40 - 70 |
-40 - 70 |
|
存储温度[℃] |
-50 - 85 |
-50 - 85 |
-50 - 85 |
|
供电电压[V] |
DC 12 |
DC 12 |
DC 12 |
Lynx SQ非制冷线阵红外相机特点：
-高达 40 kHz 的高速线扫描成像
-高分辨率
-CameraLink 或 GigE Vision 接口
-适用于小型的机器视觉和过程监控
在应用于艺术品检查和修复的调查技术中，红外成像分析技术发挥着重要的作用，在Xenics红外相机的艺术品鉴定作用中，一般通过适当的传感器和具有高分辨率的相机来检测。许多基于短波红外辐射的艺术品鉴定的应用中，Xen…
