MenloSystems太赫兹时域光谱系统TeraSmart可以在不到5秒的时间内，波形速度超过125 waveforms/s@50ps，带宽达到6.5THz，动态范围＞100dB。TeraSmart THz-TDS的平均太赫兹功率高达300µW，高光谱分辨率0.6GHz。紧凑型THz-TDS系统采用了MenloSystems的高功率TERA15天线模块、超快速光延迟单元（高达1700ps）和自制的跨阻抗放大器，可无缝集成到工业和学术环境中。
所属品牌：
应用类型：
产品型号：TeraSmart
负责人：包程鑫
联系电话：13417596712
电子邮箱：cxbao@welloptics.cn
＞6THz, 动态范围＞100dB, 0.6GHz分辨率的TeraSmart太赫兹时域光谱仪
MenloSystems

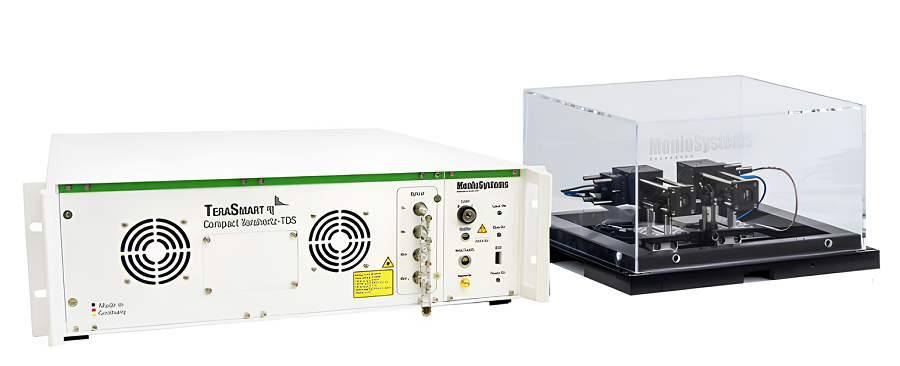

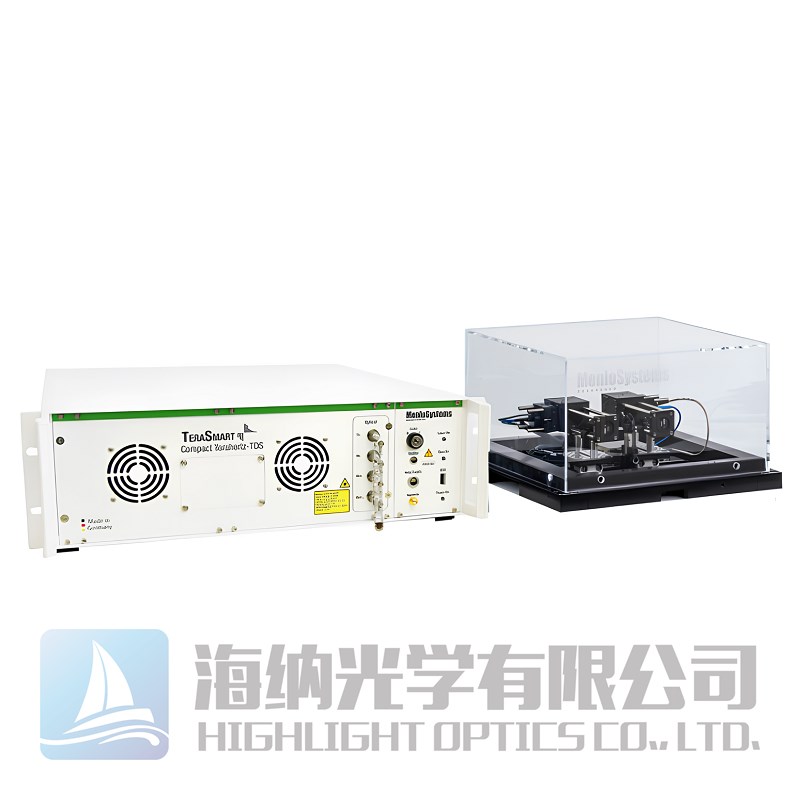

TeraSmart太赫兹时域光谱系统是一款紧凑型THz-TDS系统(Terahertz Time-Domain Spectroscopy)。全新升级的TeraSmart光谱仪具有无与伦比的扫描速度、太赫兹功率、动态范围和带宽。TeraSmart太赫兹时域光谱仪采用了MenloSystems的高功率TERA15天线模块、超快速光延迟单元(高达1700ps)和自制的跨阻抗放大器。THz时域光谱系统结合了 Figure 9®锁模技术的飞秒光纤激光源和其他THz部件，一键式操作的功能，特别适合在工业和科研环境中使用。
TeraSmart THz-TDS系统可以在不到5秒的时间内，波形速度超过125 waveforms/s@50ps，带宽达到6.5THz，动态范围＞100dB。太赫兹光谱仪TeraSmart可用的多通道设置选项支持使用由单个飞秒光纤激光振荡器供电的多个发射器/检测器对进行同步测量。新型TeraSmart光谱仪比以往任何时候都更加通用和可定制，现在支持高功率泵浦探针应用。太赫兹光谱仪TeraSmart在780nm处具有1W的泵浦功率，平均太赫兹功率高达300µW。太赫兹时域光谱系统其他增强功能包括直观的软件界面、新的TERA
Image线性平台和智能TCP套接字连接，使TeraSmart太赫兹时域光谱仪成为无损检测和生产线自动化的理想选择。
太赫兹光谱仪TeraSmart可用于太赫兹无损检测，MenloSystems与德国Fraunhofer HHI研究所有着深入合作，二者共同致力于THz时域光谱系统的发展。
TeraSmart太赫兹时域光谱仪的主要特点：
-一键式操作
-应用广泛
-透射和反射测量结构
-机箱外置的可灵活布置光纤耦合THZ天线
-实时测量
-OEM集成
-模块化平台
MenloSystems TeraSmart太赫兹时域光谱系统的主要应用：
-在线厚度测量
-时间分辨太赫兹光谱
-材料表征
-无损检测（NDT）
-药品质检
MenloSystems紧凑型THz-TDS系统的规格：
|
TeraSmart THz-TDS的太赫兹规格参数 |
||
|
扫描速度 |
125 traces/s @ 50ps |
|
|
光谱范围 |
>6 THz (up to 6.5 THz) |
|
|
动态范围 |
>100 dB (up to 110 dB) |
|
|
平均功率 |
高达300 μW (使用高功率发射天线) |
|
|
总扫描范围 |
高达1700ps灵活的扫描范围和速度，可定制太赫兹路径长度>3m |
|
|
太赫兹频率分辨率 |
高达0.6 GHz |
|
|
太赫兹用光学输出端口 |
2光纤耦合端口，1560nm，FC/APC，PM光纤，2.5 m跳线后<90fs |
|
|
激光系统重复频率 |
100 MHz |
|
|
TeraSmart太赫兹时域光谱仪的详细速度参数 |
||
|
扫描长度（ps） |
扫描频率（Hz） |
|
|
5 |
＞335 |
|
|
10 |
＞260 |
|
|
25 |
＞170 |
|
|
50 |
＞125 |
|
|
100 |
＞85 |
|
|
150 |
＞70 |
|
|
200 |
＞10 |
|
|
TeraSmart光谱仪的尺寸和重量 |
||
|
外壳 |
19”x3U (448 x 132 x 495 mm3 ),18 kg |
|
|
光学器件、显示器和配件 |
12kg |
|
|
TeraSmart THz-TDS太赫兹时域光谱系统组件 |
||
|
光学部分 |
集成内置的飞秒激光源ELMO 集成化光纤耦合光机械延迟线 外置的光纤耦合发射器和接收器模块TERA15-FC 带抛物面镜的紧凑型THz光学器件 |
|
|
备控制电路 |
跨阻放大器 集成化PC包括测量和数据分析软件包 22英寸屏幕，键盘和鼠标 TCP Socket远程操控端口 |
|
|
NET远程控制接口 |
外部模拟/数字触发 |
|
|
紧凑型THz-TDS系统的工作条件 |
||
|
工作电压 |
100/155/230VAC |
|
|
频率 |
50-60Hz |
|
|
功耗 |
＜200W |
|
|
冷却条件 |
无需水冷 |
|
|
工作温度 |
15-35℃ |
|
|
储存温度 |
0-40℃ |
|
|
湿度 |
80%RH无凝结 |
|
TeraSmart太赫兹时域光谱仪的可选配置：
-适用于平行透射和反射测量
-TERA lmage高光谱成像与分析平台
-Reflection Head集成太赫兹光学器件的紧凑型反射式探测单元
-THz Purge Box实现无水线的太赫兹光谱
-LeraLyzer & TeraLyzer pro太赫兹数据分析的高级软件
-反射镜或聚合物透镜光路
-定制化的光纤长度太赫兹光路长度适配>3m,可定制
