IPOptica（IPO）BBTG系列宽带法拉第旋转器与隔离器，专为520nm至1150nm超短脉冲激光设计。采用短光程与低折射率材料，有效抑制脉冲展宽，提供>35dB峰值隔离度及>98%透射率（旋转器）。通光孔径4-12mm可选，损伤阈值最高5J/cm²@10ns，适用于高功率激光反馈保护与ASE抑制。可调输入偏振态，支持恶劣环境集成。
所属品牌：
应用类型：
产品型号：BBTG-I-04-0532-000-090，BBTG-R-05-0800
负责人：肖振宇
联系电话：13622396712
电子邮箱：team5@welloptics.cn

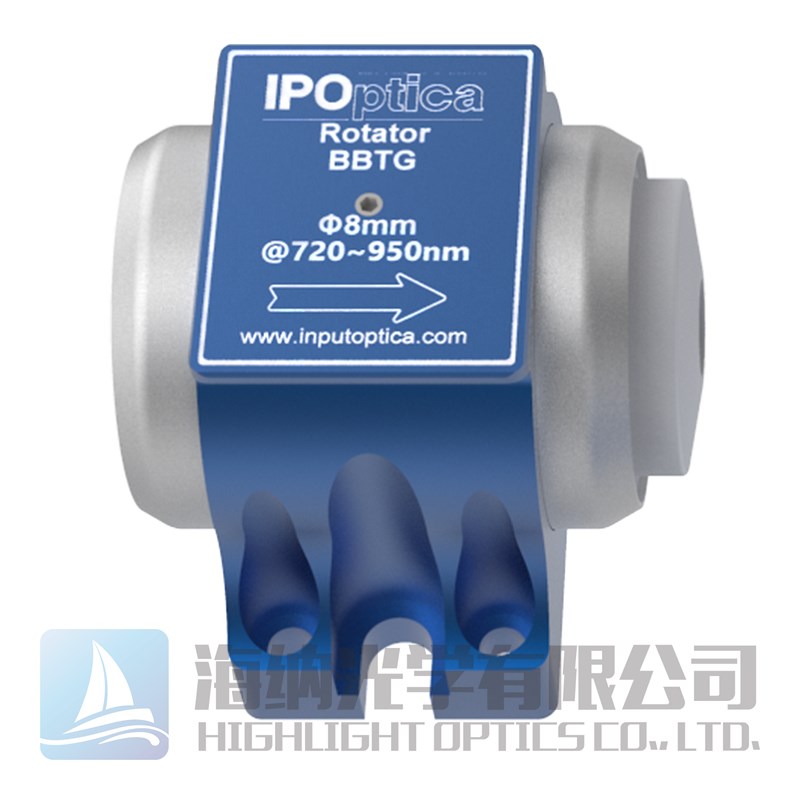

520-1150nm，最小化脉冲展宽的超短脉冲激光用宽带隔离器BBTG
IPOptica 的BBTG系列宽带法拉第旋转器与隔离器采用独特的短光程设计和低折射率材料，超短脉冲激光隔离器有效最小化脉冲展宽效应，为520nm至1150nm波段的超短脉冲激光提供卓越的宽带保护。
BBTG系列的法拉第宽带旋转器，法拉第宽带隔离器高品质源于团队多年经验积累，涵盖美学与工程相结合的设计、理论数据仿真、精密加工和质量控制。产品专门针对高功率损伤阈值、低吸收、低插入损耗和高隔离度等需求而设计。

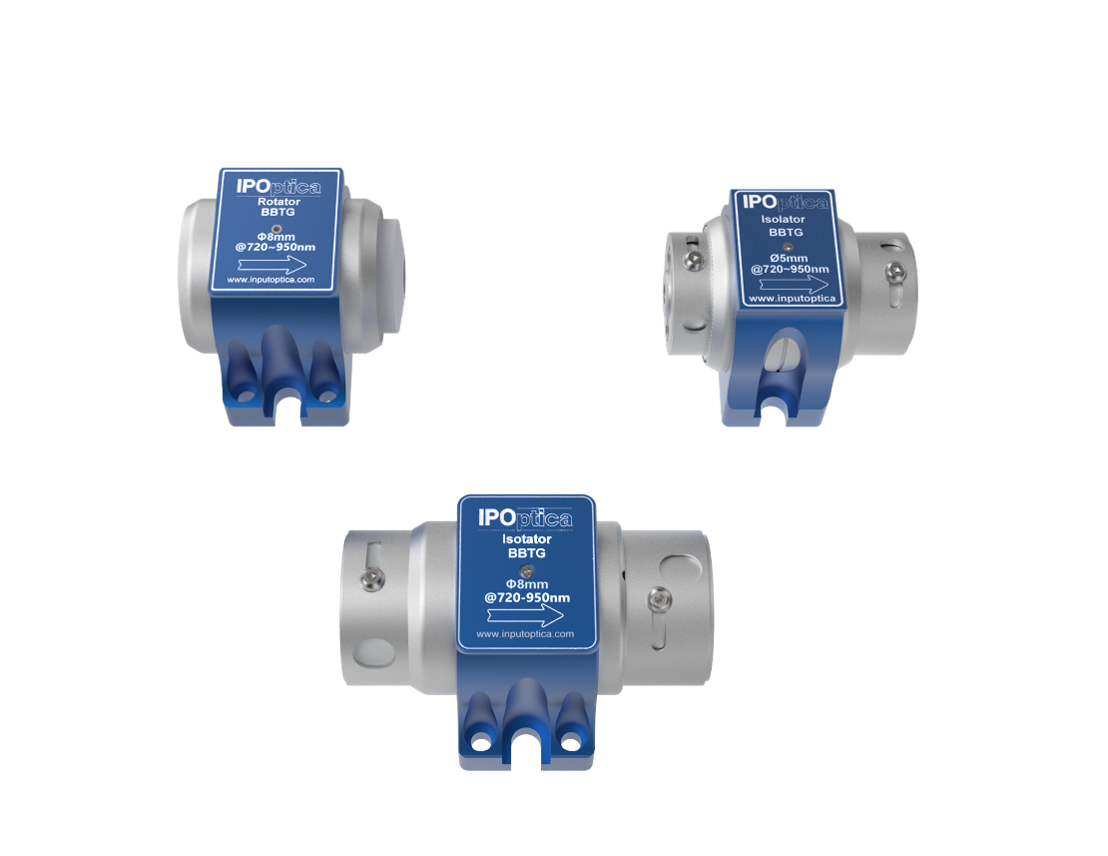

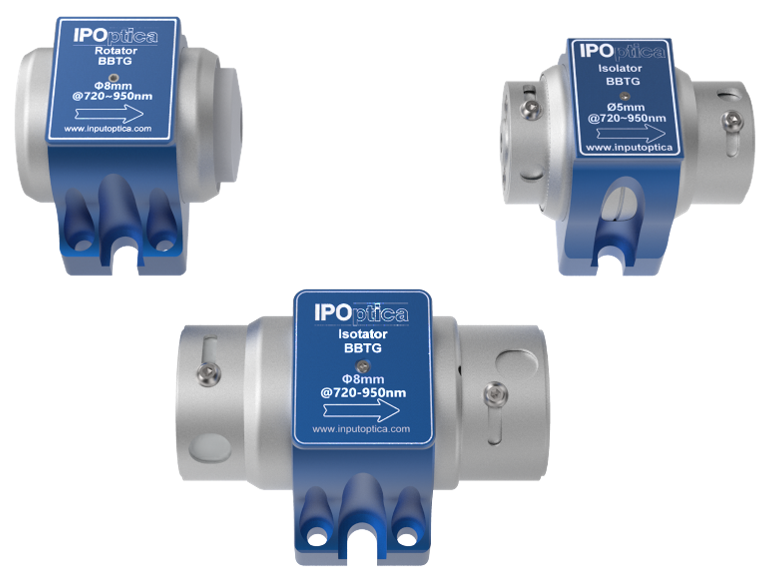

IPOptica宽带隔离器和宽带旋转器/IPO隔离器BBTG主要特点
-高损伤阈值和低插入损耗，适用于高功率应用
-低热透镜效应和热退偏现象
-超短脉冲激光隔离器独特的短光程设计，最小化脉冲展宽
-可应要求提供正交或布鲁斯特隔离光束
-可调输入偏振态
-可靠的质量和集成设计，适用于恶劣工作环境
IPOptica宽带隔离器和宽带旋转器/IPO隔离器典型应用
-脉冲和连续激光器的光反馈保护
-消除频率不稳定性以保护种子源
-隔离放大器产生的ASE（放大自发辐射）
IPOptica宽带隔离器和宽带旋转器/超短脉冲激光隔离器规格参数
|
项目 |
参数 |
|
型号 |
BBTG |
|
波长选项 |
532nm (520~590nm) / 650nm (590~720nm) / 808nm (720~950nm) / 1053nm (950~1150nm) |
|
工作波长 |
520~590nm / 590~720nm / 720~950nm / 950~1150nm |
|
通光孔径 |
4mm / 5mm / 8mm, 12mm / 5mm, 8mm, 12mm |
|
旋转角度（峰值） |
90° ± 1° |
|
峰值隔离度（@22°C） |
>35dB（隔离器） |
|
损伤阈值 |
3.4J/cm² @ 10ns（520~590nm）；5J/cm² @ 10ns（590~720nm、720~950nm）；2kW/cm² CW |
|
透射率 |
旋转器 >98%；隔离器 >90%（532nm/650nm/808nm）/ >93%（1053nm） |

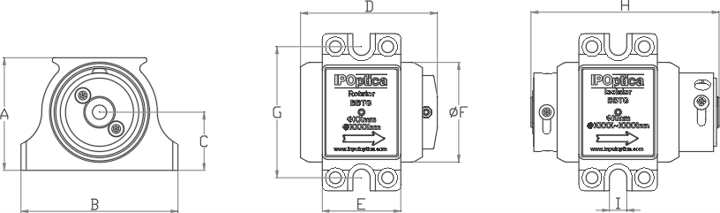

IPOptica法拉第宽带旋转器，法拉第宽带隔离器/ IPO隔离器尺寸表格
|
|
Clear Aperture |
A(mm) |
B(mm) |
C(mm) |
D(mm) |
E(mm) |
F(mm) |
G(mm) |
H(mm) |
I(mm) |
|
532nm（520~590nm） |
4mm |
27.15 |
60 |
13.5 |
\ |
13 |
24.4 |
30 |
34.1 |
6.6 |
|
650nm（590~720nm） |
27.15 |
60 |
13.5 |
\ |
13 |
24.4 |
30 |
40.1 |
6.6 |
|
|
808nm（720~950nm） |
5mm |
43 |
50 |
22.2 |
41 |
25 |
38 |
45 |
59.9 |
6.6 |
|
8mm |
43 |
60 |
22.2 |
52.5 |
30 |
38 |
50 |
81.4 |
6.6 |
|
|
12mm |
54.4 |
72 |
27.6 |
61.5 |
30 |
49.4 |
60 |
102 |
6.6 |
|
|
1053nm（950~1150nm） |
5mm |
43 |
50 |
22.2 |
52.5 |
30 |
38 |
50 |
71.9 |
6.6 |
|
8mm |
54.4 |
60 |
27.6 |
57.5 |
30 |
49.4 |
60 |
82.9 |
6.6 |
|
|
12mm |
71.3 |
72 |
36.2 |
72 |
40 |
64.2 |
70 |
111.2 |
6.6 |
|
|
大于50mm |
按需提供 |
|||||||||
IPOptica法拉第宽带旋转器，法拉第宽带隔离器型号汇总：
|
通光孔径 (mm) |
工作波长 (nm) |
旋转器 (Rotator) 型号 |
隔离器 (Isolator) 型号 |
|
4 |
532 |
- |
BBTG-I-04-0532-000-090 |
|
4 |
650 |
- |
BBTG-I-04-0650-000-090 |
|
5 |
800 |
BBTG-R-05-0800 |
BBTG-I-05-0800-000-090 |
|
5 |
1053 |
BBTG-R-05-1053 |
BBTG-I-05-1053-000-090 |
|
8 |
800 |
BBTG-R-08-0800 |
BBTG-I-08-0800-000-090 |
|
8 |
1053 |
BBTG-R-08-1053 |
BBTG-I-08-1053-000-090 |
|
12 |
800 |
BBTG-R-12-0800 |
BBTG-I-12-0800-000-090 |
|
12 |
1053 |
BBTG-R-12-1053 |
BBTG-I-12-1053-000-090 |
