立陶宛IR Viewer新推出一款400-1900nm红外相机DigIR系列，是一款带显示屏红外相机，这款DigIR屏显红外相机，可USB视频输出，用于PC捕获和录制，有效观察的功率密度5mW/cm²@1310nm,10mW/cm² @1500nm,200mW/cm²1900nm。带显示屏的红外相机内置4英寸LCD屏幕，高对比度和灵敏度(-70dB)，DigIR红外相机适用于观察、记录和拍摄由红外源（如GaAs红外LED、二极管或固体激光器）发出的近红外辐射等。近红外DigIR相机的自动对比度控制系统可将对比度提升20倍，在广泛的光照设置范围内实现良好的观察效果。
所属品牌： 立陶宛IR Viewer
应用类型：
产品型号：DigIR-1X, DigIR -2X
负责人：韦邦群
联系电话：18927460030
电子邮箱：bqwei@welloptics.cn
400-1900nm,USB视频输出,用于PC捕获和录制,DigIR屏显红外相机
带显示屏的红外相机DigIR系列相较于传统相机具有显著且更高的红外敏感度，这得益于优化的光电二极管表面积和深度，以及每个二极管上的专有微透镜，以增强光线捕捉和聚焦。DigIR屏显红外相机的这种设计提供了更高的饱和信号、减少拖尾和噪声，并在低光条件下提高了量子效率。400-1900nm红外相机自动对比度控制系统可将对比度提升20倍，确保在广泛的光照设置范围内实现最佳观察效果。近红外DigIR相机内置了4英寸显示屏，DigIR红外相机适用于观察、记录和拍摄由红外源（如GaAs红外LED、二极管或固体激光器）发出的近红外辐射，同时也适用于近红外显微镜、红外发光、文件检查、法医鉴定、艺术品修复等领域。

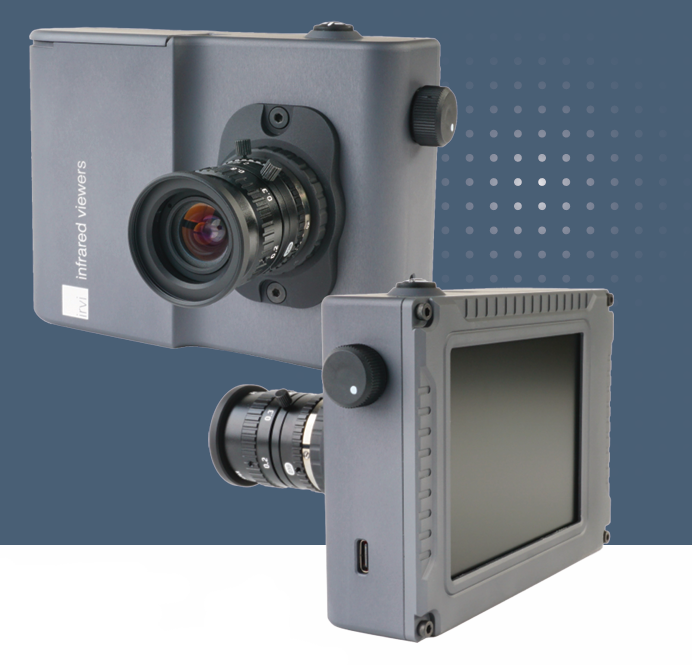

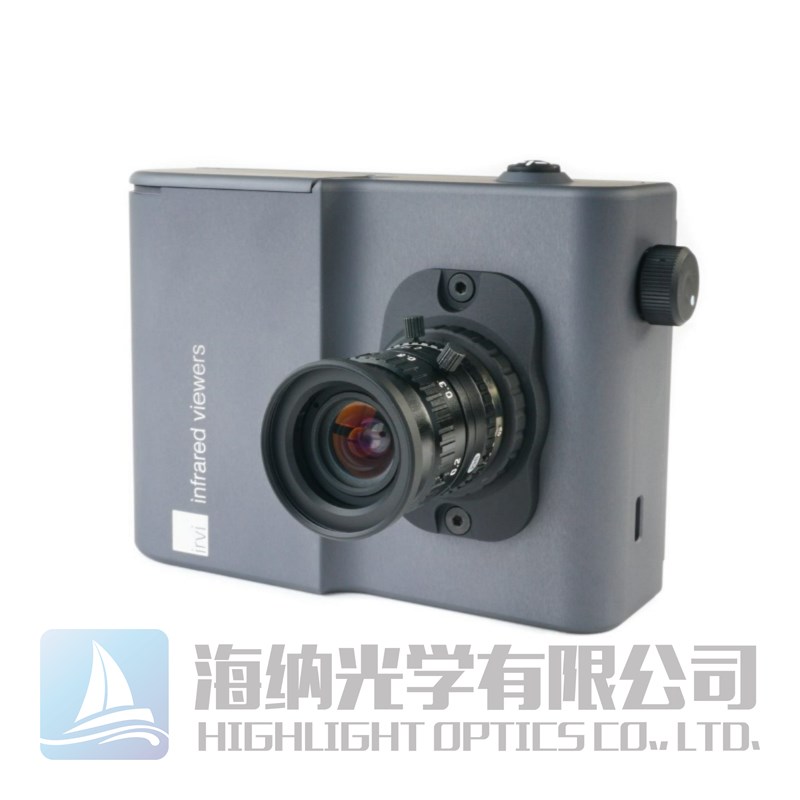

DigIR屏显红外相机/带显示屏红外相机图示
DigIR屏显红外相机/带显示屏红外相机的主要特性：
- 内置4英寸LCD屏幕
- 工作波长400-1900nm
- 高对比度和灵敏度（-70dB）
- USB视频输出，用于PC捕获和录制
- USB-C连接
- 兼容C-mount镜头
- 检测脉冲光和连续波光（CW）
- 免提操作Hands-Free Operation
- 电池供电连续工作9小时
DigIR屏显红外相机/带显示屏红外相机的应用：
- Nd:YAG、Yb:YAG、Yb:KGW、Ti:Sapphire及其他红外激光的位置和对齐
- 识别多余的红外反射
- 观察砷化镓激光二极管、红外LED、染料及其他红外光源
- 法医分析墨水、颜料
带显示屏的红外相机DigIR系列/400-1900nm红外相机的规格参数：
|
型号 |
DigIR-1X |
DigIR-2X |
|
光谱范围 |
400-1900nm |
|
|
有效观察的功率密度 |
5mW/cm² at 1310nm 10mW/cm² at 1500nm 200mW/cm² at 1900nm |
|
|
中心分辨率 |
30 Lp/mm |
|
|
视场角 |
38° |
19° |
|
放大倍率 |
1X |
2X |
|
物镜 滤光片螺纹 |
F1.3/8mm M25.5×0.5 |
F1.4/16mm M27x0.5 |
|
物镜螺纹 |
C-Mount 1″-32 UN |
|
|
可调光圈 |
包含 |
|
|
最小物距 |
0.1m至∞* |
0.5m（0.15m）到∞* |
|
图像失真 |
0.5% |
|
|
LCD显示屏 |
4″LCD |
|
|
视频接口 |
USB – C |
|
|
电池 |
2x18650电池（连续工作长达9小时） |
|
|
重量 |
0.64kg |
|
|
尺寸 |
134x90x42mm |
|
|
三脚架螺纹 |
¼-20UNC |
|
|
*–MOD可根据要求定制 |
||
|
镜头1X（F1.3/8mm）和2X（F1.4/16mm）可互换 |
||
注意！仅用于激光光束对准和从表面观察光束，而不是直接照射传感器。
立陶宛IR Viewer带显示屏的红外相机DigIR系列的功率密度：
带显示屏的红外相机的功率密度是通过测量纸张上的激光光斑来定义的，该光斑的亮度为整体亮度的20%（计算公式为255×20%=51），与背景形成鲜明对比。测量时，相机距离纸张1.15m。

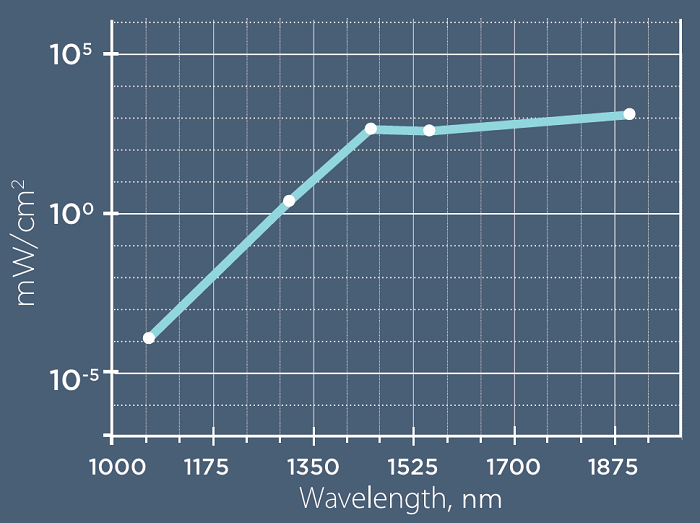

功率密度与波长的关系图示
立陶宛IR Viewer近红外DigIR相机的亮度等级：
400-1900nm红外相机的归一化亮度取决于与最小值的功率差，0表示激光束光斑可在纸上观察到的理论最小值，值得注意的是，与 1550nm甚至1900nm的激光相比，相机对1450nm激光的灵敏度较低。

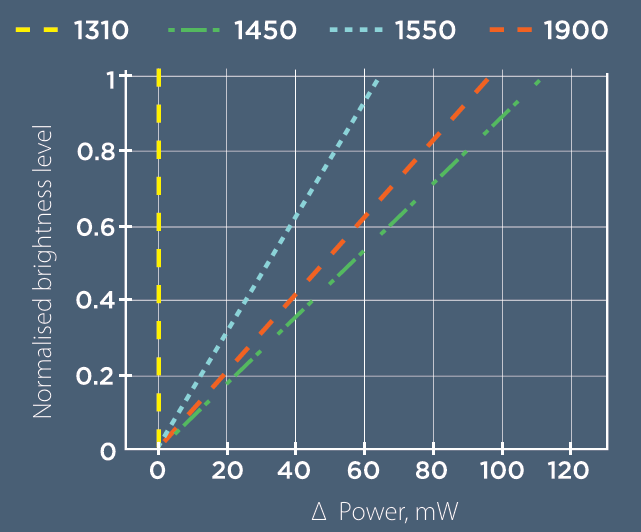

功率与亮度(Normalised brightness level)关系图示
从一米距离观察红外激光源所需的近似最小功率密度：20µW/cm2 for
a 1060 nm，500µW/cm2 for a 1300nm
近红外DigIR相机的中性密度滤光片透射曲线：
对于高于约200mW激光器（@1064nm）的可选用途（随波长而变化，请参阅光谱灵敏度曲线），可以考虑使用以下滤光片来避免传感器过度填充（“光泛滥”）问题，同时仍确保周围环境的高可见度，因为与普通中性密度滤光片相比，该滤光片在可见光区域保持高透射率。

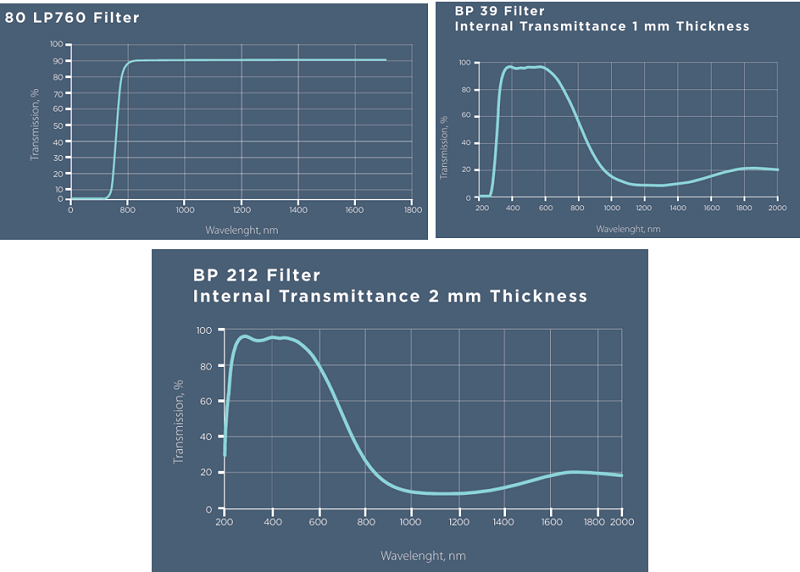

OD 1和OD2滤光片透射曲线
滤光片透射曲线图
立陶宛IR Viewer近红外DigIR相机图纸：

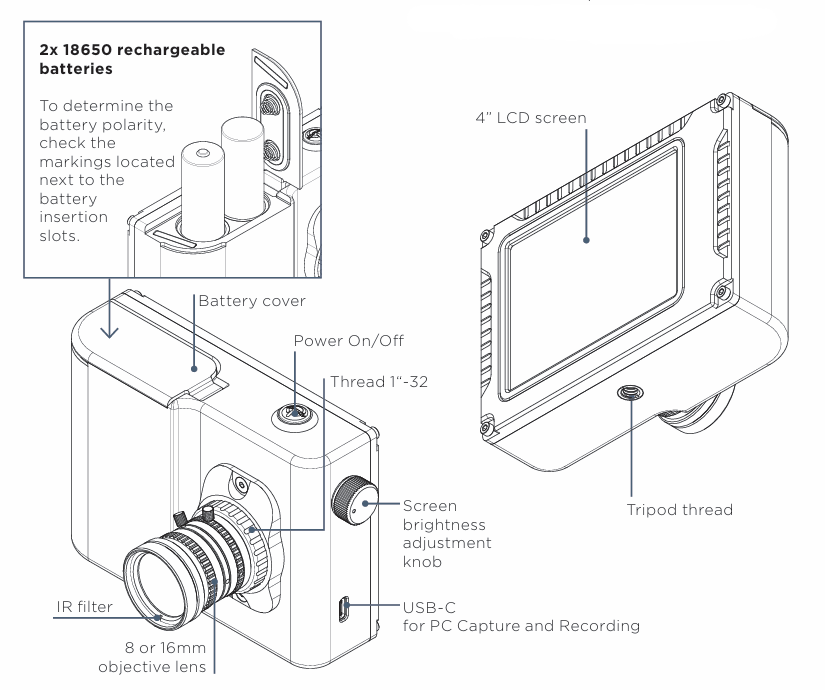

近红外DigIR相机的尺寸图
近红外DigIR相机的标准套件包括：
DigIR摄像头；微距环；红外截止滤光片；2×18650可充电电池；电池充电器；三脚架；用户手册；盒子。
