LASER COMPONENTS单通道LiTaO₃热释电探测器采用钽酸锂芯片，配置滤光片中心波长范围2.95-10.6μm，具有高灵敏度和低噪声特性。单通道热释电探测器噪声密度低至0.13μV/√Hz，比探测率高达9×10⁸ Jones。LC单通道钽酸锂热释电红外探测器提供多种封装尺寸，适用于气体分析、火焰探测、太赫兹探测及非接触温度测量等应用。其中L31/41系列单通道LiTaO3热释电探测器具备高动态范围与低失调电压，是傅里叶红外光谱分析的理想选择。
所属品牌： 德国Laser Components GmbH
应用类型：
产品型号：L1100D2020、L1200D2020、L1300D2020、L2100D2020、L2101D2020、L3100X2020、L4100X2020
负责人：黄帆
联系电话：18927469509
电子邮箱：sales12@welloptics.cn

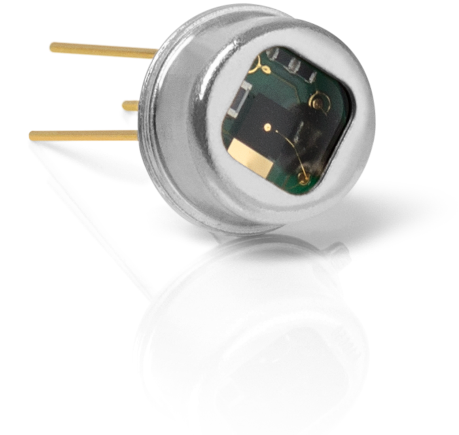

噪声密度低至0.13μV/√Hz，D*高达9×10⁸Jones单通道LiTaO3热释电探测器

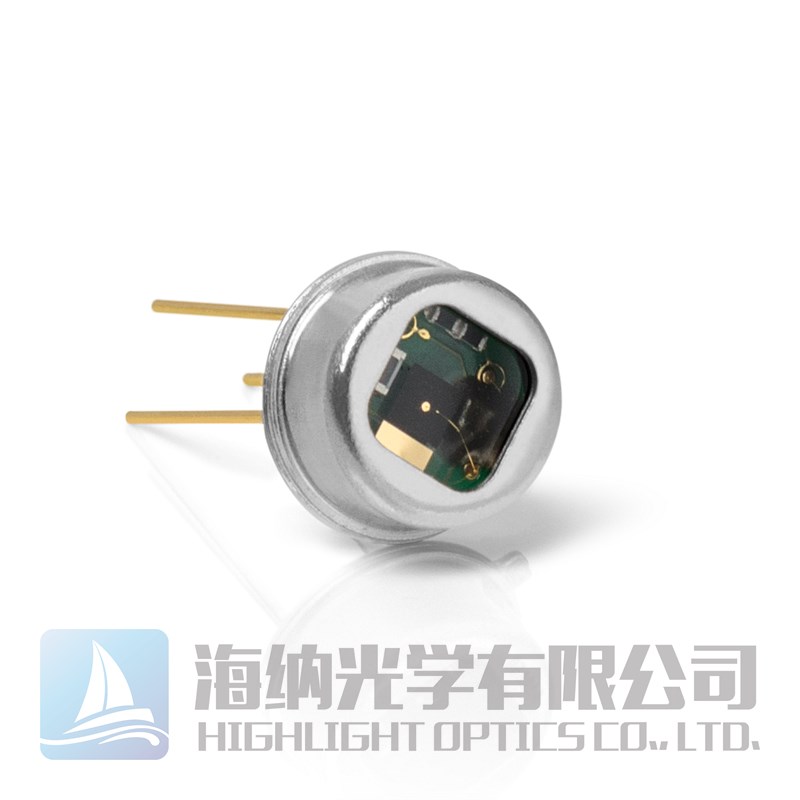

LASER COMPONENTS的单通道热释电探测器使用钽酸锂LiTaO3作为芯片材料。具备各种广泛的灵敏元尺寸和封装规格，最小的封装是TO-46，最大的标准芯片尺寸为3.0×3.0mm。该探测器配置滤光片波长范围2.95-10.6μm，具有高灵敏度和低噪声特性。单通道热释电探测器噪声密度低至0.13μV/√Hz，比探测率高达9×10⁸ Jones，噪声等效功率仅3.40×10⁻¹⁰ W/√Hz。可在较小的失调电压上能获得相对较大的信号，此外，该失调电压在更宽的温度范围内也更为稳定。LC单通道高温LiTaO3热释电传感器分别具有电流模式探测器L11/12与电压模式探测器L31/41。L11代表无温度波动补偿(TFC)的钽酸锂探测器，L21代表带TFC的钽酸锂探测器，通常L21系列组件的性能高于L11系列。L31/41系列单通道热释电红外探测器是傅里叶变换红外光谱分析的理想选择，其在10Hz频率下的典型比探测率D*可达9×10⁸。凭借集成的JFET，LC单通道高温LiTaO3热释电传感器可在覆盖从紫外到长波红外的光谱范围内工作。L31/41系列单通道高温红外传感器的一个显著优势是其光功率动态范围，凭借其电压模式探测器具有的高灵敏度，不会因光功率增加而饱和。该系列单通道热释电红外探测器使用2.0×2.0mm的芯片尺寸，并提供低速和高速型号，非常适用于太赫兹探测、气体分析、火焰探测与控制、湿度监测和非接触式温度测量等应用。尽管电流模式探测器提供更高的响应率，但新型L31/41系列单通道高温热释电传感器可显著降低噪声密度，达到0.13μV/√Hz。此外，该系列的单通道热释电探测器噪声等效功率低至3.40×10-10，能够探测非常微弱的信号。
大部分单通道热释电探测器由3个引脚构成，分别连接Vdd，GND和输出端，具有一个放大电路。单通道探测器具备一个孔径，孔径可用于配备滤光片，不同滤光片对应不同的中心波长可用于探测不同的气体、火焰、气体混合物等。滤光片中心波长涵盖的范围可达2.95-10.6μm。
单通道LiTaO3热释电探测器特点：
-钽酸锂探测器基于热检测，任何被吸收的辐射都会产生信号
-光谱覆盖范围广，从紫外到长波红外
-单通道热释电红外探测器模块化设计原理
-标配降低微音效应
-单通道高温红外传感器均通过ISO:9001认证的工厂组装
单通道LiTaO3热释电探测器应用：
-非分散红外气体分析
-非接触式温度测量
-火焰探测
-湿度监测
单通道LiTaO3热释电探测器电流模式无TFC型号数据规格表：
|
参数 |
L1100D2020 |
L1120D2020 |
L1130D2020 |
|
元件尺寸(mm) |
2.0×2.0 |
2.0×2.0 |
2.0×2.0 |
|
孔径尺寸(mm) |
5.0mm Sq.，3.5mmSq. |
5.0mm Sq.，3.5mmSq. |
5.0mm Sq.，3.5mmSq. |
|
封装形式 |
TO-39 3pin |
TO-39 4pin |
TO-39 3pin |
|
吸收层材料 |
有机黑色涂层 |
有机黑色涂层 |
有机黑色涂层 |
|
反馈电阻(GΩ) |
27 |
11 |
5 |
|
放大器类型 |
Op-Amp 7 |
Op-Amp 4 |
Op-Amp 7 |
|
供电电压(V) |
1.8-5.5(推荐3V) |
±2.5-±13(推荐±6V) |
1.8-5.5(推荐3V) |
|
响应率(V/W) |
最小值30000/典型值40000 |
最小值17/典型值22 |
最小值6500/典型值7500 |
|
比探测率D*(Jones) |
最小值3×10⁸/典型值4×10⁸ |
最小值6.8×106/典型值1×107 |
最小值1.5×10⁸/典型值2.5×10⁸ |
|
噪声密度(μV/√Hz) |
最大值30 |
最大值0.5 |
最大值12 |
|
输出极性 |
负向 |
负向 |
负向 |
-该系列单通道高温热释电传感器比探测率测量带宽10Hz
LC单通道钽酸锂热释电红外探测器电流模式TFC型号数据规格表：
|
参数 |
L2100D2020 |
L2101D2020 |
|
元件尺寸(mm) |
2.0×2.0 |
2.0×2.0 |
|
孔径尺寸(mm) |
5.0mm Sq.，3.5mmSq. |
5.0mm Sq.，3.5mmSq. |
|
封装形式 |
TO-39 3pin |
TO-39 3pin |
|
吸收层材料 |
有机黑色涂层 |
有机黑色涂层 |
|
反馈电阻(GΩ) |
100 |
100 |
|
放大器类型 |
Op-Amp 7 |
Op-Amp 7 |
|
供电电压(V) |
1.8-5.5(推荐3V) |
2.7-10(推荐3V) |
|
响应率(V/W)2 |
最小值100000/典型值150000 |
最小值40000/典型值50000 |
|
比探测率D*(Jones) |
最小值4.5×108/典型值6.0×108 |
最小值7.5×108/典型值9.0×108 |
|
噪声密度(μV/√Hz) |
最大值60 |
最大值14 |
|
输出极性 |
负向 |
负向 |
-该系列单通道高温热释电传感器比探测率测量带宽10Hz与5Hz
LC单通道钽酸锂热释电红外探测器电压模式型号数据规格表：
|
参数 |
L3100X2020 |
L4100X2020 |
|
温度波动补偿TFC |
无 |
有 |
|
元件尺寸(mm) |
2.0×2.0 |
2.0×2.0 |
|
孔径尺寸(mm) |
直径3.5/5.0 |
直径3.5/5.0 |
|
封装形式 |
TO-39 3pin |
TO-39 3pin |
|
吸收层材料 |
有机黑色涂层 |
有机黑色涂层 |
|
反馈电阻(GΩ) |
100 |
100 |
|
放大器类型 |
JEFT 3 |
JEFT 3 |
|
供电电压(V) |
最大值30(推荐9V) |
最大值30(推荐9V) |
|
响应率(V/W) |
最小值340/典型值400 |
最小值160/典型值200 |
|
比探测率D*(Jones) |
最小值6×10⁸/典型值9×10⁸ |
最小值4×10⁸/典型值5×10⁸ |
|
噪声密度(μV/√Hz) |
最大值0.5 |
最大值0.13 |
|
等效噪声功率(W/√Hz) |
最大值3.40×10-10 |
最大值6.0×10-10 |
|
输出极性 |
正向 |
正向 |
-该系列单通道高温热释电传感器比探测率测量带宽10Hz
LC单通道钽酸锂热释电红外探测器绝对最大额定值
|
参数 |
最小值 |
最大值 |
|
ALT31/ALUT31 |
||
|
存储温度℃ |
-25 |
+60 |
|
工作温度℃ |
-20 |
+85 |
|
焊接温度℃ |
+280 |
+300 |
|
L11/21的ESD损坏阈值，HBM等级(V) |
0 |
<250 |
|
L31/41的ESD损坏阈值，HBM等级(V) |
200 |
N/A |

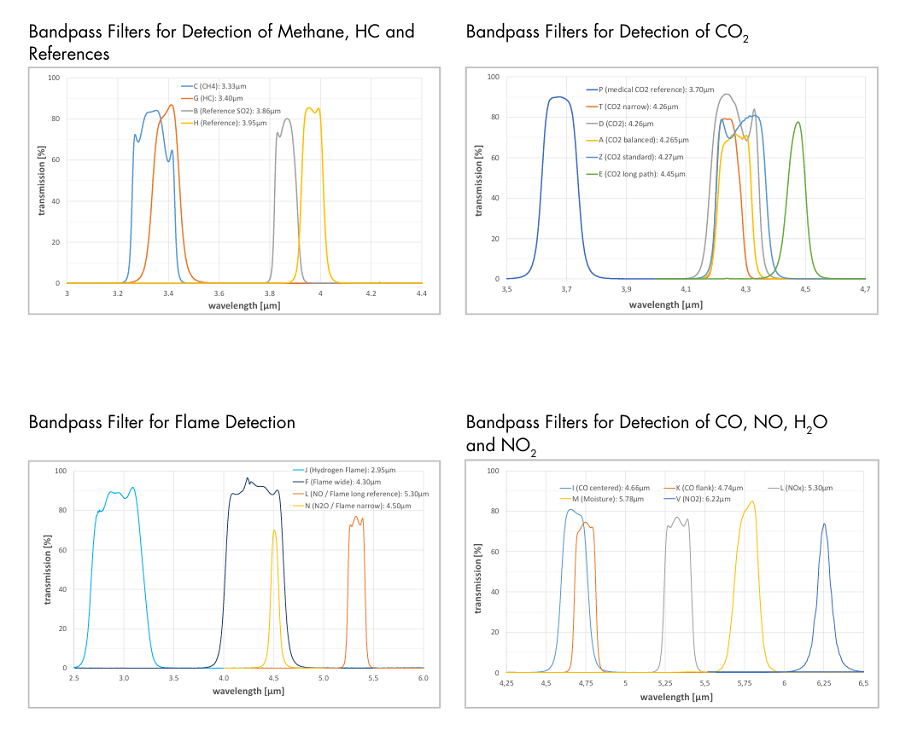

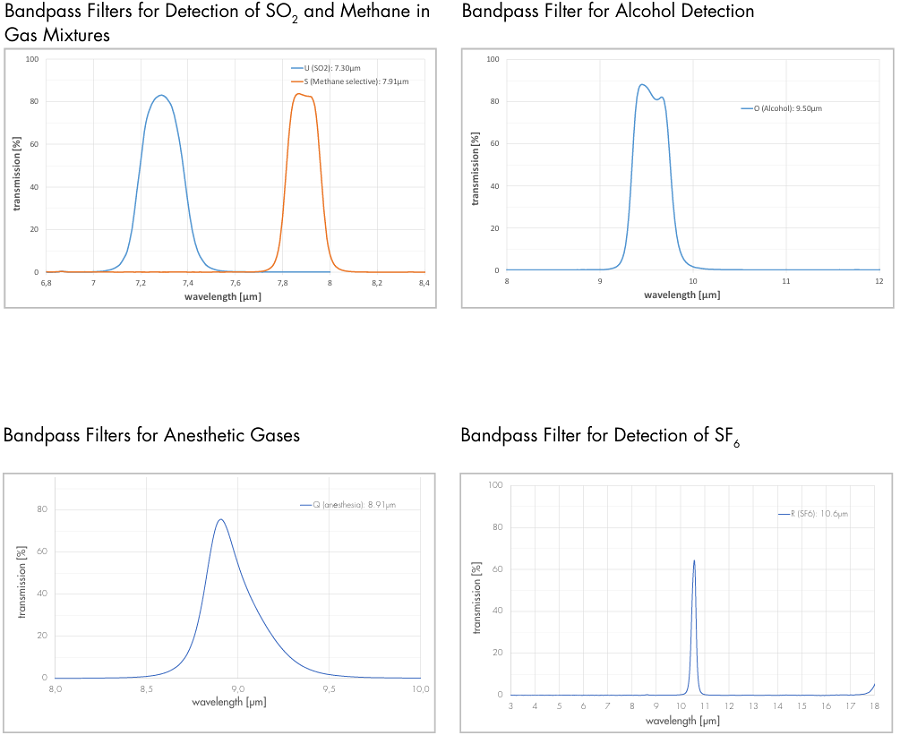

单通道LiTaO3热释电探测器的滤光片透过率曲线：

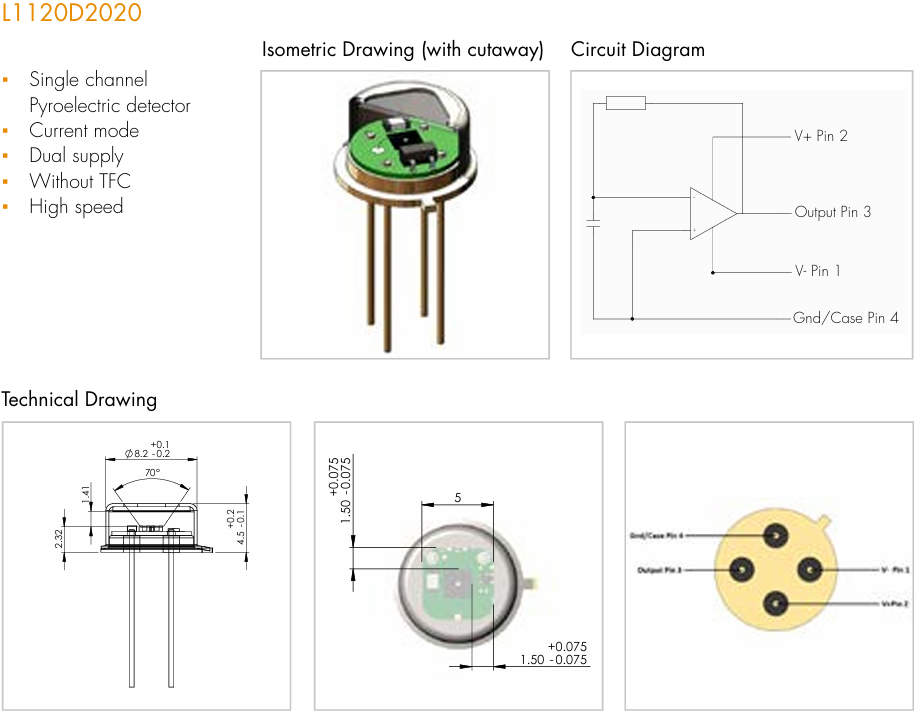

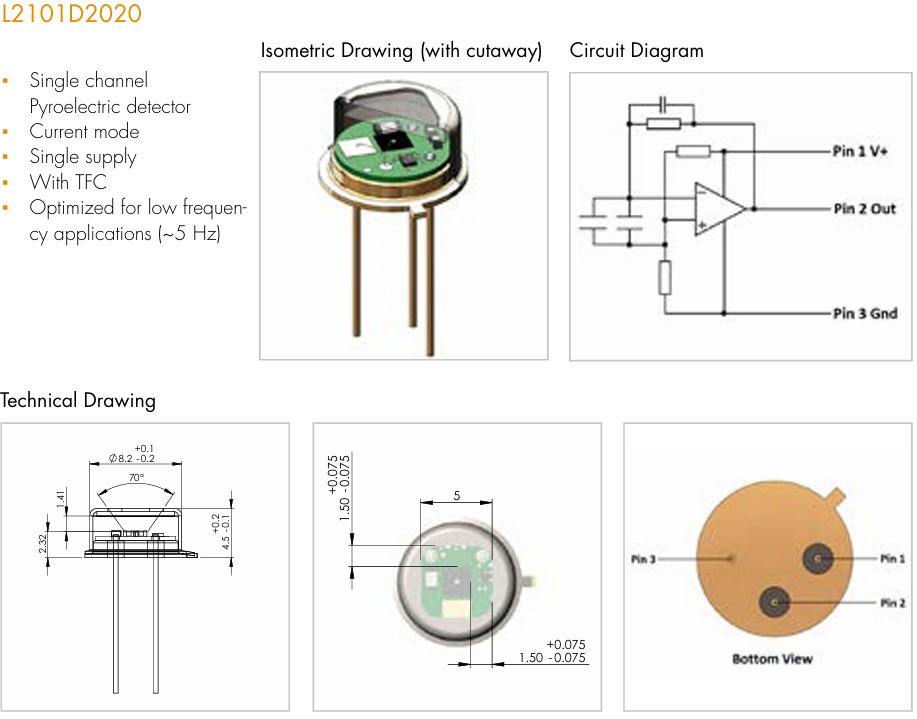

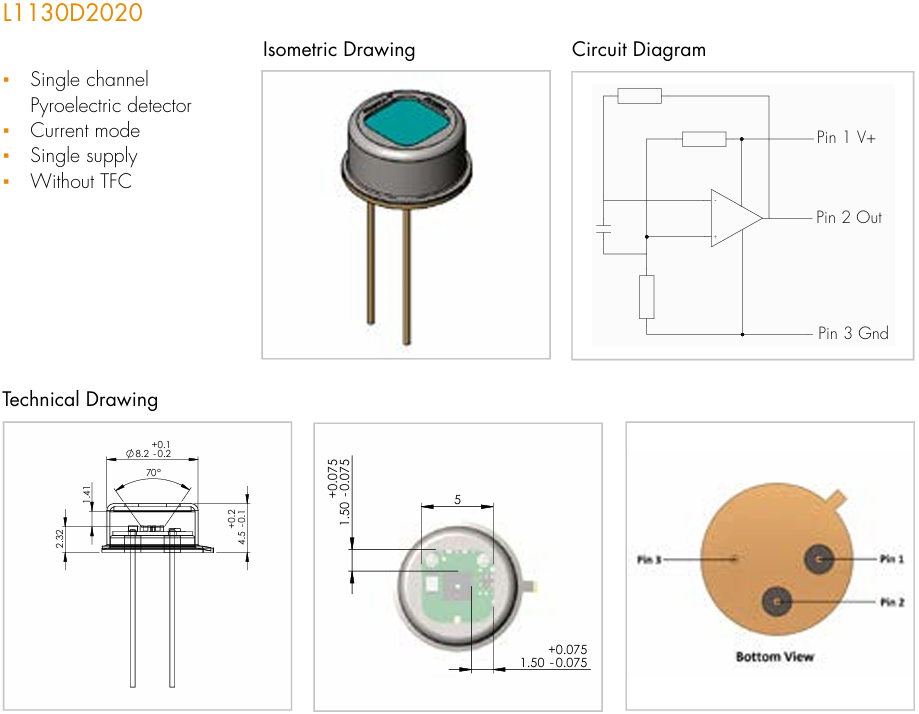

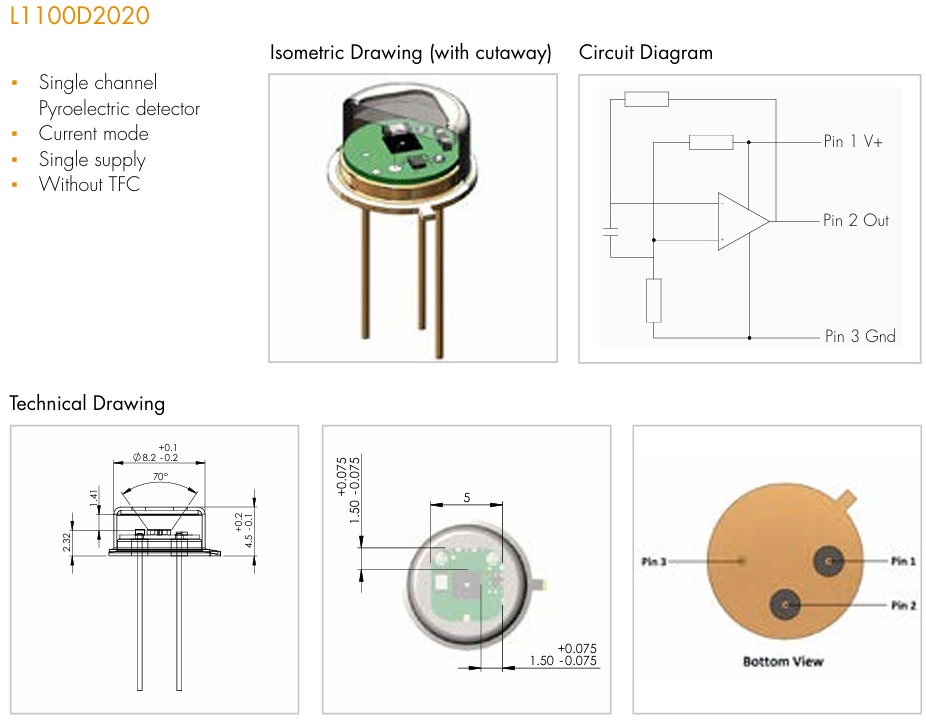

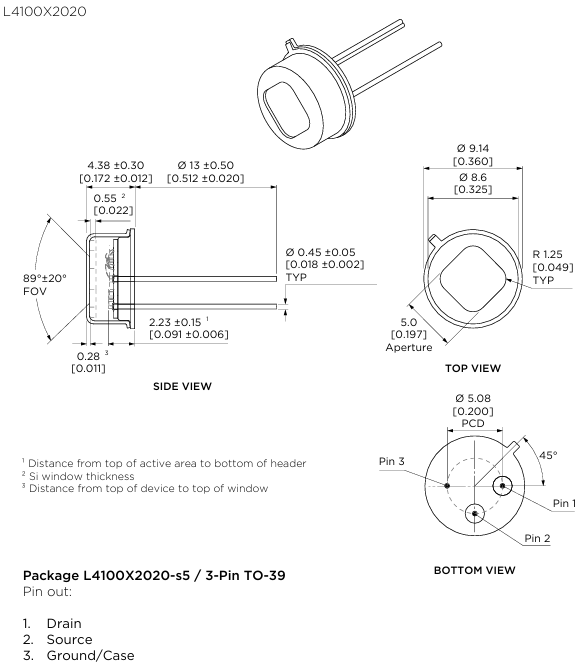

LC单通道高温LiTaO3热释电传感器技术图纸：
Laser
Components单通道热释电探测器L1100D2020、L1200D2020、L1300D2020与L2100D2020、L2101D2020型号。
