刀口式光斑分析仪

刀口式光斑分析仪

以色列DUMA生产的Beam Analyzer光斑分析仪采用刀口式分析的原理,可以实现检测连续激光(CW)的需求,可配置采样器,实现大功率激光的测量。因为其机械式原理,导致该款仪器无法测量脉冲激光。其运用多种探测器材质,可检测UV波段到2700nm的光谱范围,有效探测面积为3mm至10mm,可检测光束尺寸最小为2μm,具备高达0.1μm分辨率。主要满足用户对激光光斑轮廓,光斑位置和功率的分析,同时具备2D/3D建模以及数据导出的功能,包含Excel,World或文本格式导出,方便用户对检测数据进行二次处理

所属品牌: 以色列Duma Optronics

应用类型: 激光测量

产品型号:BA3-SI-USB,BA7-SI-USB,BA3-UV-USB,BA7-UV-USB,BA3-IR3-USB,BA3-IR3E-USB,BA7-IR3-USB,BA7-IR3E-USB,BA3-IR5-USB,BA7-IR5-USB,BA7-IR10-USB

负责人:孙工 激光分析诊断设备
联系电话:13692216712 电子邮箱:zmsun@welloptics.cn

规格书下载 添加到询价单


实现190~2700nm光谱范围,0.1μm分辨率的刀口式光斑分析仪


以色列DUMA公司提供的Beam Anlayzer光斑分析设备采用刀口式分析原理,实现对连续激光的实时监控,可以精准测量光束强度分布,宽度,位置,功率,基本光束形状以及光束质心和椭圆率的检测。探测器头由多个刀刃组成,以扫描光束并捕获激光的强度分布。

该仪器探测头主要采用两种材质,四种类型的探头实现测量方案,主要基于硅探测器和铟镓砷探测器,分别是SI探头,UV-SI探头,InGaAsIR)探头以及IR Enhanced探头,有效覆盖190~2700nm的宽光谱范围。刀口式分析(机械式)原理可以实现高分辨率测量,BA7使用七个单独的刀刃,可以更准确地测量真实的通过收集所有扫描的数据,以便获得光束的形状和尺寸,而BA3仅使用3个刀口,建议用于较小的光束测量以及近高斯光束。同时,使用的刀口越多,获得的细节水平越高。对于明显的非高斯光束,推荐使用七刀口型号(BA7),BA7将重建一个与真实光束非常匹配的曲线。刀口式探测原理可以产生类似于CMOS传感器的效果,因此该款仪器可以搭建二维/三维建模的图像,并通过USB2.0接口达到便捷使用的目的,为用户使用提供了一种便捷的方案。

该刀口型光束分析仪可检测功率范围在900nm~1070nm时为10μW~5mW,因此在检测高功率CW激光时,需配置采样器,海纳光学为用户提供该仪器设备以及与其相匹配的采样器,可以高达平均0.0016采样效率的束流采样器。


刀口型光束分析仪Beam Analyzer主要特点:

-仅可检测连续激光

-独特的断层图像重建技术

-3μm-9mm光束尺寸检测

-精确测量激光光斑轮廓,位置和功率

-实现高精度测量

-可配置采样器,实现高功率激光检测

-可选择由触摸屏控制仪器功能的操作模块,无需连接电脑


刀口式光斑分析仪Beam Analyzer规格参数:

激光类型

CW

光束宽度分辨率

光束直径>100μm1μm

光束直径<100μm0.1μm

光束尺寸

3µm-5mm for BA3-Si and BA3-UV

15µm-10mm for BA7-Si and BA7-UV (Oval)

15µm-9mm for BA7-Si and BA7-UV (Round)

3µm-3mm for BA3-IR3 and BA3-IR3-E

15µm-3mm for BA7-IR3 and BA7-IR3-E

3µm-5mm for BA3-IR5

15µm-5mm for BA7-IR5

15μm-9mm for BA7-IR10

光谱响应

Si 350-1100nm

UV-Si 190-1100nm

IR 800-1800nm

IR Enhanced (E) 1200-2700nm

传感器有效探测面积

3-10

刀口数

3刀口(BA3)或7刀口(BA7

增益

自动控制

帧数

5 fps

功率范围

10μW~5mW(无衰减)

传感器类型

Silicon (Si),

UV-Silicon (UV-Si)

InGaAs (IR)

IR Enhanced (IRE)

光束宽度精度

±2

功率精度

±10

位置精度

1μm

像素尺寸

根据光束尺寸自适应

像素位置深度

12 bits

尺寸(mm

105×87×35(探测器)

特殊版本:

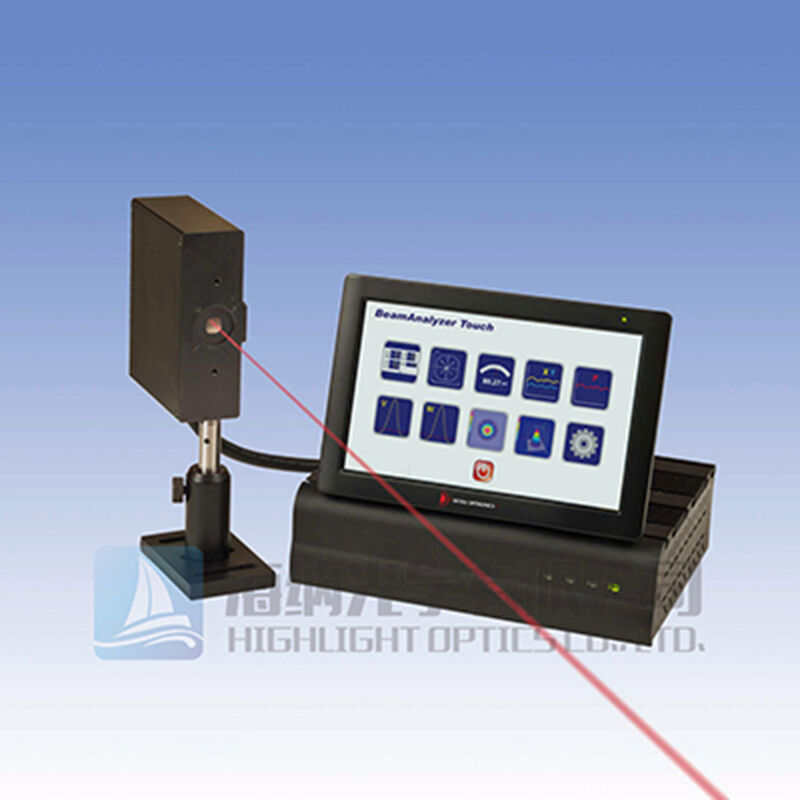

可选购带有LCD 7英寸宽触摸屏移动端的特殊型号,无需连接电脑,由触摸屏移动端操作仪器的运行,内置运行程序及软件。

移动端触摸屏分辨率800X40,对比度3501Windows 7 pro4xRS-2322xLAN端口的工业设备。


刀口式光束分析仪的订购信息:

BA3-Si-USB: 3-blades, Si detector 5mm circular

BA7-Si-USB: 7-blades, Si detector 9mm square

BA3-UV-USB: 3-blades, UV-Si detector 5mm circular

BA7-UV-USB: 7-blades, UV-Si detector 9mm circular

BA3-IR3-USB: 3-blades, InGaAs detector 3mm circular

BA3-IR3E-USB: 3-blades,InGaAs Enhanced 3mm circular

BA7-IR3-USB: 7-blades, InGaAs detector 3mm circular

BA7-IR3E-USB: 7-blades, InGaAs Enhanced 3mm circular

BA3-IR5-USB: 3-blades, InGaAs detector 5mm circular

BA7-IR5-USB: 7-blades, InGaAs detector 5mm circular

BA7-IR10-USB:7-blades, InGaAs detector 10mm circular

询问表格

带*号为必填!
*联系人:
*电子邮箱:
*公司名称:
*联系电话:
留言内容:
*验证码:
验证码

相关应用

激光光斑和尺寸测量

激光光斑和尺寸测量

激光光斑尺寸是标志激光器性能的一项重要参数,也是实际应用中用户非常关心的参量。目前测量激光光斑的方法主要有刀口法、CCD法、照相法、狭缝扫描法、阈值时间法等。CCD法是目前最常用的一种方法。
