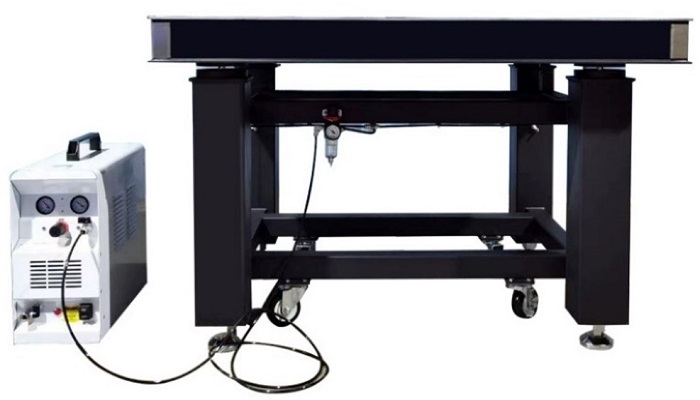

我司提供的气浮隔振平台，采用高性能气浮隔离器和专用气动调平阀系统。气浮隔振光学平台的台面为高导磁不锈钢，平面度≤0.02-0.05mm/m²，粗糙度≤0.6μm。气浮隔震平台的固有频率垂直方向1.0-2Hz，水平方向1.0-1.7Hz。气浮式隔振平台在5Hz时垂直隔振效率75-92%，水平88-94%；光学气浮隔振平台在10Hz时垂直90-95%，水平92-98%。气浮隔震光学平台的负载能力1000kg（4支撑）/1500kg（6支撑）。
所属品牌：
应用类型：
产品型号：
负责人：包程鑫
联系电话：13417596712
电子邮箱：cxbao@welloptics.cn
垂直1-2Hz, 水平1-1.7Hz, 平面度≤0.02-0.05mm/m²的气浮式光学隔振台
我们提供的气浮减震平台采用高性能的气浮台气动隔离器和专用气动调平阀系统，具备优异的隔振性能。光学气浮隔振台的台面采用SUS430（1Cr17）国标级优质高导磁不锈钢，内芯为蜂窝粘接结构，提供优异的阻尼隔振性能。光学气浮减震台的台面板厚度≥6mm，平面度≤0.02-0.05mm/m²，粗糙度≤0.6μm。光学气浮隔震台表面经精密研磨处理，哑光效果。气浮隔振平台的台面分布标准M6螺纹孔阵列，间距25×25mm，边距37.5mm，方便安装各种光学组件。气浮隔振光学平台的整体高度800mm，总高度可调范围-15~+15mm。气浮隔震平台的工作台厚度可选50/100/200/300mm，尺寸范围600×600mm至10000×2000mm可定制。
气浮式隔振平台固有频率垂直方向1.0-2Hz，水平方向1.0-1.7Hz，隔振效率高，能有效消除外界振动干扰。气浮台的最大空气压力0.7MPa，推荐工作气压0.3-0.4MPa。光学气浮隔振平台的负载能力：4个支撑脚时1000kg，6个支撑脚时1500kg。
气浮隔震光学平台/光学气浮隔振台的主要特点：
-高性能气动隔离器+专用气浮台气动调平阀系统
-自动调节水平功能
-固有频率低：垂直1.0-2Hz，水平1.0-1.7Hz
-高隔振效率：5Hz时垂直75-92%/水平88-94%；10Hz时垂直90-95%/水平92-98%
-高导磁不锈钢台面，厚度≥6mm，精磨哑光处理
-标准M6螺纹孔阵列（25×25mm间距，37.5mm边距）
-整体高度800mm，可调范围±15mm
-负载能力最高1500kg（6支撑）
-尺寸范围宽，最大可达10000×2000mm
气浮式光学隔振台的通用技术指标：
|
规格参数 |
气浮式隔振平台的指标 |
|
平面度 |
≤0.02-0.05mm/m² |
|
粗糙度 |
≤0.6μm |
|
固有频率（垂直） |
1~2Hz |
|
固有频率（水平） |
1~1.7Hz |
|
垂直隔振效率（5Hz） |
75-92% |
|
垂直隔振效率（10Hz） |
90-95% |
|
水平隔振效率（5Hz） |
88-94% |
|
水平隔振效率（10Hz） |
92-98% |
|
台面材料 |
SUS430（1Cr17）高导磁不锈钢，厚度≥6mm |
|
螺纹孔规格 |
M6 |
|
螺纹孔间距 |
25×25mm |
|
边距 |
37.5mm |
|
整体高度 |
800mm |
|
总高度可调范围 |
-15~+15mm |
|
台面厚度 |
50/100/200/300 mm（可定制） |
|
尺寸范围 |
600×600mm~10000×2000mm |
|
负载能力 |
1000 kg（4支撑）/1500 kg（6支撑） |
|
最大空气压力 |
0.7 MPa |
|
推荐工作气压 |
0.3-0.4 MPa |
光学气浮减震台的命名规格：
为了方便客户理解，我们特意将我们的光学气浮隔震台型号命名为：AFT(1/3)- (W)xxxx-(G)，
其中AFT为光学气浮隔振台Air-flotation vibration isolation optical table的缩写；(1/3)表示单线摆single-wire pendulum或者三线摆Three-wire pendulum气浮式隔振平台，不填则代表普通光学气浮减震台；W为焊接台面Welding，没有则表示粘接台面（默认常规），后面xxxx表示气浮隔震光学平台的尺寸，单位为m；最后的G表示气浮减震平台的台面为大理石材质Granite。
比如AFT-1209-G表示三线摆粘接台面，大理石材质，尺寸长1.2米宽0.9米的光学气浮隔震台。
气浮隔震平台/气浮式隔振平台的标准品规格参数：
|
标准型号 |
台面尺寸mm |
负载kg |
支架重量kg |
|
AFT-0606 |
600×600×50 |
1300 |
85 |
|
AFT-0906 |
900×600×50 |
1300 |
89 |
|
AFT-1008 |
1000×800×100 |
1300 |
94 |
|
AFT-1206 |
1200×600×100 |
1300 |
94 |
|
AFT-1208 |
1200×800×100 |
1300 |
105 |
|
AFT-1209 |
1200×900×100 |
1300 |
105 |
|
AFT-1212 |
1200×1200×100 |
1300 |
110 |
|
AFT-1509 |
1500×900×100 |
4000 |
146 |
|
AFT-1510 |
1500×1000×200 |
4000 |
146 |
|
AFT-1512 |
1500×1200×200 |
4000 |
150 |
|
AFT-1809 |
1800×900×200 |
4000 |
150 |
|
AFT-2010 |
2000×1000×200 |
4000 |
175 |
|
AFT-2012 |
2000×1200×200 |
4000 |
175 |
|
AFT-2015 |
2000×1500×200 |
4000 |
178 |
|
AFT-2418 |
2400×1800×200 |
4000 |
178 |
|
AFT-3012 |
3000×1200×300 |
6000 |
242 |
|
AFT-3015 |
3000×1500×300 |
6000 |
245 |
|
AFT-3018 |
3000×1800×300 |
6000 |
248 |
|
AFT-3512 |
3500×1200×300 |
6000 |
249 |
|
AFT-3515 |
3500×1500×300 |
6000 |
252 |
|
AFT-3518 |
3500×1800×300 |
6000 |
256 |
|
AFT-3520 |
3500×2000×300 |
6000 |
259 |
|
AFT-4212 |
4200×1200×300 |
6000 |
278 |
|
AFT-4215 |
4200×1500×300 |
6000 |
280 |
|
AFT-4218 |
4200×1800×300 |
6000 |
285 |
|
AFT-4220 |
4200×2000×300 |
6000 |
288 |
|
AFT-4515 |
4500×1500×300 |
6000 |
288 |
|
AFT-6020 |
6000×2000×400 |
12000 |
498 |
|
AFT-7020 |
7000×2000×400 |
12000 |
532 |
除以上标准型号外，我们还可提供部分特殊尺寸的气浮台，根据客户需求提供相应的气浮隔震台。
气浮减震平台的使用注意事项：
-请使用推荐工作气压（0.3-0.4MPa），避免超压运行
-定期检查气路密封性，防止漏气影响隔振性能
-请勿用酸性液体清洗光学气浮隔振平台，以免破坏产品表面质量
-请勿将气浮隔震台放置在高温、潮湿或高强度振源处
-请勿用水冲洗气浮式光学隔振台
-超载偏重时，系统会自动调整水平，但应避免长时间超载
