Spectrogon是一家源自瑞典的光学元件供应商，其激光调谐平面光栅的波长范围400-1600nm，高效率激光调谐衍射光栅拥有标准型号可选，其中标准品效率高达92%。瑞典Spectrogon光栅的激光波长调谐平面光栅英文名是Pulse Compression Gratings，结构类型是Littrow配置(经典激光调谐方案)，支持高效率衍射（>90%）。用于激光调谐的平面光栅具有极低杂散光和高效率的特点，主要用于激光波长调谐和染料激光器等。
所属品牌： 瑞典Spectrogon
应用类型：
产品型号：G 1100 W x H x Thk 1200-1600nm (TM/-1) constant incidence angle 75°
负责人：韦邦群
联系电话：18927460030
电子邮箱：bqwei@welloptics.cn
Littrow配置,支持高效率衍射(>90%),400-4600nm,激光调谐平面光栅
Spectrogon是一家源自瑞典的光学元件供应商，专注于提供基于干涉和衍射技术的先进光学部件与子系统，尤其是在衍射光学元件方面，具有声誉和顶尖技术实力的专业公司。瑞典Spectrogon的核心产品是衍射全息光栅，本文介绍用于激光调谐的平面光栅，英文名是Plane Gratings for laser tuning，具有极低杂散光和高效率的特点，并针对特定应用进行了优化，还可称为高效率激光调谐衍射光栅。Spectrogon光栅波长范围200至2000nm，还可为用户提供定制服务。

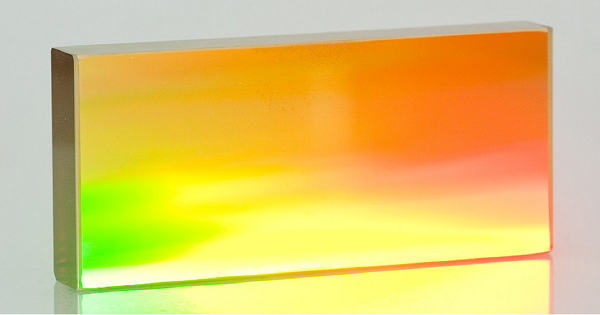

Spectrogon光栅/激光调谐平面光栅(Plane Gratings for laser tuning)图示
订购瑞典Spectrogon激光调谐平面光栅/用于激光调谐的平面光栅(Plane Gratings for laser tuning)时，请参照以下格式，或从下方标准Spectrogon光栅列表中选择。
G 1100 W x H x Thk 1200-1600nm (TM/-1) constant incidence angle 75°
- G代表掠入射光栅，P代表Plano，L代表Littrow光栅（可选信息）
- 1100是凹槽密度(凹槽频率)，单位：凹槽grooves/mm
- W是与光栅槽平行的基材尺寸，单位：mm
- H是与光栅槽垂直的基材尺寸，单位：mm
- Thk是毛坯料的厚度，单位：mm
- 1200-1600nm是所需的优化范围，也可指定波长范围或具有峰值波长的范围
- (TM/-1)是所需的偏振状态和衍射阶次，光栅应针对此进行优化。TE以及平均值(TM+TE)/2也可指定
- 恒定偏差10°是光栅应优化的配置，也可指定恒定入射角θ°
其他规格的激光调谐平面光栅/用于激光调谐的平面光栅/高效率激光调谐衍射光栅可根据需求定制，请联系我们！
瑞典Spectrogon激光波长调谐平面光栅/高效率激光调谐衍射光栅的标准型号表：
注：所示Spectrogon光栅中的激光波长调谐平面光栅(Plane Gratings for laser tuning)的效率曲线仅适用于指定几何结构和波长，实际值可能因使用几何结构和测量技术而有所不同。
|
