德国Gigahertz-Optik的MSC15手持式照度计光谱仪，可用于超过30种不同的LED照明测量，如：明暗照度、颜色特性、CCT、CRI、TM-30-20、PAR、胆红素等。MSC15手持照度光谱仪的尖端设计专注于测量精度，而非不必要的深奥电子特征。这使得MSC15以诱人的价格成为高品质的LED测光仪。光谱范围在360nm和830nm之间（根据CIE S023的V-lambda范围），光谱带宽为10nm。
所属品牌： 德国Gigahertz-Optik
应用类型：
产品型号：MSC15
负责人：李工
联系电话：13691926712
电子邮箱：zxli@welloptics.cn
MSC15，用于LED照明光谱范围360nm-830nm的手持照度光谱仪
德国Gigahertz-Optik的小型MSC15手持式照度计光谱仪设计专注于照度光谱、颜色和显色的精确测量，其为了测量精度专门设计，而非不必要的深奥电子特征。LED手持式光谱仪MSC15的光传感器包括一个快速光谱辐射计，其光谱范围在360nm和830nm之间（根据CIE S023的V-lambda范围），光谱带宽为10 nm。该设备还集成了光带宽校正特性（CIE 214），以便进一步提高基于光谱测量数据计算的值的质量。手持式照度光谱仪MSC15可以用于超过30种不同的LED照明测量，如：明暗照度、颜色特性、CCT、CRI、TM-30-20、PAR、胆红素等。MSC15手持照度光谱仪拥有出色的余弦响应以及宽泛的测量范围，可以直观简单的使用彩色触摸屏操作。除此之外，MSC15手持照度光谱仪还具有长续航能力，能够8小时以上不间断运行。LED测光仪包括其配套软件都通过USB即插即用连接。

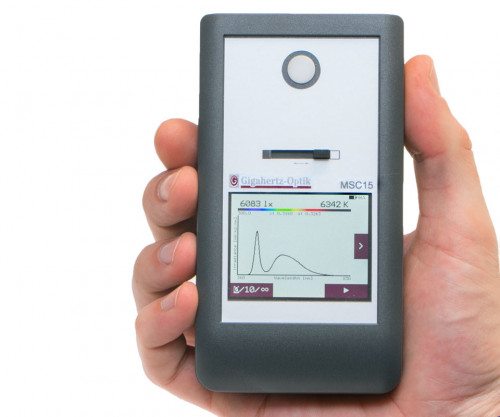

图1. 手持式照度光谱仪MSC15用于测量照明行业中的照度、光谱、颜色和显色性。
与LED照明技术相比，传统照明方式正迅速被替代，LED在照明质量控制方面表现更为优越。当前，多项国际标准已对室内外照明系统在“质”与“量”、能效及使用寿命等方面提出明确要求。在照明行业中，光度测量通常关注投射在表面的光强（即照度）及光色属性（如相关色温CCT和显色指数CRI）。LED灯具因其发射光谱具有高度灵活性，使得光谱级的照度与颜色测量已成为高端测光设备的核心功能。
图2. 显示光谱功率分布、明照勒克斯和CCT
MSC15 LED手持式光谱仪优异的余弦响应与宽广的测量范围，是保障在各种复杂照明条件下实现精确照度测量的关键特性，这依赖于精密设计的余弦校正入射光学系统。手持式照度光谱仪MSC15具备出色的余弦响应（f2≤3%），同时可在1lx至350,000lx范围内进行准确的照度与颜色测量。
MSC15手持式照度计光谱仪配备直观的彩色触摸屏，操作简便。用户可通过配置菜单启用或停用各项测量显示功能。其内置锂离子电池支持USB 2.0充电，续航时间超过8小时。通过附赠软件，用户还可远程操控设备并读取数据。
MSC15手持式照度计光谱仪配套软件支持经USB 2.0接口对MSC15进行控制，以数字和图形形式呈现全部测量参数，并可对测量数据进行保存、加载与导出。此外，用户可通过该软件灵活配置设备界面中显示的测量信息。
MSC15 LED手持式光谱仪还内置存储器，最多可保存100组测量数据，便于后续通过软件读取，并支持直接在设备屏幕上管理已存数据。
图3. CRI的显示
精确且可追溯的校准是光度测量设备的核心质量保障。MSC15由获得DAkkS认证（D-K-15047-01-00）的Gigahertz-Optik校准实验室，依据ISO/IEC 17025标准，对其光谱响应及光谱辐照度进行校准，每台设备均附有相应校准证书。
该MSC15手持照度光谱仪适用于LED及其他多种光源，支持超过30种不同的光学、光谱、颜色与光化参数测量，可广泛用于现场检测、实验室研究及生产质量控制。
针对园艺照明应用，手持光谱仪MSC15可测量LED植物生长灯所产生的光合有效辐射（PAR），并直接显示光合光子通量密度（PPFD，单位µmol/m²s，波长范围400–700 nm），用于评估单位时间单位面积内PAR波段的光子总数。
在光医学应用方面，该LED测光仪可依据现行标准与指南，准确测量用于新生儿高胆红素血症光疗设备的性能，不分灯具类型或生产厂商。手持光谱仪MSC15直接显示符合IEC 60601-2-50:2009+A1:2016的总胆红素辐照度Ebi（mW/cm²），以及符合美国儿科学会最新建议的平均光谱辐照度（µW/cm²/nm）。
对于关注人体昼夜节律的“以人为本”照明（HCL），需引入超出传统光度与色度指标的新评价体系（参见CIE TN 003:2015）。手持光谱仪MSC15依据CIE S 026:2018，直接提供黑色素辐照度、黑色素照度（等效黑色素勒克斯）及黑色素日光等效照度等参数。
Gigahertz-Optik LED测光仪MSC15规格：
|
一般 |
|
|
简要描述 |
用于测量照度、光谱、光色和显色性的分光辐射计 |
|
主要特点 |
移动仪表、具有10nm光学带宽和附加光学带宽校正(CIE214)的光谱辐射计、精确的余弦视场功能、具有超过8小时工作时间的锂离子电池 |
|
测量范围 |
1lx至350,000lx，360nm至830nm |
|
典型应用 |
用于照明行业的精密光谱测光表 |
|
校准 |
工厂校准。可溯源至国际校准标准。 |
|
产品 |
|
|
MSC15 |
用于照度和光色的手持式仪表。彩色触摸屏，简单直观，操作清晰，显示视图排列清晰。可以存储10个测量点并选择不同的显示视图。 （根据DIN 5032-7的B级或根据JIS C 1609-1:2006 的 AA） |
|
测量的数量 |
照度明视 照度暗视 光谱辐照度 颜色坐标(x,y) CCT CRI（显色指数） PAR-PPFD 黑色素辐照度 黑视照度（等效黑视勒克斯） 黑视日光等效照度 胆红素(Ebi)的总辐照度 胆红素(AAP)的平均光谱辐照度 其他颜色量以及软件（x、y、u´、v´、X、Y、Z、delta uv、色温、显色指数(CRI)Ra、R1-R15、TM-30-20、CQS、CIE-170等） |
|
输入光学元件 |
扩散器窗，直径10mm，余弦校正视野，f2 ≤ 3 % |
|
光谱检测器 |
|
|
光谱范围 |
(360-830)nm |
|
光带宽度 |
10nm根据CIE 214应用光带宽校正 |
|
测量范围典型的白光LED |
(1-350000)lx |
|
CCT 测量范围 |
(1700-17000)K |
|
ΔCCT |
± 50K(standard illuminant type A, k=2) ± 3MK-1(Standard illuminant type A, k=1) ± 4%(depending on the LED spectrum, k=2) |
|
Δy Δx不确定度 |
± 0.002 (Standard illuminant A, k=2) |
|
重复性 |
± 0.0002 |
|
峰值波长 |
± 1nm |
|
校准 |
|
|
校准不确定性 |
照度（标准光源A，k=2）+/-3% 照度（典型LED，k=2）+/-4% （可溯源至国标，含标准不确定性。） |
|
杂项 |
|
|
接口 |
USB 2.0 |
|
温度范围 |
操作：（10至30）°C；储存：（-10至50）°C |
|
电源 |
5VDC通过USB |
|
电源 |
可充电电池 工作8小时（连续测量，100%显示背光开启） 13.5小时运行（一次测量，待机模式，100%显示背光开启） 运行30小时（一次测量，待机模式，显示屏背光减少至10%（足以满足室内照明条件）） |
|
显示器 |
彩色触摸屏 |
|
尺寸规格 |
136mm × 74mm × 32mm |
|
重量 |
160g |
