美国IPOptica高功率旋光器和隔离器,HPTG工作波段在1000–1090nm，适配1064nm等光纤、固体激光器，面向工业高功率激光加工、激光放大等场景，连续光实测耐受功率最高400W。HPTG高功率旋光器与隔离器的通光孔径2mm-70mm，这款法拉第隔离器&旋光器隔离度＞35dB，透射率＞99%。HPTG系列大口径高功率隔离器,旋光器不同孔径对应标准化壳体尺寸，超大口径规格加厚壳体提升散热与结构强度，这款400W高功率大孔径光隔离器可用于超快激光放大、科研固体激光系统、高功率光纤振荡源等领域。
所属品牌： IPOptica
应用类型：
产品型号：HPTG-R-02-1030，HPTG-I-02-1030-000-045，HPTG-I-02-1030-000-090
负责人：韦邦群
联系电话：18927460030
电子邮箱：bqwei@welloptics.cn
1000–1090nm,2mm-70mm,功率400W，旋光器和隔离器HPTG系列
美国IPOptica高功率旋光器和隔离器,HPTG为在1000至1100nm波长范围内为固态激光器和光纤激光器提供卓越的保护而设计。HPTG系列大口径高功率隔离器,旋光器支持大光阑范围的设备，并已通过高达400W的连续波功率测试。
HPTG高功率旋光器与隔离器/400W高功率大孔径光隔离器的高品质源于美国IPOptica在美学与工程设计、理论数据模拟、精密加工及质量控制方面积累的多年经验，其专门设计旨在满足高功率损伤阈值、低吸收、低插入损耗和高隔离度等要求。

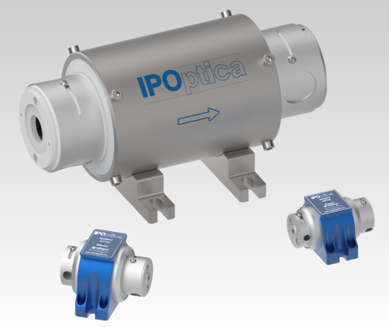

HPTG高功率旋光器与隔离器/ HPTG系列大口径高功率隔离器,旋光器图示
美国IPOptica高功率旋光器和隔离器,HPTG的优势：
- 高损伤阈值、低插入损耗，适配各类高功率激光
- 低热透镜效应、低热退偏现象，高功率下光束畸变小
- 可按需定制正交偏振隔离光路或布儒斯特隔离光路
- 可调输入偏振状态
- 1000nm范围内大孔径可达70mm
- 可靠的质量和集成设计满足恶劣工作环境
- 隔绝脉冲、连续激光器产生的光路反射回光
- 消除光源频率漂移，保护种子光源
- 隔离激光放大器产生的放大自发辐射（ASE）
高功率旋光器和隔离器,HPTG/400W高功率大孔径光隔离器的规格参数：
|
型号 |
HPTG
|
|
|
High Power 1030nm, 1045nm, 1053nm, 1064nm (1000-1100nm) |
||
|
通光孔径D |
2mm, 2.5mm, 3.5mm, 4mm, 5mm, 6mm, 8mm |
10mm/12mm, 15mm, 20mm, 25mm, 30mm,35mm, 45mm, 60mm, 70mm |
|
工作波长 |
1000 ~ 1090nm |
|
|
旋光角度 |
45° ± 0.5° |
45° ± 1° |
|
损伤阈值 |
10J/cm²@10ns (MAX15J/cm² On request) 1J/cm²@8ps (MAX1.5J/cm² On request) |
|
|
峰值隔离度 |
>35dB(隔离器) |
|
|
透射率 |
旋光器>98% typically>99% 隔离器>96% typically>98% |
|
|
储存温度范围 |
-40°C~70°C |
-10°C~60°C |
|
可调温度范围 |
20°C±10°C/根据要求 |
|
|
隔离光束指向 |
<3mrad |
按要求提供 |

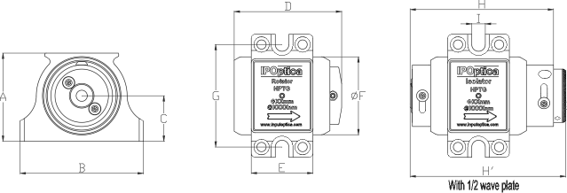

HPTG系列大口径高功率隔离器,旋光器/HPTG高功率旋光器与隔离器的外形尺寸：
|
通光孔径 |
A(mm) |
B(mm) |
C(mm) |
D(mm) |
E(mm) |
F(mm) |
G(mm) |
H(mm) |
H’(mm) |
I(mm) |
|
2mm |
33 |
60 |
16.5 |
34.5 |
15 |
28.8 |
35 |
36.3 |
41.6 |
3.3 |
|
2.5mm |
33 |
60 |
16.5 |
34.5 |
15 |
28.8 |
35 |
46.8 |
46.8 |
3.3 |
|
3.5mm |
43 |
60 |
22.2 |
40.5 |
25 |
38 |
45 |
59.9 |
63.8 |
6.6 |
|
4mm |
43 |
60 |
22.2 |
43 |
25 |
38 |
50 |
62.4 |
66.3 |
6.6 |
|
5mm |
43 |
60 |
22.2 |
52.5 |
30 |
38 |
50 |
71.9 |
75.8 |
6.6 |
|
6mm |
43 |
60 |
22.2 |
52.5 |
30 |
38 |
50 |
75.8 |
75.8 |
6.6 |
|
8mm |
54.4 |
72 |
27.6 |
57.5 |
30 |
49.4 |
60 |
82.9 |
86.7 |
6.6 |
|
10/12mm |
71.3 |
90 |
36.2 |
72 |
40 |
64.2 |
70 |
110.2 |
115 |
6.6 |
|
15mm |
79.2 |
100 |
39.2 |
101.4 |
50 |
72.2 |
76 |
144.1 |
148.3 |
6.6 |
|
20mm |
79.2 |
100 |
39.2 |
117.7 |
50 |
72.2 |
76 |
175.5 |
179.5 |
6.6 |
|
25mm |
129 |
150 |
72 |
167 |
111 |
114 |
120 |
256.6 |
258.8 |
10 |
|
30mm |
138 |
165 |
72 |
34.1 |
80 |
132 |
135 |
250.6 |
252.8 |
10 |
|
35mm |
138 |
165 |
72 |
34.1 |
100 |
132 |
135 |
250.6 |
284.8 |
10 |
|
40mm |
138 |
165 |
72 |
190.3 |
135 |
132 |
135 |
356.5 |
N/A |
10 |
|
45mm |
138 |
165 |
72 |
190.3 |
135 |
132 |
135 |
368.5 |
N/A |
10 |
|
50~70mm |
Up on request |
|||||||||

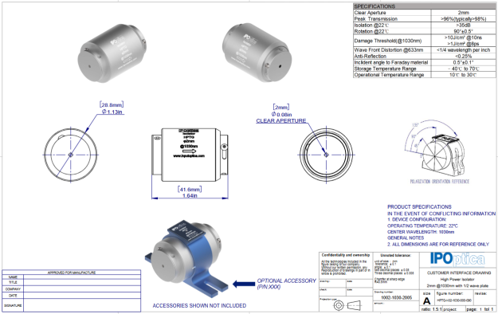

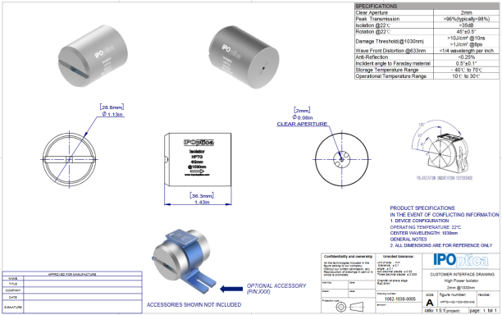

HPTG系列大口径高功率隔离器,旋光器/400W高功率大孔径光隔离器的图号(figure number)：
|
旋光器(Rotator) |
隔离器(Isolator) |
|
HPTG-R-02-1030 |
HPTG-I-02-1030-000-045 |
|
HPTG-I-02-1030-000-090 |
|
|
HPTG-R-02-1064 |
HPTG-I-02-1064-000-045 |
|
HPTG-I-02-1064-000-090 |
|
|
HPTG-R-S2-1030 |
HPTG-I-S2-1030-000-045 |
|
HPTG-I-S2-1030-000-090 |
|
|
HPTG-R-S2-1064 |
HPTG-I-S2-1064-000-045 |
|
HPTG-I-S2-1064-000-090 |
|
|
HPTG-R-S3-1030 |
HPTG-I-S3-1030-000-045 |
|
HPTG-I-S3-1030-000-090 |
|
|
HPTG-R-S3-1064 |
HPTG-I-S3-1064-000-045 |
|
HPTG-I-S3-1064-000-090 |
|
|
HPTG-R-04-1030 |
HPTG-I-04-1030-000-045 |
|
HPTG-I-04-1030-000-090 |
|
|
HPTG-R-04-1064 |
HPTG-I-04-1064-000-045 |
|
HPTG-I-04-1064-000-090 |
|
|
HPTG-R-05-1030 |
HPTG-I-05-1030-000-045 |
|
HPTG-I-05-1030-000-090 |
|
|
HPTG-R-05-1064 |
HPTG-I-05-1064-000-045 |
|
HPTG-I-05-1064-000-090 |
|
|
HPTG-R-06-1030 |
HPTG-I-06-1030-000-045 |
|
HPTG-I-06-1030-000-090 |
|
|
HPTG-R-06-1064 |
HPTG-I-06-1064-000-045 |
|
HPTG-I-06-1064-000-090 |
|
|
HPTG-R-08-1030 |
HPTG-I-08-1030-000-045 |
|
HPTG-I-08-1030-000-090 |
|
|
HPTG-R-08-1064 |
HPTG-I-08-1064-000-045 |
|
HPTG-I-08-1064-000-090 |
|
|
HPTG-R-12-1030 |
HPTG-I-12-1030-000-045 |
|
HPTG-I-12-1030-000-090 |
|
|
HPTG-R-12-1064 |
HPTG-I-12-1064-000-045 |
|
HPTG-I-12-1064-000-090 |
|
|
HPTG-R-15-1030 |
HPTG-I-15-1030-000-045 |
|
HPTG-I-15-1030-000-090 |
|
|
HPTG-R-15-1064 |
HPTG-I-15-1064-000-045 |
|
HPTG-I-15-1064-000-090 |
|
|
HPTG-R-20-1030 |
HPTG-I-20-1030-000-045 |
|
HPTG-I-20-1030-000-090 |
|
|
HPTG-R-20-1064 |
HPTG-I-20-1064-000-045 |
|
HPTG-I-20-1064-000-090 |
|
|
HPTG-R-25-1030 |
HPTG-I-25-1030-000-045 |
|
HPTG-I-25-1030-000-090 |
|
|
HPTG-R-25-1064 |
HPTG-I-25-1064-000-045 |
|
HPTG-I-25-1064-000-090 |
|
|
HPTG-R-30-1030 |
HPTG-I-30-1030-000-045 |
|
HPTG-I-30-1030-000-090 |
|
|
HPTG-R-30-1064 |
HPTG-I-30-1064-000-045 |
|
HPTG-I-30-1064-000-090 |
|
|
HPTG-R-35-1030 |
HPTG-I-35-1030-000-045 |
|
HPTG-I-35-1030-000-090 |
|
|
HPTG-R-35-1064 |
HPTG-I-35-1064-000-045 |
|
HPTG-I-35-1064-000-090 |
|
|
HPTG-R-40-1030 |
HPTG-I-40-1030-000-045-TFP |
|
HPTG-R-40-1064 |
HPTG-I-40-1064-000-045-TFP |
|
HPTG-R-45-1030 |
HPTG-I-45-1030-000-045-TFP |
|
HPTG-R-45-1064 |
HPTG-I-45-1064-000-045-TFP |
