CryLaS FTSS355-Q系列355nm脉冲激光器是一款采用被动调Q技术的二极管泵浦固体激光器（DPSS），包含型号：FTSS355-Q1、FTSS355-Q2、FTSS355-Q3、FTSS355-Q4_1k，具备≤1.4ns超短脉宽、最高42μJ单脉冲能量及最高20kHz重复频率，支持内部与外部触发，提供从OEM模块到独立控制器的多种集成方案，以紧凑结构、优异光束质量和稳定能量输出广泛应用于生物医学、检测分析及科研等领域。
所属品牌： 德国CryLaS
应用类型：
产品型号：FTSS355-Q1、FTSS355-Q2、FTSS355-Q3、FTSS355-Q4_1k
负责人：戴湘麟
联系电话：13423881512
电子邮箱：team5@welloptics.cn
CryLaS 355nm脉冲激光器，脉宽≤1.4ns、＞42μJ、≤20kHz
FTSS355-Q系列激光器属于CryLaS GmbH推出的被动调Q二极管泵浦固体激光器（DPSS），其型号有FTSS355-Q1、FTSS355-Q2、FTSS355-Q3、FTSS355-Q4_1k，也称为355nm纳秒激光器/二极管泵浦固态激光器/固体激光器/355nm被动调Q激光器。该系列采用微芯片结构，核心由Nd:YAG激光晶体与Cr:YAG可饱和吸收体键合而成，并通过非线性光学频率转换实现紫外波段输出。其355nm波长适用于多种生物检测与工业应用场景，具备结构紧凑、操作简便、性能稳定等特点。
激光器支持内部与外部触发方式，具备单脉冲触发与脉冲串模式，适用于OEM集成与科研系统搭建。

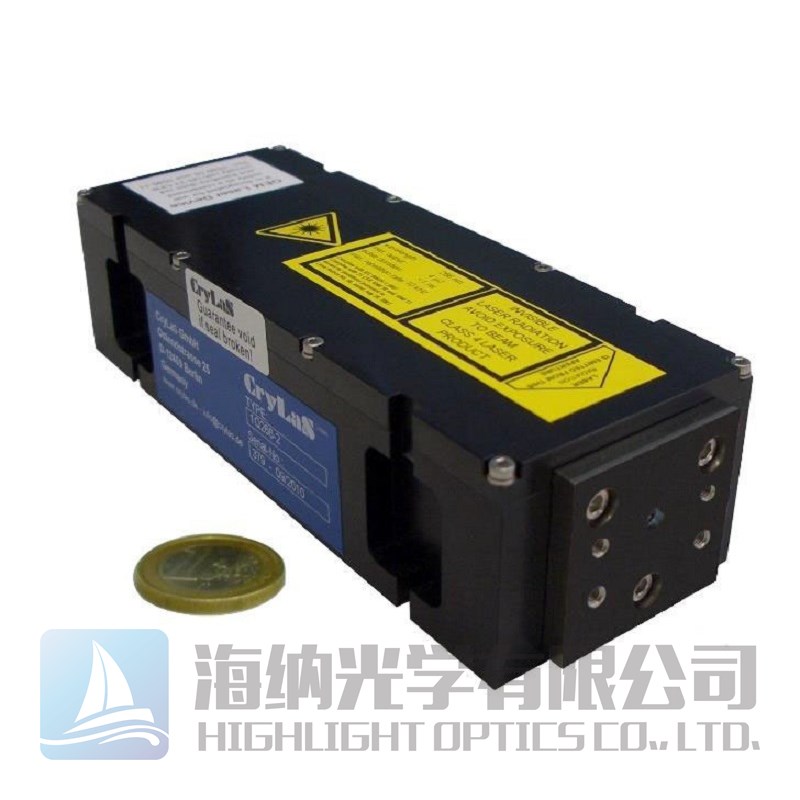

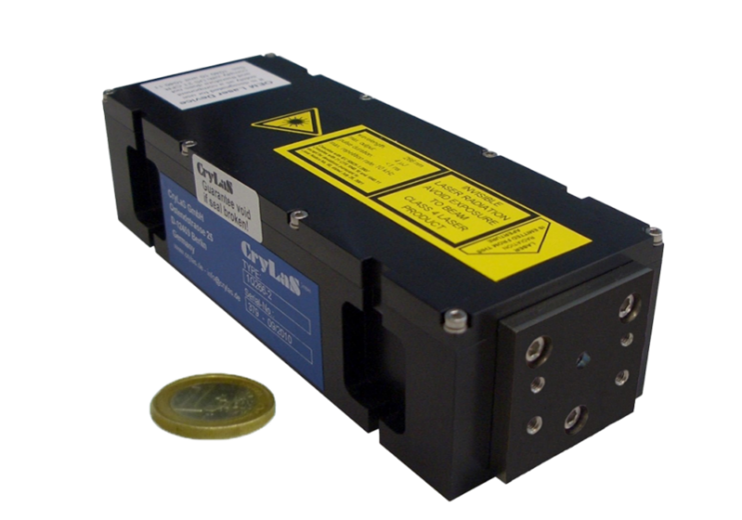

图：CryLaS355nm纳秒激光器/二极管泵浦固态激光器/固体激光器/355nm被动调Q激光器
CryLaS固体激光器/355nm被动调Q激光器/紫外纳秒激光器特点
-被动调Q技术，脉宽短，峰值能量高
-最大重复频率达20kHz
-输出能量范围：300nJ至42µJ
-平均输出功率：4.5mW至42mW
-单脉冲操作
-支持内部与外部触发
-空间光或光纤光
-提供OEM版本与独立控制器版本
CryLaS355nm纳秒激光器/二极管泵浦固态激光器应用
-生物学
-生物医学
-化学
-分析学
紫外纳秒激光器FTSS355-Q规格书
|
光学参数 |
型号 |
FTSS355-Q1 |
FTSS355-Q2 |
FTSS355-Q3 |
FTSS355-Q4_1k |
|
波长 |
355 nm |
||||
|
脉冲能量 |
> 0.3 µJ @15kHz |
> 3 µJ @10kHz |
> 15 µJ @1kHz |
> 42 μJ @1kHz |
|
|
峰值功率 |
>0.27kW @15kHz |
>2.7 kW @10kHz |
> 13 kW @1kHz |
> 30 kW @1kHz |
|
|
脉冲重复频率 |
≤ 20 kHz |
≤ 10 kHz |
≤ 2.5 kHz |
≤ 1 kHz |
|
|
脉冲宽度（半高宽） |
≤ 1.1 ns |
≤ 1.1 ns |
≤ 1.1 ns |
≤ 1.4 ns |
|
|
偏振比 |
> 100:1垂直 |
||||
|
能量脉冲漂移1 |
< ± 5 % |
< ± 5 % |
< ± 5 % |
< ± 5 % |
|
|
脉冲间均方根误差2 2 2 |
< 3% @15kHz |
< 2% @10kHz |
< 2% @1kHz |
< 2% @1kHz |
|
|
激光等级 |
3B / IIIB |
3B / IIIB |
3B / IIIB |
3B / IIIB |
|
|
光学输出 |
空间模式 |
TEM00 (主轴发散比< 1.3) |
|||
|
光束发散角, 2Θ |
< 3 mrad |
< 3.5 mrad |
< 4 mrad |
< 4 mrad |
|
|
光束直径 |
190 ± 50 µm |
200 ± 50 µm |
200 ± 50 µm |
300 ± 80 μm |
|
|
电气参数 |
功耗 |
15 W (max.40 W) |
17 W (max.40 W) |
20 W (max.70 W) |
40 W (max.70 W) |
|
工作电压 |
12 V DC |
||||
|
电源电压 |
90 - 265 V AC (50 – 60 Hz) |
||||
|
标识 |
CE |
||||
|
接口 |
RS 232, USB |
||||
|
外部触发（TTL，上升沿）单次触发（按需脉冲）——最大重复频率 |
|||||
|
用于 TTL 控制和电源监测的接口 |
|||||
|
环境 |
预热时间 |
< 5 分钟 |
|||
|
工作温度 |
18 - 38 °C |
||||
|
选项 |
独立系统（含钥匙开关、散热器、手动快门；符合 CDRH 标准） |
||||
|
同步信号输出（上升时间 < 2 ns） |
|||||
|
手动快门或电控光束阻挡器 |
|||||
|
外置光束扩束器(e.g. 3x) |
|||||
|
可定制手动或电动衰减器 |
|||||
|
手动或电动波长切换器（355nm/532nm） |
|||||
|
光纤耦合（适配纤芯直径≥100μm的光纤） |
|||||
|
可定制脉冲能量闭环控制功能 |
|||||
1)6小时漂移：连续运行5分钟后，每10秒取一次能量平均值，在6小时内的能量漂移；温度变化±3℃，且变化速率<3℃/小时。
2)连续运行5分钟后，1000个脉冲的均方根值。

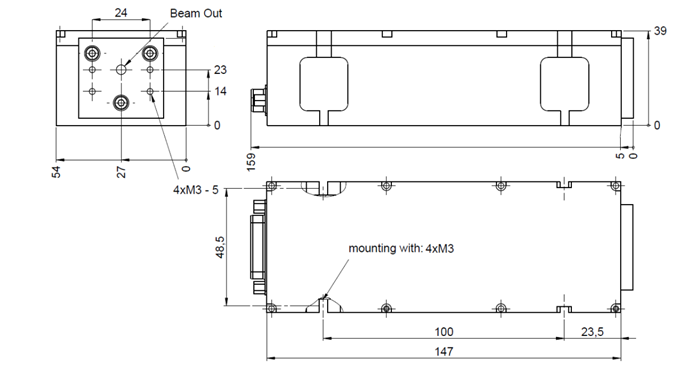

FTSS355-Q系列激光头尺寸159x54x39mm

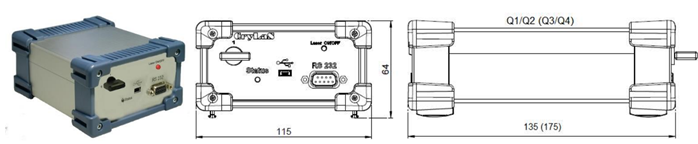

控制器（标准独立式）：Q1,Q2:135x115x64mm;Q3,Q4:175x115x64mm

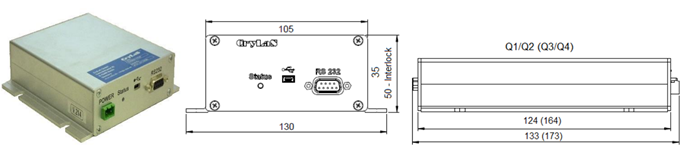

控制器（OEM）：Q1,Q2:133x130x35/50mm;Q3,Q4:173x130x35/50mm
