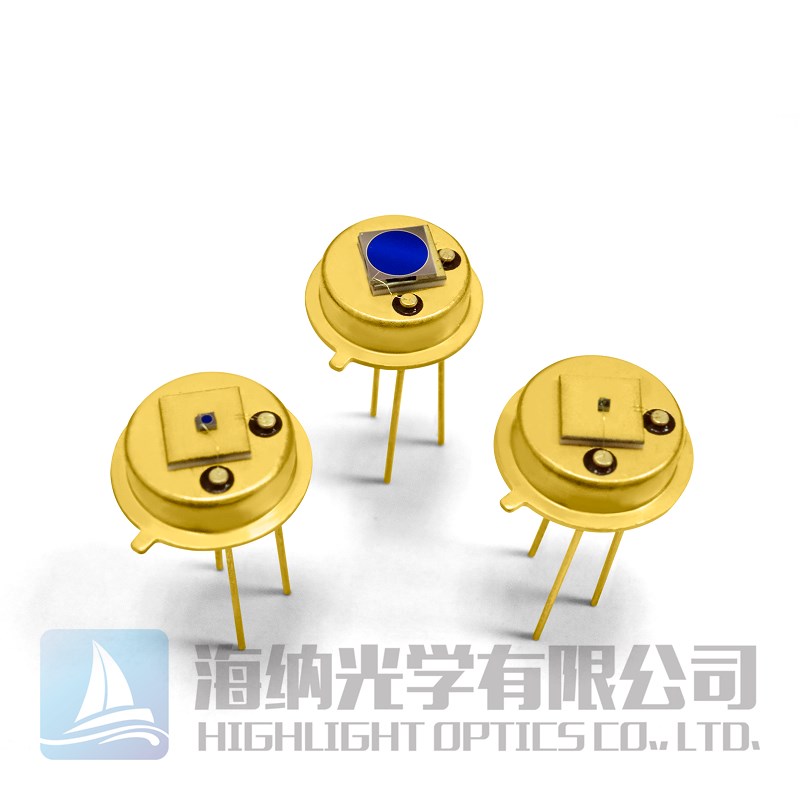

LASER COMPONENTS的高量子效率光电二极管在1064nm和1550nm双波长实现99.5%量子效率，响应度达1.14A/W。LC双波长高量子效率光电探测器采用反射率<0.4%的定制化抗反射涂层，支持特定入射角与偏振态优化。该系列的HQE红外光电探测器提供350kHz至1.5GHz带宽型号选择，暗电流100pA至60nA。该红外双波长PIN光电二极管的每片晶圆经微观缺陷筛查，适用于量子技术、激光雷达等前沿研究领域。
所属品牌： 德国Laser Components GmbH
应用类型：
产品型号：IGHQEX0060，IGHQEX3000
负责人：黄帆
联系电话：18927469509
电子邮箱：sales12@welloptics.cn
1064/1550nm双波长优化，量子效率99.5%，高量子效率光电二极管

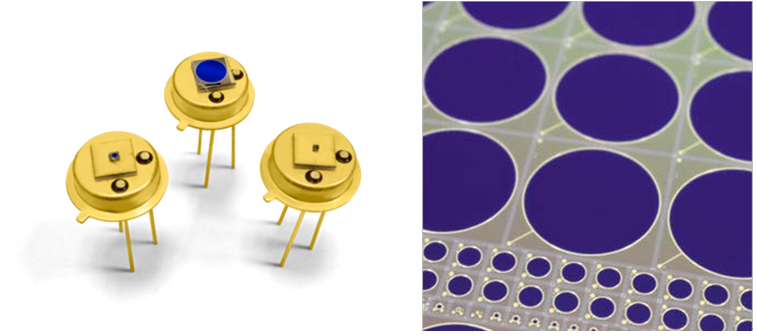

LASER COMPONENTS的高量子效率光电二极管专为1064nm与1550nm双波长优化。其中入射到该HQE光电二极管的感光表面的光子中，能产生电荷载流子的光子所占百分比可达99.5%。为确保产品质量，每个独立元件均经过严格的微观缺陷检测。99.5%量子效率光电二极管并非标准化系列器件，而是根据客户特定波长、入射角度或偏振要求进行定制生产，这种定制能力是99.5%量子效率光电二极管的核心优势之一，也使得该系列产品作为HQE红外光电探测器具有高度的应用灵活性。HQE红外PIN光电二极管最大额定值，最大正向电流为10mA，最大反向电压为-15V，工作温度范围-20℃-85℃，该系列的红外双波长PIN光电二极管提供350kHz至1.5GHz带宽型号选择，暗电流100pA至60nA。所有LC双波长高量子效率光电探测器均采用SOT9模块封装，阳极/阴极与地隔离。这些HQE红外PIN光电二极管配可拆卸保护盖，具备如IGHQEX0060，IGHQEX3000型号，这些红外双波长PIN光电二极管性能可靠，适用于研究机构中压缩态光等前沿应用。
LASER COMPONENTS的99.5%量子效率光电二极管主要特性：
-量子效率 ≥ 99%（典型值99.5%），LC双波长高量子效率光电探测器关键指标
-经过微观缺陷筛选
-配可拆卸保护盖
-HQE红外光电探测器阳极和阴极与地隔离
-高量子效率PIN二极管适用于1064与1550nm双波长
LC双波长高量子效率光电探测器产品规格：
|
序列号 |
光束直径(μm) |
暗电流@-2.5V |
容量@-2.5V,1MHz |
带宽 |
响应度 |
|
IGHQEX0060 |
60 |
100pA |
500fF |
1.5GHz |
1.14 |
|
IGHQEX0080 |
80 |
200pA |
1pF |
800MHz |
1.14 |
|
IGHQEX0100 |
100 |
300pA |
2pF |
400MHz |
1.14 |
|
IGHQEX0300 |
300 |
500pA |
8pF |
100MHz |
1.14 |
|
IGHQEX0500 |
500 |
800pA |
14pF |
35MHz |
1.14 |
|
IGHQEX2000 |
2000 |
25nA |
180pF |
500kHz |
1.14 |
|
IGHQEX3000 |
3000 |
60nA |
400pF |
350kHz |
1.14 |
HQE红外PIN光电二极管最大额定值，最大正向电流为10mA，最大反向电压为-15V，工作温度范围-20℃-85℃。高量子效率PIN二极管提供350kHz（IGHQEX3000）至1.5GHz（IGHQEX0060）带宽型号，暗电流范围100pA至60nA。这些双波长红外光电探测器性能可靠，是能够在严苛环境中稳定工作的HQE红外光电探测器。
HQE光电二极管LASER COMPONENTS抗反射涂层技术规格：
高量子效率PIN二极管标准增透膜目标反射率：R<0.4%，这些红外双波长PIN光电二极管最高达到R<0.05%
|
波长(nm) |
入射角(AOI°) |
偏振态 |
|
1064 |
20 |
s-pol(TE) |
|
1064 |
10 |
p-pol(TM) |
|
1550 |
-20 |
s-pol(TE) |

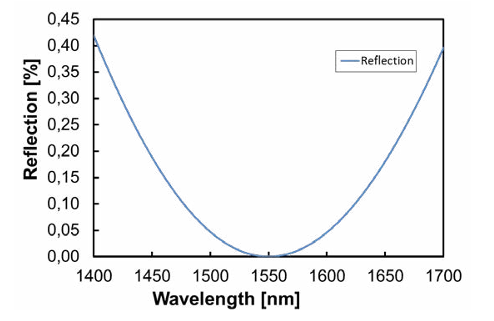

以下为入射角20°，偏振态s-pol (TE)的双波长红外光电探测器不同波长下透过率示例曲线

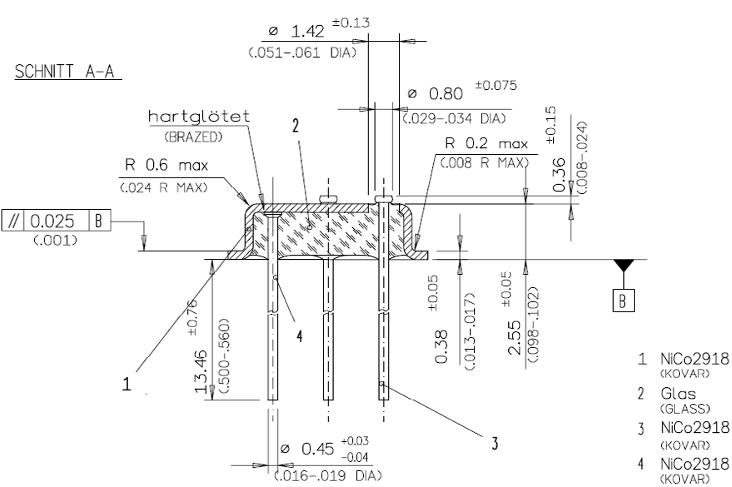

高量子效率光电二极管封装规格：
-HQE双波长红外光电探测器SOT9表面贴装模块

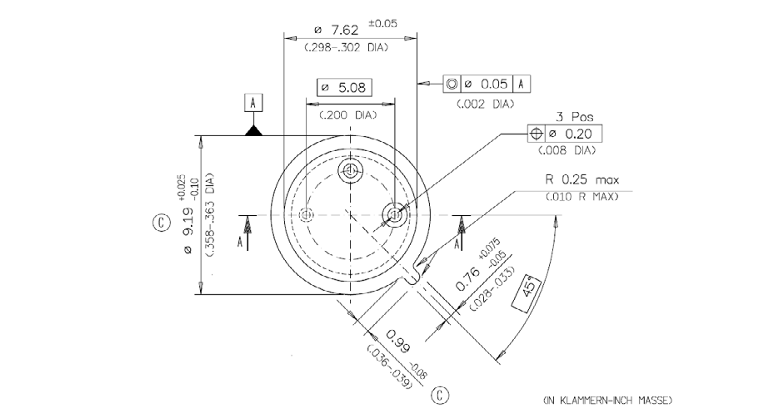

HQE光电二极管LASER COMPONENTS引脚配置（俯视图）
