美国IPOptica法拉第隔离器适用于大多数波长、可调、宽带且超大孔径的解决方案。其中，光隔离器,旋光器VITG产品专为满足320nm-980nm的波长需求而设计。VITG系列旋光器和隔离器提供多标准波长选型，通光孔径2/4/5mm可选，这款320-980nm自由光隔离器&旋光器兼具优异性能、高可靠性、精密紧凑外观。美国InPut Optica法拉第隔离器&旋光器VITG系列具备高损伤阈值、低插入损耗，热透镜与热退偏效应微弱等特点，适配高功率脉冲、连续激光系统。
所属品牌：
应用类型：
产品型号：VITG-R-02-0405，VITG-I-02-0405-000-045
负责人：韦邦群
联系电话：18927460030
电子邮箱：bqwei@welloptics.cn
320-980nm，通光孔径2/4/5mm，法拉第隔离器&旋光器VITG系列
美国InPut Optica(IPOptica)始终着眼于未来，致力于进一步发展技术，更好地满足广泛的应用需求，并通过提供适用于大多数波长、可调、宽带且超大孔径的解决方案，持续为自由空间旋转器和隔离器的特殊需求提供更优的解决方案，同时确保其高性能和可靠性。美国IPOptica法拉第隔离器&旋光器的设计覆盖了320至5000nm的完整波长范围，其他波长可根据要求提供。
法拉第隔离器&旋光器VITG系列产品专为满足320nm至980nm的波长需求而设计，始终以卓越的性能、可靠性、精湛工艺和优雅外观著称。320-980nm自由光隔离器&旋光器/激光隔离器,旋光器VITG的高品质，得益于美国InPut Optica团队在美学与工程设计、理论数据模拟、精密加工及质量控制方面积累的多年经验。因此，这些具有宽带、高透射率和高功率特性的VITG系列产品，始终能更好地满足各种应用需求。

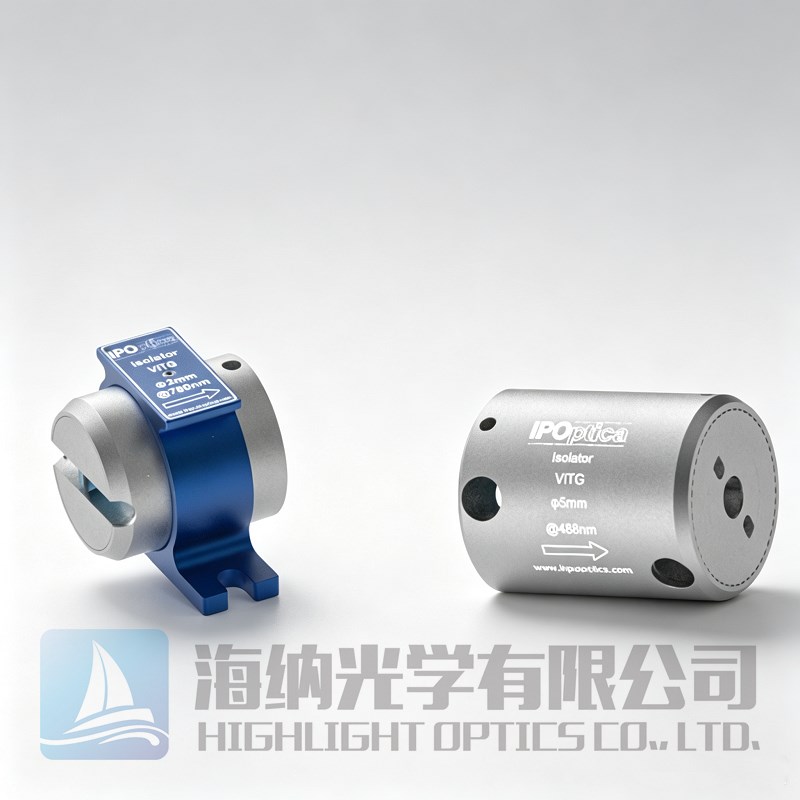

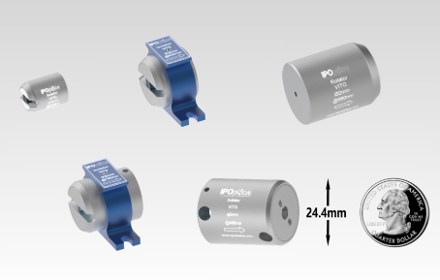

美国InPut Optica VITG系列旋光器和隔离器/320-980nm自由光隔离器&旋光器图示
美国IPOptica法拉第隔离器/光隔离器,旋光器VITG的特点：
- 高功率应用的高损伤阈值和低插入损耗
- 低热透镜效应和热退偏效应
- 正交或布儒斯特隔离光束可按需提供
- 可调输入偏振状态
- 1000nm范围内大孔径可达70mm
- 可靠的质量和集成设计满足恶劣工作环境
美国IPOptica法拉第隔离器/激光隔离器,旋光器VITG的应用：
- 保护脉冲和连续波激光器免受光学反馈的影响；
- 通过消除频率不稳定性来保护种子光源；
- 隔离放大器产生的受激辐射（ASE）。
VITG系列旋光器和隔离器/320-980nm自由光隔离器&旋光器的规格参数：
|
型号 |
VITG 355nm, 405nm, 488nm, 532nm, 561nm, 638nm, 670nm, 730nm, 780nm, 800nm, 850nm, 920nm, 980nm |
||
|
工作波长 |
488nm(±10nm) |
320-790nm(±10nm) |
800-980nm(±10nm) |
|
通光孔径D |
2mm, 4mm, 5mm |
2mm, 5mm |
|
|
旋光角度 |
45° ± 0.5° |
||
|
峰值隔离度 |
>33dB(隔离器) |
||
|
损伤阈值 |
>3J/cm²@10ns |
||
|
透射率 |
>98%(旋光器) >96%(隔离器) |
>98%(旋光器) >95%(隔离器) |
|
|
可调温度范围 |
20°C±10°C/根据要求 |
||
|
光束指向 |
<3mrad |
||

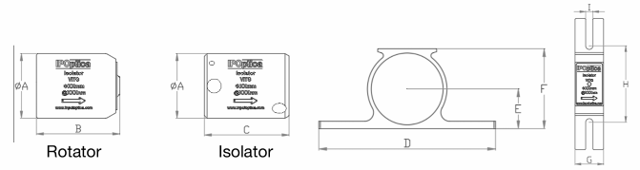

VITG系列旋光器和隔离器/法拉第隔离器&旋光器VITG系列的外形尺寸：
|
型号 |
通光孔径 |
A(mm) |
B(mm) |
C(mm) |
D(mm) |
E(mm) |
F(mm) |
G(mm) |
H(mm) |
I(mm) |
|
320~535nm |
2mm |
12 |
13.6 |
16.3 |
25 |
7 |
14.5 |
8 |
20 |
3.3 |
|
540~638nm |
20 |
14.5 |
15.3 |
35 |
11.5 |
23 |
8 |
30 |
3.3 |
|
|
640~795nm |
20 |
21.5 |
22.3 |
35 |
11.5 |
23 |
10 |
30 |
3.3 |
|
|
800~850nm |
20 |
24.5 |
25.3 |
35 |
11.5 |
23 |
10 |
30 |
3.3 |
|
|
860~980nm |
24.4 |
31.5 |
32.3 |
60 |
13.5 |
27.2 |
13 |
30 |
3.3 |
|
|
500~680nm |
4mm |
24.4 |
21.5 |
34.1 |
60 |
13.5 |
27.2 |
13 |
30 |
3.3 |
|
685~850nm |
24.4 |
27.5 |
40.1 |
60 |
13.5 |
27.2 |
13 |
30 |
3.3 |
|
|
320~430nm |
5mm |
16.4 |
21.5 |
32.5 |
30 |
9.5 |
19.5 |
10 |
25 |
3.3 |
|
440~490nm |
24.4 |
23.5 |
31 |
40 |
13.5 |
27.2 |
13 |
30 |
3.3 |
|
|
495~580nm |
24.4 |
24.5 |
32 |
40 |
13.5 |
27.2 |
13 |
30 |
3.3 |
|
|
600~670nm |
34.5 |
27 |
34.5 |
45 |
19.5 |
39 |
20 |
40 |
3.5 |
|
|
680~780nm |
34.5 |
28.5 |
36 |
45 |
19.5 |
39 |
20 |
40 |
3.5 |
|
|
790~900nm |
34.5 |
33.5 |
41 |
45 |
19.5 |
39 |
20 |
40 |
3.5 |
|
|
910~980nm |
34.5 |
37.5 |
45 |
45 |
19.5 |
39 |
20 |
40 |
3.5 |

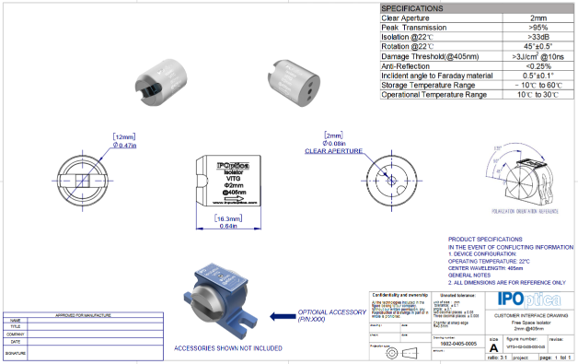

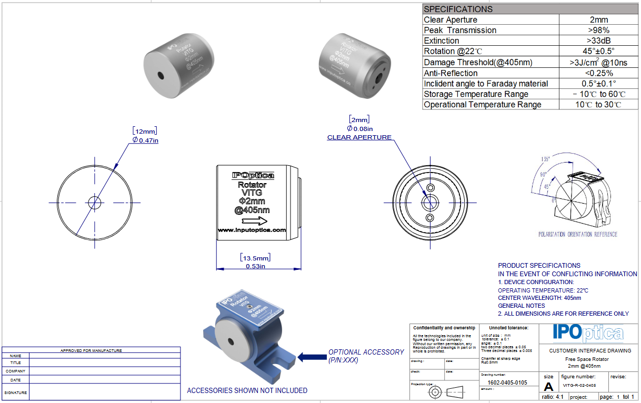

法拉第隔离器&旋光器VITG系列的图号(figure number)：
|
旋光器(Rotator) |
隔离器(Isolator) |
|
VITG-R-02-0405 |
VITG-I-02-0405-000-045 |
|
VITG-R-02-0488 |
VITG-I-02-0488-000-045 |
|
VITG-R-02-0532 |
VITG-I-02-0532-000-045 |
|
VITG-R-02-0561 |
VITG-I-02-0561-000-045 |
|
VITG-R-02-0633 |
VITG-I-02-0633-000-045 |
|
VITG-R-02-0670 |
VITG-I-02-0670-000-045 |
|
VITG-R-02-0730 |
VITG-I-02-0730-000-045 |
|
VITG-R-02-0780 |
VITG-I-02-0780-000-045 |
|
VITG-R-02-0808 |
VITG-I-02-0808-000-045 |
|
VITG-R-02-0850 |
VITG-I-02-0850-000-045 |
|
VITG-R-02-0920 |
VITG-I-02-0920-000-045 |
|
VITG-R-02-0980 |
VITG-I-02-0980-000-045 |
|
VITG-R-04-0405 |
VITG-I-04-0405-000-045 |
|
VITG-R-04-0488 |
VITG-I-04-0488-000-045 |
|
VITG-R-04-0532 |
VITG-I-04-0532-000-045 |
|
VITG-R-04-0561 |
VITG-I-04-0561-000-045 |
|
VITG-R-04-0633 |
VITG-I-04-0633-000-045 |
|
VITG-R-04-0670 |
VITG-I-04-0670-000-045 |
|
VITG-R-04-0730 |
VITG-I-04-0730-000-045 |
|
VITG-R-04-0780 |
VITG-I-04-0780-000-045 |
|
VITG-R-04-0808 |
VITG-I-04-0808-000-045 |
|
VITG-R-04-0850 |
VITG-I-04-0850-000-045 |
|
VITG-R-05-0405 |
VITG-I-05-0405-000-045 |
|
VITG-R-05-0488 |
VITG-I-05-0488-000-045 |
|
VITG-R-05-0532 |
VITG-I-05-0532-000-045 |
|
VITG-R-05-0561 |
VITG-I-05-0561-000-045 |
|
VITG-R-05-0633 |
VITG-I-05-0633-000-045 |
|
VITG-R-05-0670 |
VITG-I-05-0670-000-045 |
|
VITG-R-05-0730 |
VITG-I-05-0730-000-045 |
|
VITG-R-05-0780 |
VITG-I-05-0780-000-045 |
|
VITG-R-05-0808 |
VITG-I-05-0808-000-045 |
|
VITG-R-05-0850 |
VITG-I-05-0850-000-045 |
|
VITG-R-05-0920 |
VITG-I-05-0920-000-045 |
|
VITG-R-05-0980 |
VITG-I-05-0980-000-045 |
