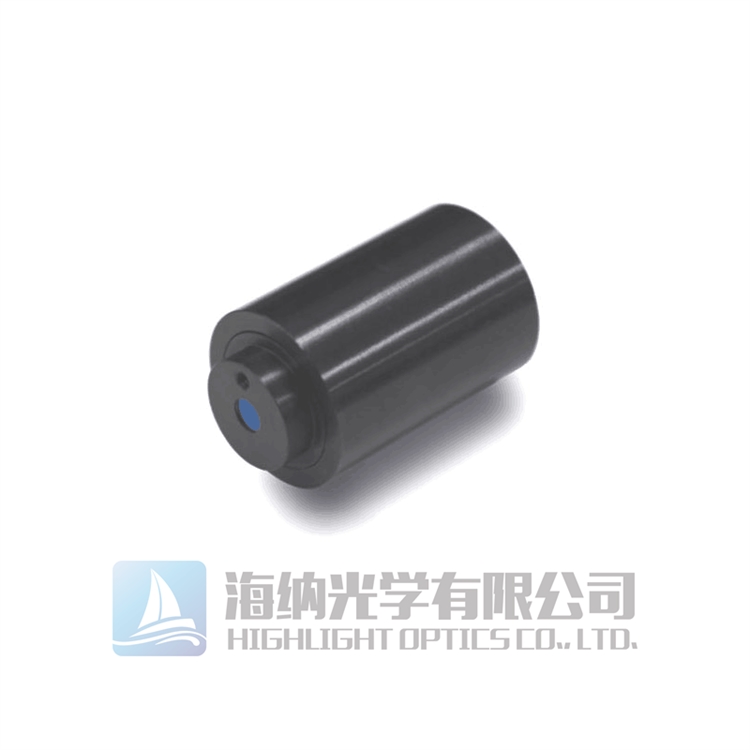

光隔离器

光隔离器

Crystalaser提供一系列光隔离器,波长范围从248nm至1650 nm,能用于较高的激光功率。有紧凑型的单级光隔离器(隔离度> 35 dB)和更高隔离度的双级光隔离器(隔离度>60 dB),数百种型号能满足用户的多种需求。除此之外还有用于钛蓝宝石激光器和其他可调或宽带光谱光束的宽带光隔离器和可调谐自由空间光隔离器。光学隔离器的工作原理是法拉第效应,因此也叫做法拉第隔离器。

所属品牌: 美国CrystaLaser

应用类型:

产品型号: I-266-04,I-1550-04,I-D405-04,I-B645-04等

负责人:杜工 激光器
联系电话:13691926712 电子邮箱:duchong@welloptics.cn

规格书下载 添加到询价单

光隔离器,单级隔离器>35dB,双级>60dB,数百种型号


美国CrystaLaser公司是一家激光制造商,成立于上世纪九十年代,在超紧凑型二极管泵浦固体(DPSS)激光系统和配件的制造方面有着很高的水平。同时也生产各种相应的光学配件,包括光隔离器、激光合束器等产品。

CrystaLaser生产的紧凑型单级和更高隔离度的双级光隔离器,也叫做法拉第隔离器,是根据法拉第效应,即磁光效应而设计。光隔离器能够实现单向透光,用来保护上游的光学元件不会被背反射影响。由于背反射会造成光源的强度噪声、频率偏移等问题,严重的时候会对元件造成永久性的损伤,所以使用光隔离器能有效的避免这种问题。此外,由于光隔离器经常与激光系统一起使用,因此也称为激光隔离器。

除了单级和双级光隔离器,CrystaLaser还提供的用于钛蓝宝石激光器和其他可调或宽带光谱光束的宽带光隔离器和可调谐自由空间光隔离器。

CrystaLaser生产的一系列光隔离器,波长范围覆盖248nm-1600nm的紫外,可见光,红外波段。光隔离器具有透射率高,尺寸紧凑,波长损耗低的特点,都是经过专门设计的。单级光隔离器的透射率> 93%,并具有> 35 dB的隔离度,而双级隔离器的透射率为85%,并且可提供>60 dB的隔离度。

当前的标准孔径为4毫米和3毫米。孔径尺寸为2 mm3 mm4 mm5 mm6 mm10 mm12 mm

光隔离器主要应用:

-防止激光和腔体光学元件产生不必要的背反射

-用在光电二极管中,实现光的单向透过

-防止高功率激光束背反射对激光腔光学元件的损伤

-保护种子激光

-通过减少背反射干扰,降低振幅噪声来稳定激光功率

-稳定激光输出光谱,防止跳模或频移

-双级光隔离器能提供双重隔离


光隔离器主要特点:

-尺寸紧凑,易于安装

-隔离度高

-传输效率高

-激光穿透功率高,损伤阈值高

-具有高功率处理选项的光隔离器可以提供输入和输出光束出口。

-双级光隔离器提供高达60dB的双重隔离

-紧凑型宽带和宽带光隔离器的波长范围为390nm-1200nm。隔离光谱带宽比标准光隔离器大510

-垂直集成的生产设备还能提供紧凑型法拉第旋光器,能满足客户所需的旋转角度,传输效率98%99.8%


光隔离器型号及规格:

4mm孔径

型号

中心波长

传输效率

调谐范围

孔径

隔离度

外径(mm)

I-266-04

266nm

T>85%

248-270nm

4mm

>28dB

21

I-355-04

355nm

T>91%

345-365 nm

4mm

>33dB

21

I-375-04

375nm

T>91%

365-390 nm

4mm

>33dB

18

I-405-04

405nm

T>90%

390-415 nm

4mm

>33dB

18

I-420-04

420nm

T>90%

410-430 nm

4mm

>33dB

18

I-440-04

440nm

T>90%

430-455 nm

4mm

>33dB

18

I-457-04

457nm

T>91%

448-465 nm

4mm

>33dB

18

I-473-04

473nm

T>93%

460-480 nm

4mm

>35dB

21

I-488-04

488nm

T>93%

480-498 nm

4mm

>32dB

18

I-500-04

500nm

T>90%

496-515 nm

4mm

>32dB

18

I-515-04

515nm

T>91%

505-525 nm

4mm

>35dB

18

I-532-04

532nm

T>91%

520-555 nm

4mm

>35dB

18

I-561-04

561nm

T>91%

545-580 nm

4mm

>35dB

18

I-593-04

593nm

T>93%

580-615 nm

4mm

>35dB

18

I-633-04

633nm

T>93%

610-650 nm

4mm

>35dB

21

I-660-04

660nm

T>93%

645-675 nm

4mm

>35dB

21

I-685-04

685nm

T>90%

670-700 nm

4mm

>35dB

21

I-725-04

725nm

T>90%

700-750 nm

4mm

>35dB

21

I-785-04

785nm

T>93%

750-810 nm

4mm

>35dB

21

I-808-04

808nm

T>93%

795-820 nm

4mm

>35dB

21

I-830-04

830nm

T>93%

800-860nm

4mm

>35dB

21

I-860-04

860nm

T>91%

830-900nm

4mm

>35dB

21

I-910-04

910nm

T>91%

890-930nm

4mm

>35dB

21

I-946-04

946nm

T>91%

910-980nm

4mm

>35dB

21

I-980-04

980nm

T>91%

950-1010nm

4mm

>35dB

21

I-1030-04

1030nm

T>91%

1000-1064nm

4mm

>35dB

21

I-1064-04

1064nm

T>93%

1030-1100nm

4mm

>35dB

21

I-1080-04

1080nm

T>91%

1050-1120nm

4mm

>35dB

21

I-1122-04

1122nm

T>90%

1100-1180nm

4mm

>35dB

21

I-1250-04

1250nm

T>90%

1200-1300nm

4mm

>35dB

10

I-1320-04

1320nm

T>94%

1300-1380nm

4mm

>35dB

10

I-1550-04

1550nm

T>94%

1500-1600nm

4mm

>35dB

21

双级光隔离器

型号

中心波长(nm)

传输效率

调谐范围

孔径

隔离度

外径(mm)

I-D405-04

405

T>82%

395-410nm

4mm

>60dB

18

I-D440-04

440

T>82%

420-455nm

4mm

>60dB

18

I-D473-04

473

T>86%

460-479nm

4mm

>60dB

18

I-D532-04

532

T>84%

520-555nm

4mm

>60dB

18

I-D633-04

633

T>88%

620-640nm

4mm

>60dB

18

I-D785-04

785

T>88%

770-800nm

4mm

>60dB

21

I-D808-04

808

T>86%

800-820nm

4mm

>60dB

21

I-D830-04

830

T>85%

820-845nm

4mm

>60dB

21

I-D860-04

860

T>85%

845-880nm

4mm

>60dB

21


宽带单级光隔离器

型号

中心波长(nm)

传输效率

调谐范围

孔径

隔离度

外径(mm)

I-B645-04

645

T>90%

600-700nm

4mm

>30dB

21

I-B785-04

785

T>90%

730-880nm

4mm

>30dB

21

I-B900-04

900

T>90%

820-1000nm

4mm

>30dB

21

I-B1000-04

1050

T>90%

940-1130nm

4mm

>30dB

21

宽带双级光隔离器

型号

中心波长(nm)

传输效率

调谐范围

孔径

隔离度

外径(mm)

I-BD633-04

660

T>80%

600-700nm

4mm

>58dB

21

I-BD785-04

785

T>80%

730-880nm

4mm

>58dB

21

3mm孔径

型号

中心波长(nm)

传输效率

调谐范围

孔径

隔离度

外径(mm)

I-266-03

266

T>85%

248-270

3mm

>28dB

25

I-355-03

355

T>91%

345-365

3mm

>33dB

21

I-375-03

375

T>91%

365-390

3mm

>33dB

21

I-405-03

405

T>90%

390-415

3mm

>33dB

18

I-420-03

420

T>90%

410-430

3mm

>33dB

18

I-440-03

440

T>90%

430-455

3mm

>33dB

18

I-457-03

457

T>91%

448-465

3mm

>33dB

18

I-473-03

473

T>93%

460-479

3mm

>35dB

18

I-488-03

488

T>93%

480-498

3mm

>32dB

21

I-500-03

500

T>90%

496-515

3mm

>32dB

18

I-515-03

515

T>91%

505-525

3mm

>35dB

18

I-532-03

532

T>91%

520-555

3mm

>35dB

18

I-561-03

561

T>91%

545-580

3mm

>35dB

18

I-593-03

593

T>93%

580-615

3mm

>35dB

18

I-633-03

633

T>93%

610-650

3mm

>35dB

18

I-660-03

660

T>93%

645-675

3mm

>35dB

18

I-685-03

685

T>90%

670-700

3mm

>35dB

21

I-725-03

725

T>90%

700-750

3mm

>35dB

21

I-785-03

785

T>93%

750-810

3mm

>35dB

21

I-808-03

808

T>93%

795-820

3mm

>35dB

21

I-830-03

830

T>93%

800-860

3mm

>35dB

21

I-860-03

860

T>91%

830-900

3mm

>35dB

21

I-880-03

880

T>91%

860-910

3mm

>35dB

21

I-910-03

910

T>91%

890-930

3mm

>35dB

21

I-946-03

946

T>91%

910-980

3mm

>35dB

21

I-980-03

980

T>91%

950-1010

3mm

>35dB

21

I-1030-03

1030

T>91%

1000-1064

2.8mm

>35dB

21

I-1064-03

1064

T>93%

1030-1100

2.8mm

>35dB

21

I-1064-025

1064

T>80%

1053-1100

2.5mm

>35dB

10

I-1064-032

1064

T>80%

1053-1100

3.2mm

>35dB

10

I-1080-03

1080

T>91%

1050-1120

3mm

>35dB

21

I-1080-032

1080

T>81%

1064-1120

3.2mm

>35dB

10

I-1122-03

1122

T>90%

1100-1180

3mm

>35dB

21

I-1250-03

1250

T>90%

1200-1300

3mm

>35dB

21

I-1320-025

1320

T>94%

1300-1380

2.5mm

>35dB

10

I-1550-025

1550

T>94%

1500-1600

2.5mm

>35dB

10

I-1550-032

1550

T>94%

1500-1600

3.2mm

>35dB

10

双级光隔离器

型号

中心波长(nm)

传输效率

调谐范围

孔径

隔离度

外径(mm)

I-D405-03

405

T>82%

395-410nm

3mm

>60dB

18

I-D440-03

440

T>82%

420-455nm

3mm

>60dB

18

I-D473-03

473

T>86%

460-479nm

3mm

>60dB

18

I-D532-03

532

T>84%

520-555nm

3mm

>60dB

18

I-D633-03

633

T>88%

620-640nm

3mm

>60dB

18

I-D785-03

785

T>88%

770-800nm

3mm

>60dB

21

I-D808-03

808

T>86%

800-820nm

3mm

>60dB

21

I-D830-03

830

T>85%

820-845nm

3mm

>60dB

21

I-D860-03

860

T>85%

845-880nm

3mm

>60dB

21

宽带单级光隔离器

型号

中心波长(nm)

传输效率

调谐范围

孔径

隔离度

外径(mm)

I-B645-03

645

T>90%

600-700nm

3mm

>30dB

18

I-B785-03

785

T>90%

730-880nm

3mm

>30dB

21

I-B900-03

900

T>90%

820-1000nm

3mm

>30dB

21

I-B1000-03

1050

T>90%

940-1130nm

3mm

>30dB

21

宽带双级光隔离器

型号

中心波长(nm)

传输效率

调谐范围

孔径

隔离度

外径(mm)

I-BD633-03

660

T>80%

600-700nm

3mm

>58dB

18

I-BD785-03

785

T>80%

730-880nm

3mm

>58dB

21

5\6mm孔径

型号

中心波长(nm)

传输效率

调谐范围(mm)

孔径

隔离度

外径(mm)

I-355-05

355

T>90%

345-365

5mm

>30dB

25

I-375-05

375

T>90%

365-390

5mm

>33dB

25

I-405-05

405

T>90%

390-415

5mm

>33dB

18

I-440-05

440

T>90%

430-455

5mm

>33dB

18

I-457-05

457

T>90%

448-465

5mm

>33dB

18

I-473-05

473

T>90%

460-479

5mm

>35dB

18

I-488-05

488

T>90%

480-498

5mm

>32dB

25

I-515-05

515

T>90%

505-525

5mm

>35dB

21

I-532-05

532

T>90%

520-555

5mm

>35dB

21

I-561-05

561

T>90%

545-580

5mm

>35dB

21

I-633-05

633

T>90%

610-650

5mm

>35dB

21

I-660-05

660

T>90%

645-675

5mm

>35dB

21

I-685-05

685

T>90%

670-700

5mm

>35dB

25

I-725-05

725

T>90%

700-750

5mm

>35dB

25

I-785-05

785

T>92%

750-810

5mm

>35dB

25

I-808-05

808

T>92%

795-820

5mm

>35dB

25

I-860-05

860

T>91%

830-900

5mm

>35dB

25

I-946-05

946

T>91%

910-980

5mm

>35dB

25

I-980-05

980

T>91%

950-1010

5mm

>35dB

25

I-1030-05

1030

T>91%

1000-1064

5mm

>35dB

25

I-1064-05

1064

T>93%

1030-1100

5mm

>35dB

25

I-1320-05

1320

T>94%

1300-1380

5mm

>36dB

10

I-1550-05

1550

T>94%

1500-1600

5mm

>36dB

10

10/12mm孔径

型号

中心波长(nm)

传输效率

调谐范围(mm)

孔径

隔离度

外径(mm)

I-946-10

946

T>91%

910-980

10mm

>35dB

40

I-980-10

980

T>91%

950-1010

10mm

>35dB

40

I-1030-10

1030

T>91%

1000-1064

10mm

>35dB

40

I-1064-10

1064

T>90%

1030-1100

10mm

>30dB

40

I-946-12

946

T>91%

910-980

12mm

>35dB

40

I-980-12

980

T>91%

950-1010

12mm

>35dB

40

I-1030-12

1030

T>91%

1000-1064

12mm

>35dB

40

I-1064-12

1064

T>90%

1030-1100

12mm

>30dB

40


光隔离器注意事项:

-为避免大功率激光损坏,最好使用带有-E选项的较大孔径的隔离器。如果功率> 10W,请直接联系我们。

-高斯光束隔离器孔径尺寸选择:比输入激光束尺寸(高斯光束直径为1/e 2处)大1.6倍,以避免孔径受限造成的传输损耗。

-对于最大直径为2.6mm的激光束,4 mm孔径的光隔离器是一个不错的选择。



文献资料

询问表格

带*号为必填!
*联系人:
*电子邮箱:
*公司名称:
*联系电话:
留言内容:
*验证码:
验证码

相关应用

产品导航 : 光束整形器分束器螺旋相位板微透镜阵列红外热像仪激光防护眼镜太阳能模拟器显微镜载物台自动对焦径向偏振转换器

友情链接 : 维尔克斯光电维尔克斯光电博客 海纳光学搜狐号 中国供应商 中科光学


版权所有:深圳海纳光学有限公司 粤ICP备18089606号
电话:0755-84870203 邮箱:sales@highlightoptics.com
