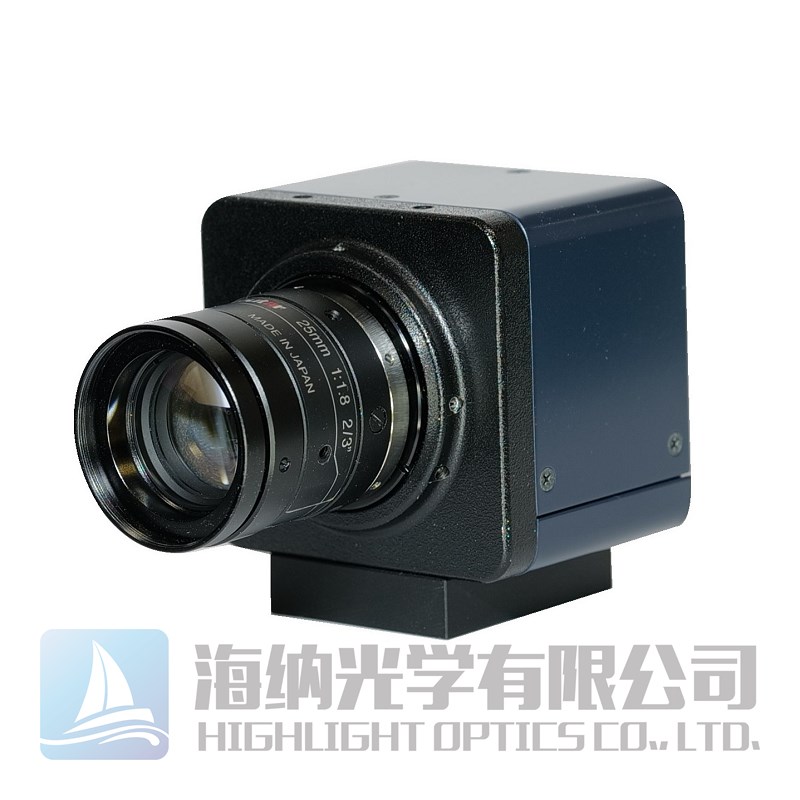

ARTRAY可见光相机,采用CMOS传感器,搭载安森美,索尼,佳能,Gpixel等生产的高性能CMOS相机传感器。覆盖可见光谱范围390nm-780nm和近红外波段(加装滤光片)。ARTCAM系列工业用可见光相机均采用USB端口供电,镜头适配C接口。其中ARTCAM-1400MI-USB3-T2型号采用卷帘式快门,具备4608×3288分辨率、6.14×4.60mm传感器尺寸,USB3.0接口,灵敏度0.724V/Lux-sec(550nm)。ARTCAM-273IMX-USB3-T2型号采用全局式快门,灵敏度:黑白:915mv@1/30sec,彩色:1146mv@1/30sec,快门速度1/10000~0.1s,同时ARTRAY可见光相机具备宽动态范围(≥80dB)和14bitADC精度。
所属品牌: 日本ARTRAY
应用类型:
产品型号:ARTCAM-1400MI-USB3-T2,ARTCAM-226IMX-USB3-T2,ARTCAM-536IMX-USB3-T2
负责人:李豪
联系电话:18926463275
电子邮箱:sales11@welloptics.cn
ARTRAY可见光相机,光谱范围390~780nm, 动态范围≥80dB,14bit ADC精度
日本ARTRAY公司生产的ARTCAM系列工业用可见光相机覆盖390-780nm波段范围,均采用USB端口供电,镜头适配C接口。其中ARTCAM-1400MI-USB3-T2型号采用卷帘式快门,具备4608×3288分辨率、6.14*4.60mm传感器尺寸,USB3.0接口,灵敏度0.724V/Lux-sec(550nm)。ARTCAM-273IMX-USB3-T2型号采用全局式快门,灵敏度:黑白:915mv@1/30sec,彩色:1146mv@1/30sec,快门速度1/10000~0.1s。ARTRAY可见光相机凭借宽动态范围(≥80dB)和14bit ADC精度,可精准捕捉复杂光照环境下的细节,满足半导体检测和机器视觉需求。ARTRAY可见光相机的模块化设计兼容C口镜头,便于工业集成。
日本ARTRAY公司作为工业成像领域的领先企业,其可见光相机系列(如ARTCAM-8020-USB3)采用高性能CMOS传感器,覆盖400-700nm可见光波段,支持2.5亿像素超高分辨率。

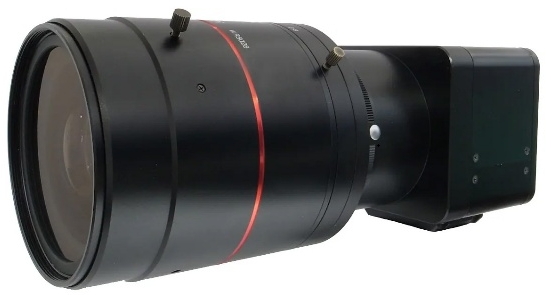

ARTCAM-8020-USB3
在工业用可见光相机领域,ARTRAY通过全局快门技术实现微秒级曝光控制,消除运动模糊。例如ARTCAM-036MI2-WOM支持752×480分辨率,通过USB2.0接口实现30fps高速传输,适用于生产线质量检测。低功耗特性(<3W)使其在嵌入式系统中表现优异。
工业用可见光相机的电路板类型相机,支持C卡口镜头
ARTCAM系列的多场景适配能力
ARTCAM科学级CMOS相机采用背照式传感器(如索尼IMX487),量子效率(QE)达75%,显著提升弱光成像性能。支持-20℃制冷,暗电流低至0.0007e-/p/s,适用于荧光显微等精密科研场景。智能算法还可实现实时缺陷像素校正。
高精度与色彩还原技术
高精度可见光相机是ARTRAY的核心产品线,通过5μm像元尺寸和双通道读出架构,实现0.1μm级尺寸测量误差。高精度可见光相机的触发延迟<1μs,可同步高速运动分析。
彩色相机技术方面,ARTRAY采用3D降噪和自动白平衡算法,确保在RGB模式下ΔE<2的色彩偏差。CMOS相机的革新体现在ARTRAY的CMOS相机搭载片上HDR功能,单帧动态范围达120dB。CMOS相机的功耗较CCD降低50%,更适合便携设备。CMOS相机的USB3.0接口传输速率达5Gbps,保障4K视频流稳定输出。
工业与科研应用案例
在智能制造中,ARTRAY RGB相机彩色相机通过三通道分离技术实现零件色差检测,重复精度±0.05nm。ARTRAY的IP67防护等级适应恶劣工况,千兆网接口支持多机同步。
USB相机形态上,ARTCAM科学级CMOS相机提供即插即用方案。ARTCAM-9701UV兼容UVC协议,无需驱动即可运行。紧凑机身(50×47×42.7mm)可直接集成到内窥镜等设备中。
ARTRAY通过RGB相机,可见光相机、CMOS相机、科学级相机,高精度可见光相机等全系列产品,构建了从工业检测到前沿科研的完整成像解决方案,持续推动高精度视觉技术的发展。

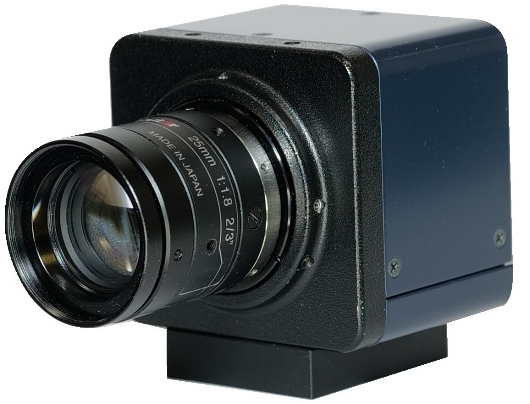

ARTCAM-MI-USB3系列相机
ARTCAM-MI-USB3系列ARTCAM科学级CMOS相机搭载了安森美等制造的高灵敏度CMOS传感器,可支持从500万像素到1400万像素的广泛分辨率的工业用CMOS相机系列。由于ARTRAY RGB相机具有高灵敏度和低噪音的拍摄能力,非常适合于检查或测量等精度要求高的领域。USB相机支持USB3.0接口,无需捕获卡或主机适配器卡,可直接将图像导入PC。其高精度可见光相机USB相机实现了实时图像处理,提高了操作性和导入的流畅性。如果您正在寻找高精度工业用CMOS摄像机,那么我们推荐ARTCAM-MI-USB3系列,该系列具有出色的性能和便利性。
USB3.0 CMOS相机:
型号 |
像素数 |
快门类型 |
传感器尺寸(mm) |
光学格式 |
分辨率 |
像元尺寸(um) |
灵敏度 |
帧率(fps) |
曝光时间(s) |
ARTCAM -1400MI-USB3-T2 |
1400w |
卷帘 |
6.14*4.60 |
1/2.3" |
4608*3288 |
1.4*1.4 |
0.724V/Lux-sec(550nm) |
6 |
1/10000~2.0 |
ARTCAM -226IMX-USB3-T2 |
1200w |
7.53*5.63 |
1/1.7" |
4072*3046 |
1.85*1.85 |
黑白:250mv@1/30sec |
27.9 |
1/10000~0.0352 |
|
ARTCAM -1000MI-USB3-T2 |
1000w |
6.41*4.59 |
1/2.3" |
3856*2764 |
1.67*1.67 |
0.31V/Lux-sec(550nm) |
6 |
1/10000~2.0 |
|
ARTCAM -536IMX-USB3-T2 |
810w |
全局 |
7.82*7.80 |
2/3" |
2840*2840 |
2.74*2.74 |
黑白:2649mv@1/30sec |
38 |
1/100000~2.0 |
ARTCAM -178IMX-USB3-T2 |
600w |
卷帘 |
7.43*4.99 |
1/1.8" |
3072*2048 |
2.4*2.4 |
0.425V(Sony Standard) |
50 |
1/10000~3.0 |
ARTCAM -250IMX-USB3-T2 |
500w |
全局 |
8.50*7.09 |
2/3" |
2464*2056 |
3.45*3.45 |
黑白:915mv@1/30sec |
59 |
1/1000~3.276 |
ARTCAM -264IMX-USB3-T2 |
36 |
1/10000~0.7 |
|||||||
ARTCAM -500MI-USB3-T2 |
卷帘 |
5.70*4.28 |
1/2.5" |
2592*1944 |
2.2*2.2 |
1.4V/Lux-sec(550nm) |
13.9 |
1/10000~2.0 |
|
ARTCAM -252IMX-USB3-T2 |
300w |
全局 |
7.12*5.32 |
1/1.8" |
2064*1554 |
3.45*3.45 |
黑白:915mv@1/30sec |
75 |
1/10000~3 |
ARTCAM -265IMX-USB3-T2 |
55.6 |
||||||||
ARTCAM -174IMX-USB3-T2 |
230w |
11.25*7.03 |
1/1.2" |
1920*1200 |
5.86*5.86 |
0.825V/Lux-sec(550nm) |
86 |
1/41666~1/86.65 |
|
ARTCAM -273IMX-USB3-T2 |
155w |
5.02*3.75 |
1/2.9" |
1456*1088 |
3.45*3.45 |
黑白:915mv@1/30sec 彩色:1146mv@1/30sec |
128 |
1/10000~0.1 |
重量: 约150g,不含镜头、三脚架、突起部。
配件:USB电缆、标准查看器软件、设备驱动程序、软件开发套件(SDK)、产品说明书PDF文件)
规格:镜头: C接口,电源电压: DC5V(通过USB供电)
可选配件:C接口镜头、二维测量软件、动态文件管理软件
另外,RGB相机,ARTRAY还有对应USB2.0接口的ARTCAM-MI-WOM系列。
USB2.0 CMOS相机:
型号 |
像素数 |
快门类型 |
传感器尺寸(mm) |
光学格式 |
分辨率 |
像元尺寸(um) |
灵敏度 |
帧率(fps) |
曝光时间(s) |
ARTCAM-1400MI-WOM |
1400W |
卷帘 |
6.14*4.60 |
1/2.3" |
4608*3288 |
1.4*4.4 |
0.724V/Lux-sec(550nm) |
3 |
1/9756~1.68 |
ARTCAM-1000MI-WOM |
1000W |
6.41*4.59 |
1/2.3" |
3856*2764 |
1.67*1.67 |
0.31V/Lux-sec(550nm) |
4.4 |
1/11678~1.4 |
|
ARTCAM-500MI-WOM |
500W |
5.70*4.28 |
1/2.5" |
2592*1944 |
2.2*2.2 |
1.4V/Lux-sec(550nm) |
7.5 |
1/53452~1.196 |
|
ARTCAM-264IMX-WOM |
全局 |
8.50*7.09 |
2/3" |
2464*2056 |
3.45*3.45 |
1.14V/(Sony Standard) |
8 |
72.56u~1.93 |
|
ARTCAM-265IMX-WOM |
300W |
7.12*5.32 |
1/1.8" |
2048*1536 |
3.45*3.45 |
黑白:1146mv@1/30sec |
12 |
1/21941~1.49 |
|
ARTCAM-300MI-WOM |
卷帘 |
6.55*4.92 |
1/2" |
2048*1536 |
3.2*3.2 |
1.0V/Lux-sec(550nm) |
1/19688~0.832 |
||
ARTCAM-130MI-BW-WOM |
130W |
6.66*5.32 |
1/2" |
1280*1024 |
5.2*5.2 |
1.8V/Lux-sec(550nm) |
30 |
1/35928~0.52 |
|
ARTCAM-130HP-WOM |
130W |
全局 |
9.427*7.578 |
2/3" |
1280*1024 |
7.4*7.4 |
13V/lx s(2856k) |
8 |
1/8651~1.06 |
ARTCAM-0134AR-WOM |
120W |
4.80*3.60 |
1/3" |
1280*960 |
3.75*3.75 |
6.1V/Lux-sec(550nm) |
27 |
1/27027~0.612 |
|
ARTCAM-036MI2-WOM |
36W |
4.51*2.88 |
1/3" |
752*480 |
6.0*6.0 |
4.8V/Lux-sec(550nm) |
60 |
1/33149~0.988 |
重量: 约150g,不含镜头、三脚架、突起部。
配件:USB电缆、标准查看器软件、设备驱动程序、软件开发套件(SDK)、产品说明书PDF文件)
规格:镜头: C接口,电源电压: DC5V(通过USB供电)
可选配件:C接口镜头、二维测量软件、动态文件管理软件
其他规格书:
INSTRUCTION_ARTCAM-226IMX-USB3-T2_210817_V100
INSTRUCTION_ARTCAM-250IMX-USB3-T2_230516_V101
INSTRUCTION_ARTCAM-264IMX-USB3-T2_220113_V090
