光纤耦合微透镜

光纤耦合微透镜

我们的光纤耦合微透镜使用环境及温度耐抗性方面优越的石英,锗,硅材料。用微光学光刻的方法加工,以精密的玻璃模压技术生产达到光通讯标准的光纤耦合微透镜。我们不仅可以生产单个光纤微透镜,还可实现1*4,1*8,1*12,1*16等多通道光纤耦合微透镜。子单元尺寸≥5μm,面型粗糙度≤5nm,经过优化的光纤耦合阵列可用于各类光通讯应用。

所属品牌: 海纳光学 Highlightoptics

应用类型:

产品型号:SiML-S700-1x4

负责人:徐工 微透镜
联系电话:13691896712 电子邮箱:gjxu@welloptics.cn

规格书下载 添加到询价单


子单元尺寸≥5um,石英、硅、锗材质,光纤耦合微透镜阵列


光纤通讯行业对各类元件的材质要求非常高。所用的元件须满足在各种温湿度环境下的适用性要求,对于光纤耦合元件,又必须满足光纤通信高精度、高度稳定性的要求。也因此导致光纤耦合微透镜的制造成本会比较高。在过去,光纤耦合微透镜长期被国外公司垄断,例如SUSSJapanCellAxetris Power Photonic都凭借着自己的经验技术,赢得市场高额利润。

为了满足光纤通信对环境及温度耐抗性方面的需求,我们采用石英,锗,硅作为微透镜的材料,利用微光学加工技术和精密玻璃模压技术制造满足光通讯标准的光纤耦合微透镜。经过优化的光纤耦合阵列能够有效的将光耦合进单模光纤阵列,可用于各类光通讯应用。

这种玻璃模压法克服了传统微加工刻蚀的方法成本昂贵的缺点,同时保留了加工精度高、一致性好的优点,使微光学元件能够批量制造、低成本的生产。



光纤耦合微透镜特点

优化透镜面型达到需求效果,据客户应用要求定制相应透镜阵列,满足Telcordia技术标准

尺寸、结构紧凑

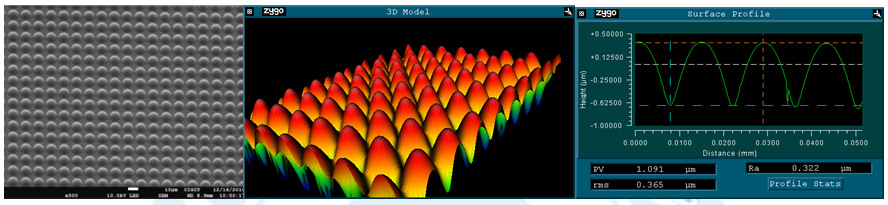

高度均匀的曲率半径,二次曲面系数,间距

高耦合效率,大数值孔径,低散射及串扰



光纤耦合微透镜阵列规格:

微透镜子口径:≥5um

面型粗糙度:≤5nm

材质:硅、锗、石英等;

微透镜面型:球面/非球面;

微透镜分布:四边形/六边形/其他;

器件尺寸:1mm-400mm

占空比:>98%






光纤耦合微透镜产品标准型号 (新工艺):

型号

子单元形状

子单元大小

ROC

排列

材质

FCML-Single-R4.0

/

4mm

1

FCML-500-1x4-R2.45

500μm

2.45mm

1*4

FCML-750-1x4-R4.0

750μm

4mm

1*4

FCML-900-1x4-R6.04

900μm

6.04mm

1*4



光纤耦合微透镜产品标准型号 (旧工艺):

型号

子单元形状

子单元大小

EFL

排列

材质

FCML-750-1x4-F1.52-L

750μm

1.52mm

1*4


1.     光纤耦合微透镜阵列

专用于光纤通信的微光学元件,可用于光交叉互联、波分复用、光纤耦合等技术,可实现1*4,1*8,1*12,1*16等用户所需各种通道数的光纤耦合。

我们已经开发了1×4的光纤耦合微透镜标准品,型号是SiML-S700-1x4焦距1.52mm@1310nm,曲率半径3.799mm,微透镜子口径700um。我们希望和用户紧密合作,开发更多光纤通信微透镜的标准型号。

2.     半导体激光耦合

我们还提供用于快慢轴准直的微柱透镜列阵,集成至半导体激光器光束准直模组,应用于激光泵浦、光纤耦合、激光测距、激光加工等领域。
