您当前的位置:首页 > 产品中心 > 光学镜片 > 透镜

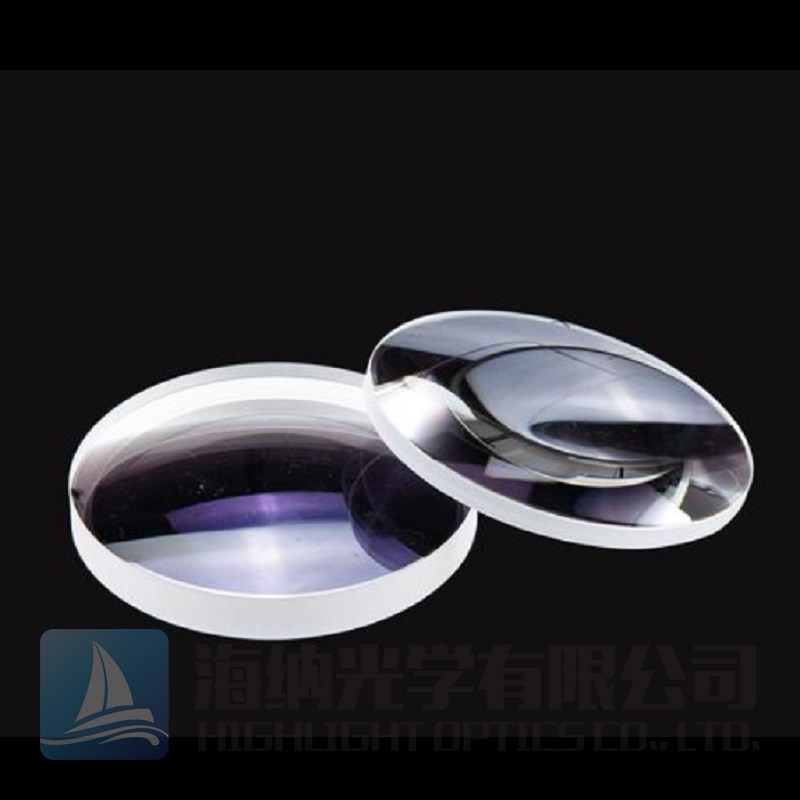

双凸透镜,双凸球面镜

双凸透镜,双凸球面镜

双凸透镜具有两个相同曲率半径的凸面,其焦距都是凸面的。当满足有限共轭条件(0.2X—5X焦距)时,镜头会达到最好的性能。在1:1的共轭之下,双凸透镜的球面像差,彗差和畸变会被最小化。该双凸球面镜的焦距最高可达100mm,最低25mm。这款原装进口透镜价格仅为188元到570元之间。

所属品牌: 立陶宛Optogama

应用类型:

产品型号:Bi-convex spherical lenses

负责人:杜工 光学镜片及晶体
联系电话:13691926712 电子邮箱:duchong@welloptics.cn

规格书下载 添加到询价单





4Lasers双凸透镜,尺寸,焦距25mm~100mm




双凸透镜具有两个相同曲率半径的凸面,其焦距为正置。在有限共轭的条件下应用时(0.2倍焦距—5倍焦距),镜头就会达到最好的性能。在1:1的共轭比之下,球面像差,彗差和畸变会被最小化。共轭比越高,则像差就越高。

4Lasers公司提供8型号的双凸透镜,标准的英文名称为Bi-convex spherical lenses,标准的透镜直径25.4mm,边缘厚度2mm,焦距25mm~1000mm,价格188~570元价格不等。

Edmund的双凸透镜也有以下很多的种的分类:双凸透镜, DCX(双凸镜片)可见光范围镀0度入射角减反射膜,NIR I 镀膜DCX(双凸)镜片,VIS-NIR 双凸镜片,YAG-BBAR镀膜双凸(DCX)透镜,紫外级熔融石英双凸镜片,平凸镜片 (PCX)和单透镜组件等。




4Lasers双凸透镜的主要特点:

§材质为UV级熔融石英和BK7玻璃制成

§直径:Φ25,4mm

§焦距:25 mm100 mm

§可根据要求提供抗反射镀膜,定制材料,尺寸和焦距



双凸透镜的主要应用:

§有限共轭成像

§光束继电器应用

§扩束器



双凸透镜的主要参数:

双凸透镜

材料

BK7UVFS

波长范围

未镀膜BK7镜片:350 nm-2μm,未镀膜UVFS镜片:185 nm-2.1μm



无涂层UVFS镜片:185 nm-2,1μm未涂布的BK7镜片:350 nm-2μm



通光孔径

90%

直径公差

+0/-0.1mm

厚度公差

±0.5mm

中心误差

3 arcmin



焦距公差

±3%@632.8 nm

倒角

<0.35 mm at 45°

表面质量

40-20 S-D

面形

<λ/8@632.8 nm

镀膜

未镀膜,可根据要求提供



双凸球面镜的产品订购信息:

以下产品价格对应欧元汇率7.7,价格随汇率浮动。订单金额不满2万需另付800元运保费。

SKU型号

材料

直径

边缘厚度

焦距

价格(RMB

7565

UVFS

Φ25.4mm

2mm

25mm

563

7566

UVFS

Φ25.4mm

2mm

50mm

563

7567

UVFS

Φ25.4mm

2mm

75mm

563

7568

UVFS

Φ25.4mm

2mm

100mm

563

7569

BK7

Φ25.4mm

2mm

25mm

188

7570

BK7

Φ25.4mm

2mm

50,mm

188

7571

BK7

Φ25.4mm

2mm

75mm

188

7572

BK7

Φ25.4mm

2mm

100mm

188
