PAL-20-NIR-HR-LC00是西格玛光机(SIGMAKOKI)推出的20倍高分辨率近红外物镜，专为飞秒激光(770-790nm)与YAG激光(1064nm)加工设计。具备0.45高NA、20mm长工作距离，支持532nm脉冲激光，内置可更换保护窗，成像清晰，抗损伤能力强。深圳仓库现货，适用于激光加工与同轴观察系统。
所属品牌： 日本OptoSigma
应用类型：
产品型号：PAL-20-NIR-HR-LC00
负责人：戴湘麟
联系电话：13423881512
电子邮箱：team5@welloptics.cn
PAL-20-NIR-HR-LC00，西格玛光机近红外用物镜，自带保护窗
PAL-20-NIR-HR-LC00是西格玛光机/SIGMAKOKI/OptoSigma推出的近红外物镜PAL-NIR/20x近红外用物镜/20x物镜，专为飞秒激光（770–790 nm）或YAG激光（1064 nm）加工设计，具备高NA与无限共轭结构，工作距离长且场曲已校正，在视场边缘仍能呈现自然清晰的图像；该物镜适用于同轴观察或激光导入系统，除红外光外也支持可见光如532 nm脉冲激光，其激光损伤阈值参考值为0.1 J/cm2（532 nm）与0.2 J/cm2（1064 nm），（脉冲宽：10ns，重复频率：20Hz）并附带1.8 mm厚可更换保护玻璃，有效防止加工切屑损伤。PAL-20-NIR-HR-LC00深圳仓库长期库存。
近红外物镜PAL-NIR/20x近红外用物镜/20x物镜PAL-20-NIR-HR-LC00规格参数：
|
型号 |
PAL-20-NIR-HR-LC00 |
|
镜筒标记 |
MPlanApo NIR HR 20x |
|
倍率 |
20倍 |
|
焦距ｆ |
10mm |
|
NA |
0.45 |
|
工作距离 WD |
20.0mm |
|
分辨率 |
0.61μm |
|
焦深 |
±1.4μm |
|
实际视场 (φ24目镜) |
φ1.2mm |
|
实际视场 (摄像元素 1/2英寸) |
0.24×0.32mm |
|
自重 |
0.44kg |
|
厂家 |
西格玛光机/SIGMAKOKI/OptoSigma |

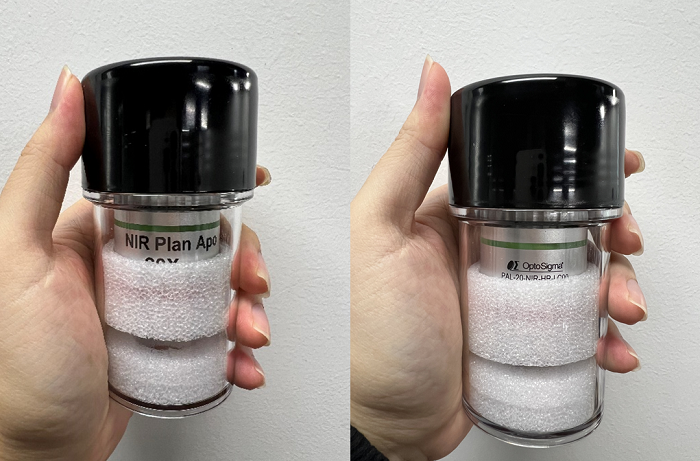

图：20x近红外用物镜PAL-20-NIR-HR-LC00实物图

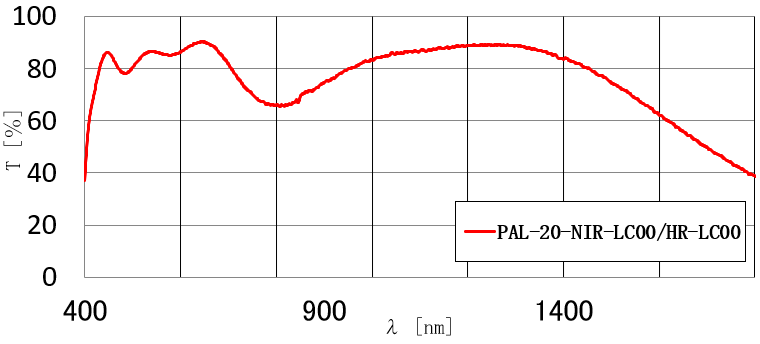

图：PAL-20-NIR-HR-LC00透过率参考图（此数据仅为参考值，请注意，它并不能保证实际产品的各项特性）

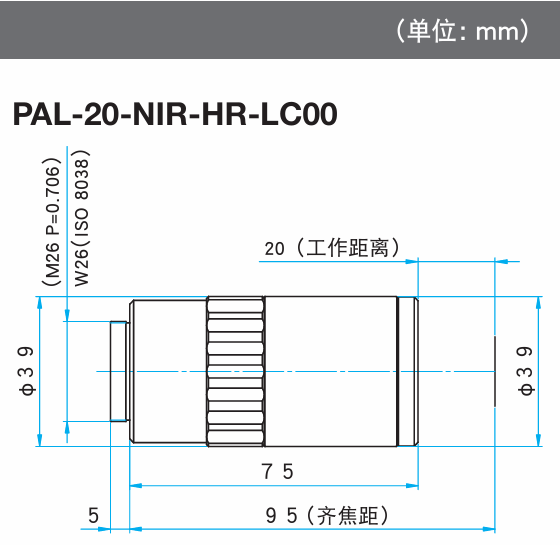

图：20x物镜 PAL-20-NIR-HR-LC00外形尺寸图，单位mm
注意，在使用该物镜进行激光加工时，请将入射光束直径扩展至约瞳径的一半，过细的光束将无法形成小聚光光斑，且能量密度过高可能导致物镜损伤；加工中产生的飞溅粉末可能污染镜面，使用时需注意防护。入射100fs以下飞秒激光时脉冲宽度可能展宽，实际倍率需根据所用管镜焦距计算（标称值以f=200mm管镜为基准）。此外，PAL-20-NIR-HR-LC00/PAL-NIR物镜在设计时已纳入保护玻璃的光学补偿，若擅自拆卸反而会破坏其成像与加工性能。
