OTO紫外可见光谱仪有鹰眼系列紫外可见光谱仪、智能引擎系列紫外可见光谱仪、蜂鸟系列紫外可见光谱仪和口袋鹰系列光纤光谱仪四个系列。便携式紫外可见光谱仪光谱响应范围180-1100nm且光学分辨率可达到0.2nm~13nm；超微光学便携式光纤光谱仪可以应用于环境检测、生物医学领域、拉曼系统和半导体。紫外可见光纤光谱仪又可以称为超微光学紫外可见光谱仪。
所属品牌： Oto Photonics
应用类型：
产品型号：EE2111，SE2010，HB1034，PH2014等
负责人：沈维冠
联系电话：18927467039
电子邮箱：sales12@welloptics.cn
OTO Photonics紫外可见光谱仪，180-1100nm，分辨率0.2-13nm
OTO紫外可见光谱仪有4个系列，鹰眼系列紫外可见光谱仪、智能引擎系列紫外可见光谱仪、蜂鸟系列紫外可见光谱仪和口袋鹰系列光纤光谱仪。紫外可见光纤光谱仪又可以称为超微光学紫外可见光谱仪。
鹰眼系列紫外可见光谱仪最大特点是搭载了完善的制冷系统，能有效降温25度，显著降低暗噪声，为长时间测量提供稳定的低温环境；光谱响应范围180-1100nm且光学分辨率可达到0.2nm~13nm。智能引擎系列紫外可见光谱仪波长由CCD传感器加上32位RISC微控制器组成，提供8款高灵敏度传感器和15种以上光栅进行个性化搭配，光谱响应范围180-1100nm，光学分辨率0.2nm~10.5nm。蜂鸟系列紫外可见光谱仪是便携式紫外可见光谱仪，含主板的体积仅83mm x 75.5mm x 75.5mm x 26.75mm，超微光谱仪光谱响应范围180-1100nm，光学分辨率0.2nm~10.5nm。口袋鹰系列光纤光谱仪代表了OTO紫外可见光谱仪中最为紧凑和经济的设计，光谱响应范围200-1050nm，光学分辨率2.2nm~12nm。

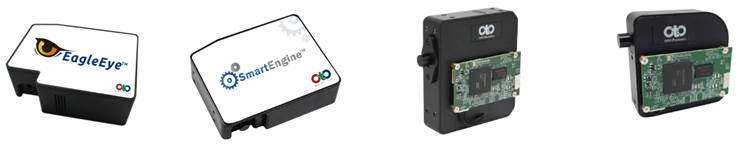

图1：OTO Photonics紫外可见光谱仪产品图(从左到右依次为：鹰眼，智能引擎，蜂鸟和口袋鹰系列)
鹰眼系列紫外可见光谱仪
-OTO紫外可见光谱仪光谱响应范围180-1100nm可定制；光学分辨率0.2nm~13nm(按不同光栅及狭缝组合)
-超微光谱仪采用标准C-T型光路设计，自带TEC制冷传感器 (预设室温25℃时可降温至0℃)
-8种以上传感器、30种以上光栅可供选择
-超低热噪声，制冷传感器可在长积分时间下有效控制暗噪声基线水平
-高容量内存支持高速撷取光谱、多重曝光时间设定、多重触发等模式
-支持杂散光校正算法（杂散光比例可达<0.01％)
-可选择加入像素合并功能以倍增感光度(可从2/4/8/16倍像素合并中选择)
|
型号 |
EE2111 |
EE2113 |
EE2063 |
EE2093 |
|
|
波长范围 |
500-1100nm |
500-1100nm |
180-1100nm |
180-1100nm |
|
|
狭缝宽度 |
10/25/50/100/200μm |
||||
|
分辨率 |
0.2-13nm |
||||
|
传感器 |
TEC制冷2048像素背照式CCD长波长感度强化 |
TEC制冷2048像素背照式CCD短波长感度强化 |
|||
|
信噪比 |
500 |
500 |
500 |
500 |
|
|
制冷温度 |
预设室温25℃时可降温至0℃ |
||||
|
动态范围 |
5000 |
4000 |
|||
|
暗噪声 |
13 |
17 |
|||
|
曝光时间 |
5ms |
1.5ms |
|||
|
快门 |
可选配 |
||||
|
尺寸 |
130(L) x 86(W) x 31.5(H)mm |
130 (L)*96(W)*58.3(H)mm |
|||
|
光纤接口 |
SMA905或FC/PC |
||||
|
数据传输接口 |
USB2.0或UART |
||||
智能引擎系列紫外可见光谱仪
OTO Photonics智能引擎系列光谱仪采用Czerny-Turner光学设计，由CCD传感器加上32位RISC微控制器组成，拥有精简架构及优化之光谱分析核心。超微光学紫外可见光谱仪鹰眼系列光学架构提供坚固且稳定的测量性能，尤其在解析度和波长漂移方面表现优异，具备良好的温湿度、震动和冲击稳定性。此外，便携式光纤光谱仪微小化设计提供了高度的系统整合弹性。超微光学紫外可见光谱仪智能引擎系列专为光电面板、半导体、拉曼系统、环境检测和生物医学领域等工业应用设计，超微光谱仪其灵活的配置选项和可靠的性能使其成为多种检测场景的理想选择。
台湾超微光学紫外可见光纤光谱仪智能引擎系列的突出特点包括：
-优异的温湿度、震动与冲击稳定性
-“高速连续曝光”模式 (Continuous High-Speed Exposures)
-“杂散光校正”算法（杂散光比例可达0.01%）
-色温、演色性、色彩值等参数直接计算
-超过8种传感器与20种光栅可选择
-选择“0”热膨胀系数光栅、双波长光栅
-可选择内建“Wi-Fi 模块”，转为无线光谱仪
-已推出多种升级机种：全波段机种(180~1100 nm)，低噪声机种(SNR=500)，短积分时间机种(0.2 ms)，超高分辨率机种(0.2 nm)，高像素分辨率机种(<0.06 nm/pixel)
-便携式光纤光谱仪智能引擎3号FX2(SE4030)：高速CPU搭配高灵敏度传感器，积分时间最短达6μs
下表给出的是智能引擎光谱仪所对应的传感器选择
|
光谱仪机型 |
传感器类别 |
特性 |
|
SE-3 |
快速曝光CMOS |
短曝光时间的最佳选择 |
|
SE-4 |
前照式CCD |
平价好品质 |
|
SE-5 |
近红外加强背照式CCD |
近红外表现最佳 |
|
SE-7 |
高像素CCD |
高像素解析度 |
|
SE-8 |
快速曝光高解析CMOS |
高速曝光、高像素解析度 |
|
SE-9 |
超高速曝光背照式CCD |
快速全波段 |
|
SE-10 |
超高感光背照式CCD |
快速传输、高感光度 |
|
SE-12 |
快速曝光CMOS |
短曝光时间、高感光度 |
蜂鸟系列紫外可见光谱仪
蜂鸟(HummingBird, HB)光谱仪是由CCD传感器加上32bits RISC微控制器组成的可手持光谱仪，精密的光学架构使体积得以小型化。紫外可见光纤光谱仪收光口是独家专利设计，可切换光纤SMA905收光或开放式收光口供客户自行设计。在光谱量测上，其光学架构传承以往系列光谱仪，并新增散热设计，能提供十分坚固及稳定的量测性能，灵活的系统孔设计更是提供了各种设备系统整合之弹性。控制电路板可视客户使用环境调整为外置加强散热。
台湾超微光学紫外可见光纤光谱仪蜂鸟系列的主要特性包括：
-适用于拉曼测量、空气检测、水质分析和工业4.0制造等多种场景
-光机小型化，可以手持进行高分辨率光学量测，是一种便携式紫外可见光谱仪
-包含主板体积83mm(长) x 75.5mm(宽) x 26.75mm(高)
-传承SE系列多方面的优异表现
-体积重量最佳化，系统整合之最佳选择
-主打机种: 短积分时间机种(0.2ms)_蜂鸟3号与低噪讯机种(SNR=500)_蜂鸟5号
-3种以上传感器、20种以上光栅，传感器与光栅数持续增加中
-可选择搭载不同材质之光栅，如0热膨胀系数光栅
-SMA905, FC/PC接头可选配
下表给出的是蜂鸟系列光谱仪所对应的传感器选择
|
光谱仪机型 |
传感器类别 |
特性 |
|
HB-3 |
快速曝光CMOS |
短曝光时间的最佳选择 |
|
HB-5 |
近红外增强背照式CCD |
近红外表现最佳 |
|
HB-8 |
快速曝光CMOS |
高速曝光、高像素解析度 |
|
HB-9 |
超高速曝光背照式CCD |
快速全波段 |
口袋鹰系列光纤光谱仪
口袋鹰系列（PocketHawk, PH）光谱仪是由CCD传感器加上32位RISC微控制器组成的可手持光谱仪，交错式的光路设计使体积更加小型化。在光谱测量上，其光学架构与其他系列光谱仪相同，能提供十分坚固及稳定的测量性能，灵活的系统孔设计更是提供了各种设备系统整合之弹性，控制电路板为外置版本，方便嵌入式系统设计。
便携式光纤光谱仪口袋鹰系列的主要特性包括：
-光谱响应范围: 口袋鹰系列为330-1050nm，200-1050，及400-1050nm
-便携式紫外可见光谱仪标准C-T型光路设计，具备优异的温湿度、震动、与撞击稳定性
-内建高速运算能力单芯片处理器，色温、呈色指数、色彩坐标值等参数直接算取
-高容量内存支持高速撷取光谱、多重曝光时间设定、多重触发等模式
-支持杂散光校正算法（杂散光比例可达<0.01％)
-以绝佳成本实现在线&手持智慧光谱系统
紫外可见光纤光谱仪口袋鹰系列非常适合预算有限、空间受限或需要将光谱仪集成到便携设备中的应用场景。
|
型号 |
PH2014 |
PH2034 |
PH4134 |
PH2524 |
PH2534 |
|
|
波长范围 |
330-1050nm |
200-1050nm |
200-1050nm |
900-1700nm |
||
|
狭缝宽度 |
10/25/50/100/200μm |
50/100μm |
||||
|
分辨率 |
2.2/2.5/3.1/6/12nm |
NA/NA/10/18.3/36nm |
1.85/2.45/3.8/7.4/15nm |
14/18nm |
6/9nm |
|
|
传感器(像素) |
3000 |
512 |
1024 |
128 InGaAs |
256 InGaAs |
|
|
信噪比 |
高增益模式 |
200 |
350 |
350 |
2500 |
2500 |
|
低增益模式 |
6500 |
6500 |
||||
|
动态范围 |
高增益模式 |
2400 |
5500 |
5000 |
6500 |
6000 |
|
低增益模式 |
8200 |
6500 |
||||
|
暗噪声 |
高增益模式 |
30 |
12 |
13 |
10 |
11 |
|
低增益模式 |
8 |
10 |
||||
|
曝光时间 |
1.5ms-24s |
0.1ms-24s |
21μs-24s |
100μs-1s |
||
|
尺寸 |
65(L)x 65(W) x 29.8(H)mm |
|||||
|
光纤接口 |
SMA905 |
|||||
|
数据传输接口 |
Micro USB / UART |
|||||
