日本iDule公司生产的面阵相机覆盖400-1000nm波段范围，采用PoCL接口供电，镜头可选适配C/M42/F 接口。其中ID1MB-CL型号采用全局式快门，1.2M像素、1/3 inch传感器尺寸，Camera Link接口，采用ON Semiconductor AR0135传感器，像元尺寸3.75μm(H) x 3.75μm(V)，帧数在全像素为54.08fps，VGA 模式为105.51fps，QVGA 模式为200.35fps，固定快门触发模式1/45000s～OFF(1/45s)。机器不含凸出部分尺寸29mm x 29mm x 29mm，重量约50g，可见光相机可精准捕捉复杂光照环境下的细节，满足半导体检测和机器视觉需求，提供OEM定制化服务。
所属品牌：
应用类型：
产品型号：ID1MB/C-CL，ID2MB/C-CL，ID3MB/C-CL，ID4MB/C-CL，ID9MGB/C-CL，ID4MTVISB-CL
iDule 面阵相机系列，最佳2.4μm像元尺寸，覆盖光谱范围400~1000nm
日本iDule公司生产的面阵Camera Link相机系列覆盖400-1000nm波段范围，采用PoCL/12pin Hirose接口供电，镜头适配C/M42/F 接口。其中ID1MB-CL型号采用全局式快门，1.2M像素、1/3 inch传感器尺寸，Camera Link接口，采用ON Semiconductor AR0135传感器，像元尺寸3.75μm(H) x 3.75μm(V)，帧数在全像素为54.08fps，VGA 模式为105.51fps，QVGA 模式为200.35fps，固定快门触发模式1/45000s～OFF(1/45s)。机器不含凸出部分尺寸29mm x 29mm x 29mm，重量约50g，可精准捕捉复杂光照环境下的细节，满足半导体检测和机器视觉需求，提供OEM定制化服务。
在工业检测与科学研究的精密领域，iDule面阵相机以其卓越性能重新定义了成像标准。iDule系列具备高帧率、低噪声的特性，通过Camera Link接口实现超高速数据传输，满足半导体检测、精密制造等严苛场景需求。其独特的模块化设计允许用户根据不同波长需求灵活更换光学组件，使单一设备即可覆盖从200~1000nm的广阔光谱范围。
iDule 面阵Cameara Link 相机型号一览：
|
相机型号 |
传感器尺寸 |
分辨率 |
FPS |
像素大小 |
外形尺寸(mm) |
重量 |
|
ID1MB/C-CL |
1/3 inch |
1,284(H)×962(V) |
54 |
3.75μm×3.75μm |
29×29×29 |
50g |
|
ID2MB/C-CL |
2/3 inch |
1,284(H)×962(V) |
280 |
3.75μm×3.75μm |
29×29×43 |
75g |
|
ID3MB/C-CL |
1/1.8 inch |
2,064(H)×1,544(V) |
56 |
3.45μm×3.45μm |
29×29×29 |
50g |
|
ID4MB/C-CL |
1 inch |
2,048(H)×2,048(V) |
150 |
5.5μm×5.5μm |
29×29×43 |
75g |
|
ID5MB/C-CL |
2/3 inch |
2,464(H)×2,056(V) |
35 |
3.45μm×3.45μm |
29×29×29 |
50g |
|
ID5MGB/C-CL |
1/2 inch |
2,640(H)×2,160(V) |
80 |
2.5μm×2.5μm |
45×45×35 |
115g |
|
ID9MGB/C-CL |
2/3 inch |
4,224(H)×2,160(V) |
63 |
2.5μm×2.5μm |
45×45×35 |
115g |
|
ID12MB/C-CL |
φ28.160 |
4,096(H)×3,072(V) |
42 |
5.5μm×5.5μm |
55×55×30 |
120g |
|
ID18MGB/C-CL |
1 inch |
4,512(H)×4,096(V) |
31 |
2.5μm×2.5μm |
45×45×35 |
115g |
|
ID25MB/C-CL |
φ18.102 |
5,120(H)×5,120(V) |
22 |
2.5μm×2.5μm |
55×55×45 |
185g |
|
ID25MGB/C-CL |
1.1 inch |
5,136(H)×5,120(V) |
22 |
25μm×2.5μm |
45×45×35 |
115g |
|
ID65MB/C-CL |
φ37.361 |
9,344(H)×7,000(V) |
9 |
3.2μm×3.2μm |
55×55×45 |
185g |
-镜头接口均为C Mount，使用Camara Link/PoCL数据线。
120万像素采用ON Semiconductor公司的全局快门CMOS，40万/160万像素采用索尼公司的全局快门CMOS，均为小型尺寸（29立方毫米）的相机。
在工业检测与机器视觉领域，iDule面阵相机凭借其卓越的性能和稳定性，成为高精度成像的理想选择。作为一款高精度可见光相机，iDule系列采用先进的CMOS传感器技术，能够捕捉细腻的图像细节，满足严苛的工业应用需求。无论是高速生产线上的缺陷检测，还是精密测量任务，可见光相机iDule都能提供清晰、低噪声的成像效果。

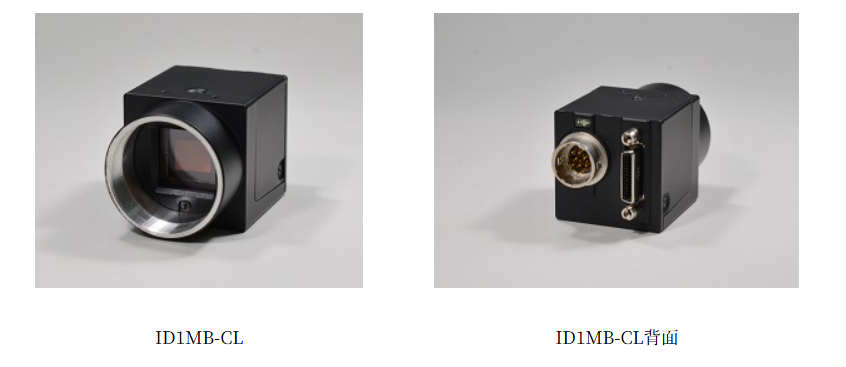

Camera Link™ 40万像素(0.4M) 120万像素(1.2M) 160万像素(1.6M)工业相机详细参数：
|
型号 |
CMOS 40万画素(0.4M) |
CMOS 120万像素(1.2M) |
CMOS 160万画素(1.6M) |
|
输出接口 |
Camera Link 2Tap,3Tap |
Camera Link 1Tap,2Tap,24bit–RGB |
Camera Link 2Tap,3Tap |
|
图像传感器 |
1/2.9英寸 全局快门 |
1/3英寸型 全局快门 |
1/2.9英寸 全局快门 |
|
光圈大小 |
Φ6.313mm |
全像素 Φ6mm |
Φ6.291mm |
|
像素单元尺寸 |
6.90μm(H) x 6.90μm(V) |
3.75μm(H) x 3.75μm(V) |
3.45μm(H) x 3.45μm(V) |
|
图像输出 |
有效像素728(H) x 544(V) |
有效像素1,284(H) x 962(V) |
有效像素1456(H) x 1088(V) |
|
像素时脉 |
85MHz |
1Tap / 24bit-RGB : 74.25MHz |
85MHz |
|
分辨率 |
SensorAD 12bit Camera Link 输出 8bit / 10bit / 12bit |
||
|
帧数 |
2Tap Base 319.96 fps |
全像素 54.08fps |
2Tap Base 100.47 fps |
|
增益设定 |
0～+12db |
||
|
触发模式 |
固定/脉冲宽度快门触发模式 |
固定快门触发模式 |
固定/脉冲宽度快门触发模式 |
|
信号输出方式 |
Camera Link Base or PoCL Base |
||
|
镜头接口 |
C Mount |
||
|
电源外部触发 |
PoCL or Hirose12 pin |
||
|
电源电压 |
DC12V±10% |
||
|
耗电量 |
max 1.8 W 以下typ 1.5 W 以下 |
max 1.1 W 以下typ 0.9 W 以下 |
max 1.8 W 以下typ 1.5 W 以下 |
|
尺寸 |
29mm x 29mm x 29mm |
||
|
重量 |
50g |
||
|
使用环境 |
温度0℃～+40℃,湿度0～90％RH,无冷凝水现象 |
||

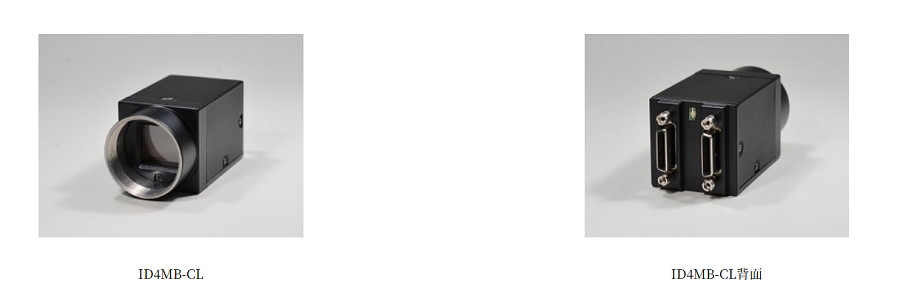

ID2M系列是搭载了CMOSIS公司的200万像素（2Mpixel）高速CMOS传感器并支持Camera Link™ I/F接口的相机。而ID4M系列则采用了400万像素（4Mpixel）的同类CMOSIS传感器，适用于需要高帧率的检测应用。工业相机的核心在于可靠性与适应性，而iDule工业CMOS相机在这两方面表现尤为突出。其坚固的机械设计和宽温工作范围，确保在恶劣环境下依然稳定运行。同时，优化的光学架构使其在低照度条件下仍能保持出色的信噪比，为高精度可见光相机市场树立了新标准。
Camera Link™ 接口 200万像素(2M) 和 400万像素(4M) iDule相机详细参数：
|
型号 |
CMOSIS 200万像素(2M) |
CMOSIS 400万像素(4M) |
|
输出接口 |
PoCL Full(8TAP) / Deca(10TAP) |
|
|
图像传感器 |
全局式快门 CMOSIS CMV2000 |
全局式快门 CMOSIS CMV4000 |
|
图像圈 |
2/3 英寸 Φ12.755 毫米 |
1 英寸 Φ15.93 毫米 |
|
像素单元尺寸 |
5.5μm x 5.5μm |
|
|
图像输出 |
有效像素2,048(H) x 1,088(V) |
有效像素2,048(H) x 2,048(V) |
|
像素时脉 |
80MHz |
|
|
分辨率 |
黑白或 Raw彩色8/10bit |
|
|
帧数 |
Base 2Tap : 70fps / Medium 4Tap : 140fps
/ Full 8Tap : 280fps。 |
Base 2Tap : 38fps / Medium 4Tap : 75fps
/ Full 8Tap : 150fps。 |
|
增益设定 |
0～+12db |
|
|
快门速度可变范围 |
off～1/50,000s |
|
|
局部扫描 |
ROI : 8 area |
|
|
触发模式 |
固定快门触发模式，脉宽快门触发模式 |
|
|
信号输出方式 |
PoCL Base / Medium / Full / Deca |
|
|
信号输出接口 |
PoCL SDR26pin 2ch |
|
|
对应的采集卡 |
各公司的符合 PoCL 标准的采集卡 |
|
|
对应型号数据线 |
PoCL SDR 26 PIN数据线 |
|
|
镜头接口 |
C Mount |
|
|
电源接口 / 外部触发输入 |
PoCL |
|
|
电源电压 |
DC12V±10% |
|
|
耗电量 |
max. 2.5W以下 |
|
|
尺寸 |
29mm x 29mm x 43mm |
|
|
重量 |
75g |
|
|
使用环境 |
温度-5～+45℃,湿度20～85％RH,无冷凝水现象 |
|

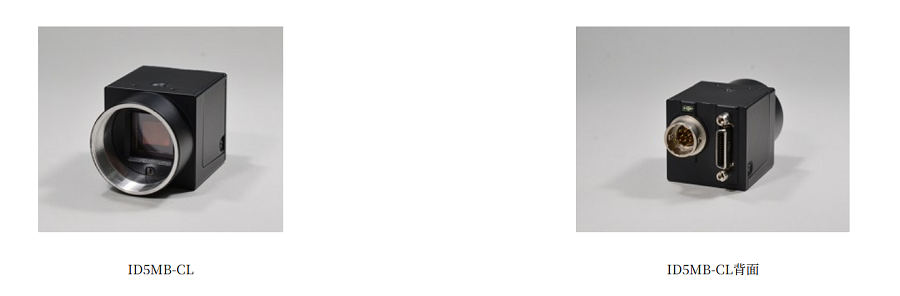

iDule面阵相机ID3M系列为采用300万像素（3M像素）SONY Pregius传感器IMX265的Camera Link™接口兼容相机；ID5M系列则采用500万像素（5M像素）的SONY Pregius传感器IMX264。这些相机支持分辨率为12位的图像输出。此外，ID3M2B-CL型号具备QUAD Shutter Control功能。
iDule相机通过灵活的接口配置（如GigE、USB3.0）和智能触发功能，大幅提升工业自动化效率。无论是作为独立的可见光相机使用，iDule工业CMOS相机还可集成到复杂视觉系统中。
Camera Link™ 接口 300 万像素(3M) 和 500 万像素(5M) iDule相机：
|
型号 |
SONY300万像素(3M) |
SONY320万像素(3M2) |
SONY500万像素(5M) |
|
输出接口 |
Camera Link Base or PoCL Base |
||
|
图像传感器 |
全局快门SONY IMX265 |
全局快门SONY IMX900 |
全局快门SONY IMX264 |
|
光学格式/口径 |
1/1.8英寸Φ8.91毫米 |
Φ5.81mm |
2/3英寸Φ11.09毫米 |
|
像素单元尺寸 |
3.45μm x 3.45μm |
2.25μm x 2.25μm |
3.45μm x 3.45μm |
|
图像输出 |
有效像素2,064(H) x 1,544(V) |
有效像素2,064(H) x 1,552(V) |
有效像素2,464(H) x 2,056(V) |
|
像素时脉 |
2TAP :85MHz 3TAP :66MHz(8bit only) |
||
|
分辨率 |
黑白 8 / 10 / 12bit、Raw彩色 8 / 10 / 12bit |
||
|
帧数 |
Base 2Tap(66MHz) : 40.2fps Base 2Tap(85MHz) : 51.7fps Base 3Tap : 55.6fps |
Base 2Tap : 48.8fps Base3Tap : 54.75,72.2fps(HSMode) |
Base 2Tap(66MHz) : 25.5fps Base 2Tap(85MHz) : 32.8fps Base 3Tap : 35.6fps |
|
增益设定 |
0～+12db |
||
|
快门速度可变范围 |
off～1/40,000s |
off～1/37,000s |
|
|
局部扫描 |
ROI :1 area (最小4line) |
||
|
触发模式 |
固定快门触发模式、脉宽快门触发模式 |
固定快门触发模式、脉冲宽度快门触发模式 |
固定快门触发模式、脉宽快门触发模式 |
|
信号输出方式 |
Camera Link Base or PoCL Base |
||
|
信号输出接口 |
Camera Link / PoCL SDR26pin |
||
|
镜头接口 |
C Mount |
||
|
电源接口 / 外部触发输入 |
PoCL or 12pin电源 |
PoCL or 12pin电源 |
PoCL or hirose12pin电源 |
|
电源电压 |
直流12V±10% |
||
|
耗电量 |
Typ. 1.5W以下max. 1.8W以下 |
||
|
尺寸 |
29mm x 29mm x 29mm |
||
|
重量 |
50g |
||
|
使用环境条件 |
温度-5～+45℃ 湿度20～85％RH 无冷凝水现象 |
||
ID5MG系列是采用了GPIXEL公司的2.5μm像素间距CMOS传感器并支持Camera Link™ I/F接口的相机。该系列具有相同的外壳尺寸（45x45x35mm），支持C口径镜头。适用于需要高像素和小型化的应用场景。
Camera Link™ 接口 500 万像素 900 万像素 1800 万像素 2500 万像素可见光相机iDule:
|
型号 |
ID5MGB-CL |
ID9MGB-CL |
ID18MGB-CL |
ID25MGB-CL |
|
输出接口 |
Camera Link Base~Full |
|||
|
图像传感器 |
全局快门 |
全局快门 |
全局快门 |
全局快门 |
|
传感器尺寸 |
6.6 × 5.4mm φ8.528mm |
10.6 × 5.4mm φ11.863 |
11.3 × 10.2mm φ15.235mm |
12.8 × 12.8mm φ18.130 |
|
像素单元尺寸 |
2.5μm×2.5μm |
|||
|
图像输出 |
2,640(H)×2,160(V) |
4,224(H)×2,160(V) |
4,512(H)×4,096(V) |
5,136(H)×5,120(V) |
|
像素时脉 |
71.25MHz |
79.875MHz |
80MHz |
79.75MHz |
|
分辨率 |
黑白8/10/12bit, Raw彩色8/10/12bit |
|||
|
帧数 |
Base 2Tap : 20fps |
Base 2Tap : 15.8fps |
Base 2Tap : 7.9fps |
Base 2Tap : 5.6fps |
|
增益设定 |
0～+12db |
|||
|
快门速度范围 |
Off~1/140,000 |
Off~1/100,000 |
Off~1/42,000 |
Off~1/43,000 |
|
局部扫描 |
1area |
|||
|
触发模式 |
固定快门触发模式，脉宽快门模式 |
|||
|
信号输出接口 |
SDR26pin |
|||
|
镜头接口 |
C Mount |
|||
|
电源/外部触发输入 |
Hirose 12pin or PoCL |
|||
|
耗电量 |
DC12V max. 3.5W |
|||
|
尺寸 |
45(H) x 45(W) x 35(D)mm 115 g |
|||
ID25M系列采用了2500万像素（25Mpixel），ID65M系列采用了6500万像素（65Mpixel）的GPIXEL公司全局快门CMOS传感器，并支持Camera Link I/F接口的相机。
Camera Link™ 接口 2500 万像素 6500 万像素可见光相机iDule：
|
型号 |
ID25MB-CL(白黒) / ID25MC-CL(彩色) |
ID65MB-CL(白黒) / ID65MC-CL(彩色) |
|
输出接口 |
Camera Link (Base ～ Full) |
Camera Link (Base ～ Full) |
|
图像传感器/像素尺寸 |
GPIXEL GMAX0505 / 2.5μm x 2.5μm |
GPIXEL GMAX3265 / 3.2μm x 3.2μm |
|
光圈大小 |
Φ18.102mm |
Φ37.361mm |
|
有效像素 |
5,120(H) x 5,120(V) |
9,344(H) x 7,000(V) |
|
像素时脉 |
79.75MHz |
80MHz |
|
输出bit |
Mono or Raw color 8/10/12bit |
Mono or Raw color 8/10/12bit |
|
帧数 |
Base 2Tap : 5.6fps / Base 3Tap : 7.5fps / Medium 4Tap : 11.3fps / Full 8Tap : 22.6fps |
Base 2Tap : 2.4fps / Base 3Tap : 3.1fps / Medium 4Tap : 4.7fps / Full 8Tap : 9.4fps |
|
增益设定 |
0~+12dB |
0 ~ +12dB |
|
快门速度可变范围 |
Off ~ 1/40,000s |
Off ~ 1/25,000s |
|
局部扫描 |
1 area |
1 area |
|
触发模式 |
固定快门触发模式，脉宽快门模式 |
固定快门触发模式，脉宽快门模式 |
|
信号输出接口 |
SDR26pin |
SDR26pin |
|
镜头支架 |
M42 P1.0 (*C-mount / F-mount adaptor) |
M42 P1.0 (*F-mount adaptor) |
|
电源连接器 |
Hirose 12pin or PoCL |
Hirose 12pin or PoCL |
|
耗电量 |
DC12V max. 5.0W |
DC12V max. 6.0W |
|
尺寸和重量 |
55(H) x 55(W) x 45(D)mm 185 g |
55(H) x 55(W) x 45(D)mm 185 g |
