丹麦NLIR公司推出的1.9um–5.3um红外波长转换器，提供1.9至5.3微米中红外波段到682至886纳米可见光/近红外波段的宽范围转换。采用先进上转换技术实现宽波段、高效率的光谱转换，兼容常规硅基探测器，大幅降低中红外探测成本。1.9um–5.3um红外光谱转换器核心优势在于：宽谱覆盖，低噪声探测，模块化集成，多场景应用。MIR-VNIR跨波段转换器可应用于中红外光谱分析和光学相干断层扫描等多个场景。
所属品牌： 丹麦nlir
应用类型：
产品型号：SPEKTUM，U2050（旧型号）
负责人：韦邦群
联系电话：18927460030
电子邮箱：bqwei@welloptics.cn
1.9–5.3um转换为682–886nm，同步实时转换，MIR-VNIR跨波段转换器
丹麦NLIR技术的核心在于波长转换模块，该模块将中红外波长上转换至近可见光范围，使硅基和砷化镓探测器得以应用。这一转换过程由集成在铌酸锂晶体内的1064nm高功率连续波激光驱动，整套系统无需任何校准。
1.9um–5.3um红外光谱转换器提供1.9至5.3um中红外波段到682至886nm可见光/近红外波段的宽范围转换。该范围内所有波长均可同步实时转换，无需时间延迟或扫描元件。输出信号可通过传统光纤耦合光栅光谱仪或硅基传感器探测器进行分析。厂家更新过一次型号名称，在之前，SPEKTUM波长转换器的名称是U2050。

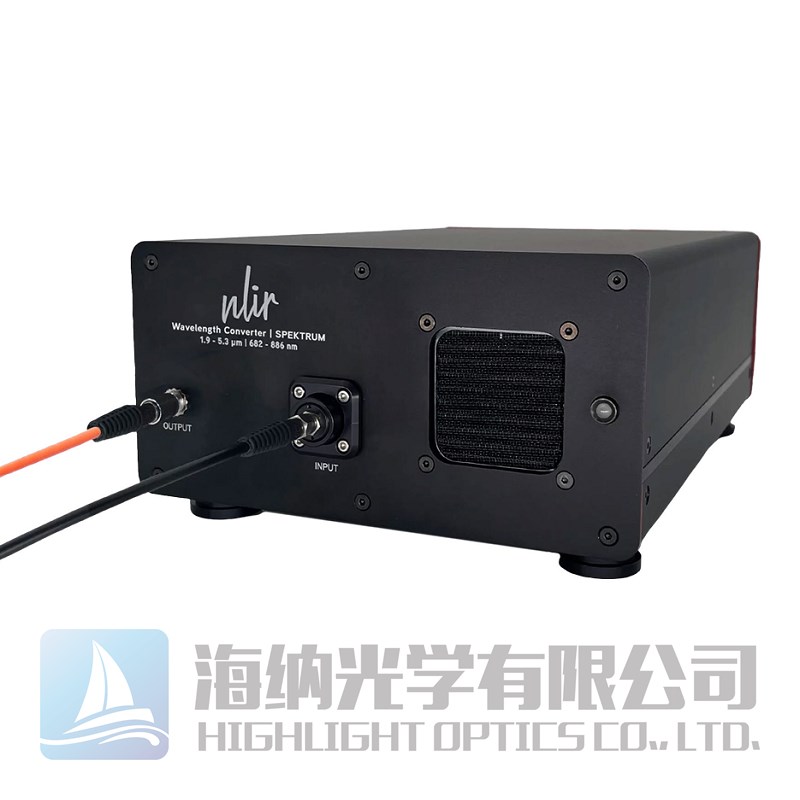

MIR-VNIR跨波段转换器示意图

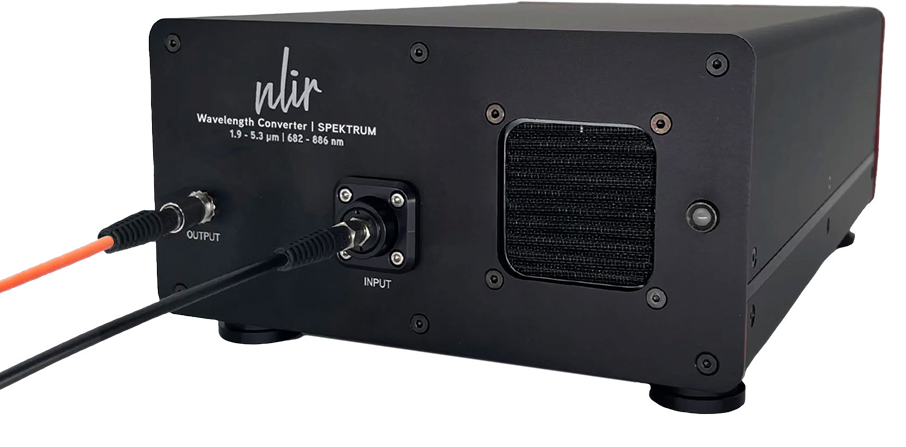

1.9um–5.3um红外光谱转换器可将1.9–5.3um 波段的中红外光转换为682–886nm的可见光/近红外光
1.9um–5.3um红外光谱转换器特点
- 1.9-5.3um输入
- 682-886nm输出
- 中红外至可见光/近红外的瞬时转换
- 低噪声
SPEKTUM红外波长转换模块技术参数
|
型号 |
红外波长转换器 |
|
光带宽输入 |
1.9–5.3um |
|
光带宽输出 |
682nm–886nm |
|
转换分辨率 |
2.5cm⁻¹ |
|
转换效率 |
5 x10⁻⁴ |
|
光纤输入 |
SMA-905光纤连接器 |
|
光输出 |
FC/PC光纤连接器 |
|
偏振灵敏度 |
垂直 |
|
功耗 |
60-90W |
|
最高工作温度 |
30°C |
|
尺寸（长x宽x高） |
306x200x100mm |
|
重量 |
5kg |
|
安装 |
4x1”Posts |

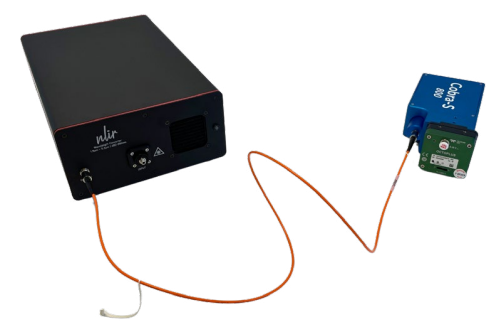

NLIR的SPEKTUM红外波长转换模块与Wasatch Photonics公司130 kHz
Cobra-S OCT光谱仪耦合

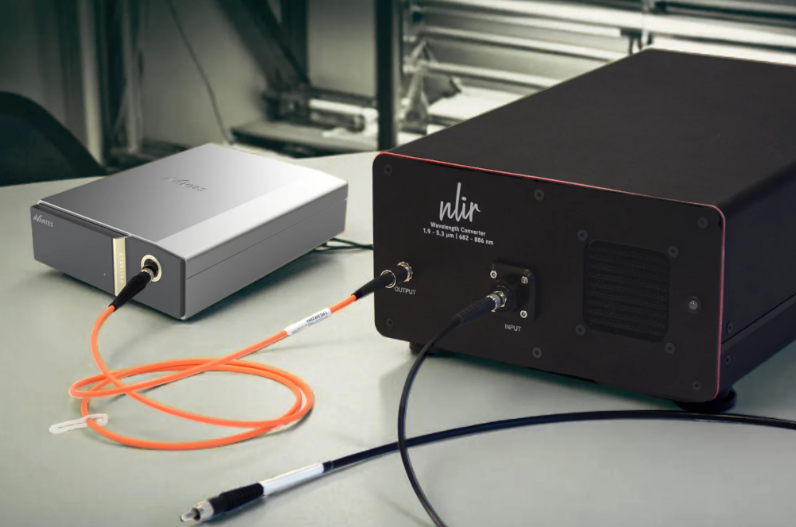

丹麦NLIR的SPEKTUM红外波长转换模块与Avantes AvaSpec-VARIUS光谱仪耦合
1.9um–5.3um红外波长转换器说明
1.9um–5.3um光谱转换器U2050实现5×10⁻⁴的转换效率，这是由其覆盖的宽波长范围（1.9-5.3um）所决定的。虽然该数值看似较低，但通过以下两大优势显著提升了实际测量灵敏度：1.彻底消除中红外背景辐射干扰2.采用具有超低噪声特性的硅基探测器。与传统中红外探测器相比（受限于热背景辐射和探测器内部噪声），光谱转换器SPEKTUM的上转换信号工作在噪声可忽略的光谱区间，从而实现了突破性的信噪比提升。

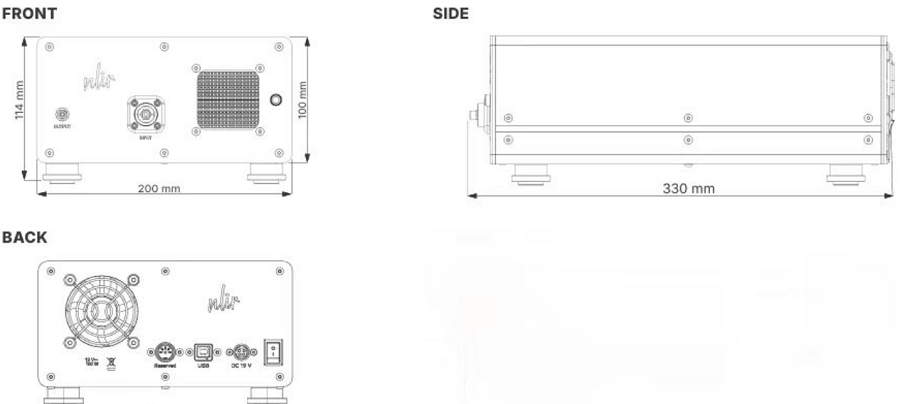

1.9um–5.3um红外波长转换器图纸
本图纸详细标注了NLIR 1.9um–5.3um红外波长转换器的结构尺寸与整体设计，其中正视图重点展示了：输入端口，输出端口，散热格栅。
SPEKTUM波长转换器图纸
SPEKTUM波长转换器技术与应用
- 中红外光谱分析
NLIR的SPEKTRUM波长转换器提供了一种简单有效的方法，可利用实验室已有的常规VIS-NIR设备。下图显示了SPEKTRUM波长转换器在70ms曝光时间下VIS/NIR光栅光谱仪的输出。输入光来自NLIR的FIBER光源，直接耦合到波长转换器。1.9-5.3um带宽的光被转换为682-886nm。
通过1.9um–5.3um光谱转换器SPEKTUM将中红外光转换为可见光/近红外光
- 光学相干断层扫描
光学相干断层扫描（OCT）是一种成熟的成像技术，现在正在中红外区域找到新的应用。NLIR的上转换技术已用于实现kHz线速光谱，在2-5 um波长范围内实现实时中红外OCT。这一进步为OCT在陶瓷、树脂和涂层等材料中开辟了新的可能性。

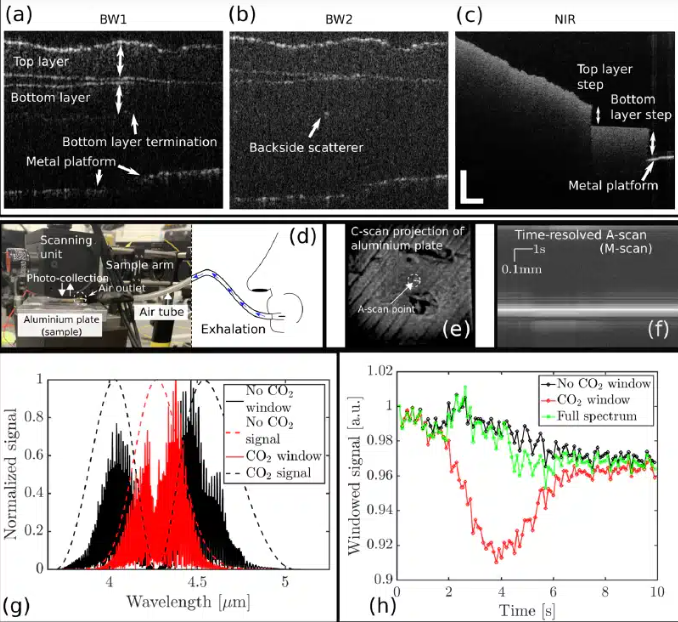

基于kHz线扫描速率的高分辨率中红外光学相干断层扫描技术
- 使用可见光/近红外光谱仪读取中红外光谱
可以使用可见光/近红外（VIS/NIR）光谱仪读取中红外（MIR）数据，使丹麦NLIR的波长上转换技术集成于SPEKTRUM波长转换器中，从而能够使用实验室或工业环境中现有的常规光谱仪直接获取中红外光谱。配置过程极其简单，只需将光谱仪接入MIR-VNIR跨波段转换器，即可通过原有光谱仪软件读取数据。
使用可见光/近红外光谱仪读取中红外光谱示意图
