ARTRAY短波红外相机镜头，是ARTRAY公司与Computar VISWIR, Spacecom，VS TECHNOLOGY, Kowa公司合作研发的，ARTCAM镜头采用标准化C接口，兼容第三方镜头，降低集成成本30%，通过多层增透膜技术将透过率提升至90%以上。与可见光镜头不同，SWIR相机镜头需针对短波红外波长优化光学设计，例如采用非球面镜组校正色差，将畸变率控制在-0.5%以内。适用于半导体检测、荧光成像等工业场景。
所属品牌：
应用类型：
产品型号：M0818-APVSW2，H0514-VSW，VHF6M-MP SWIR，VS-0618H1-SWIR，LM8HC-SW
负责人：李豪
联系电话：18926463275
电子邮箱：sales11@welloptics.cn
ARTRAY短波红外相机镜头，复消色差透镜，光圈大小F1.4~F2.5，C接口镜头
ARTRAY短波红外相机镜头，是ARTRAY公司与Computer VISWIR, SPACECOM，VS TECHNOLOGY, Kowa公司合作研发的，ARTCAM镜头采用标准化C接口，兼容第三方镜头，降低集成成本30%，通过多层增透膜技术将透过率提升至90%以上。与可见光镜头不同，SWIR相机镜头需针对短波红外波长优化光学设计，例如采用非球面镜组校正色差，将畸变率控制在-0.5%以内。适用于半导体检测、荧光成像等工业场景。

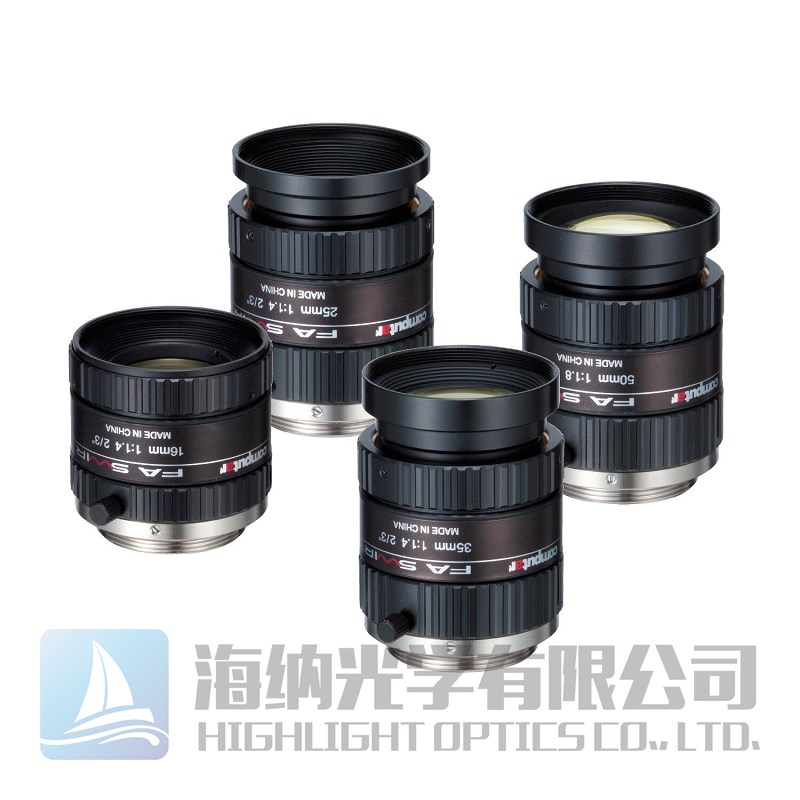

ARTRAY短波红外相机镜头
检测硅晶圆隐裂时，复消色差镜头可穿透硅材料（吸收边1100nm），避免色差导致的误判。
复消色差透镜通过材料创新与光学设计突破，ARTCAM工业SWIR相机镜头实现了多色光的高精度校正，成为高端光学系统的核心组件。从生物医学研究到半导体制造，其应用场景不断扩展。未来，随着低成本替代材料的研发与智能化技术的融合，复消色差镜头设计的ARTCAM镜头将进一步向轻量化、低成本方向演进，推动精密成像技术的普惠化。
Computar VISWIR 生产，适用波长100~1700nm复消色差透镜镜头：
|
对应波长 |
焦距 |
光学格式 |
型号 |
F值 |
镜头卡口 |
|
100~1700nm |
8mm |
1/1.4" |
M0818-APVSW2 |
F1.8 |
C |
|
12mm |
M1218-APVSW2 |
||||
|
16mm |
M1618-APVSW2 |
||||
|
25mm |
M2518-APVSW2 |
Computar VISWIR 生产，适用波长400~1700nm镜头：
|
对应波长 |
焦距 |
光学格式 |
型号 |
F值 |
镜头卡口 |
|
400~1700nm |
5mm |
1/2" |
H0514-VSW |
F1.4 |
C |
|
8mm |
2/3" |
M0814-VSW |
|||
|
12mm |
M1214-VSW |
||||
|
16mm |
M1614-VSW |
||||
|
25mm |
M2514-VSW |
||||
|
35mm |
M3514-VSW |
||||
|
50mm |
M5018-VSW |
SPACECOM生产，适用波长900~1700nm镜头：
|
对应波长 |
焦距 |
光学格式 |
型号 |
F值 |
镜头卡口 |
|
900~1700nm |
6mm |
1" |
VHF6M-MP SWIR |
F1.4 |
C |
|
8mm |
VHF8M-MP SWIR |
||||
|
12.5mm |
VHF12.5M-MP SWIR |
||||
|
16mm |
VHF16M-MP SWIR |
||||
|
25mm |
VHF25M-MP SWIR |
||||
|
35mm |
VHF35M-MP SWIR |
VS TECHNOLOGY生产，适用波长700~2000nm镜头：
|
对应波长 |
焦距 |
光学格式 |
型号 |
F值 |
镜头卡口 |
|
700~2000nm |
6mm |
1" |
VS-0618H1-SWIR |
F1.8 |
C |
|
8mm |
VS-0814H1-SWIR |
F1.4 |
|||
|
12mm |
VS-1214H1-SWIR |
||||
|
16mm |
VS-1614H1-SWIR |
||||
|
25mm |
VS-2514H1-SWIR |
||||
|
35mm |
VS-3514H1-SWIR |
||||
|
50mm |
VS-5018H1-SWIR |
F1.8 |
焦点位移型镜头（Focus Shift Lens）是一种通过光学设计主动或被动引入焦点位置变化的特殊镜头，其核心机制源于球面像差（Spherical Aberration）的调控。当光圈改变时，不同孔径的光线汇聚点发生偏移，导致最佳对焦平面发生位移，这种现象称为焦点位移（Focus Shift）。
技术原理：
球差调控：ARTRAY InGaAs相机镜头通过非球面镜片或复合透镜组，使边缘光线与中心光线的汇聚点产生可控偏移。例如，过矫正球差时，收缩光圈会导致焦点前移。
光路设计：ARTCAM工业SWIR相机镜头采用浮动镜组结构，使不同对焦距离下镜片组的位置动态调整。
Kowa生产，适用波长450~2000nm焦点位移型镜头：
|
对应波长 |
焦距 |
光学格式 |
型号 |
F值 |
镜头卡口 |
|
450~2000NM |
8mm |
1" |
LM8HC-VIS-SW |
F1.8 |
C |
|
12mm |
LM12HC-VIS-SW |
||||
|
16mm |
LM16HC-VIS-SW |
||||
|
25mm |
LM25HC-VIS-SW |
||||
|
35mm |
LM35HC-VIS-SW |
||||
|
50mm |
LM50HC-VIS-SW |
F2.5 |
Kowa生产，适用波长800~1900nm镜头：
|
对应波长 |
焦距 |
光学格式 |
型号 |
F值 |
镜头卡口 |
|
800~1900nm |
8mm |
1" |
LM8HC-SW |
F1.4 |
C |
|
12.5mm |
LM12HC-SW |
||||
|
16mm |
LM16HC-SW |
||||
|
25mm |
LM25HC-SW |
||||
|
35mm |
LM35HC-SW |
||||
|
50mm |
LM50HC-SW |
