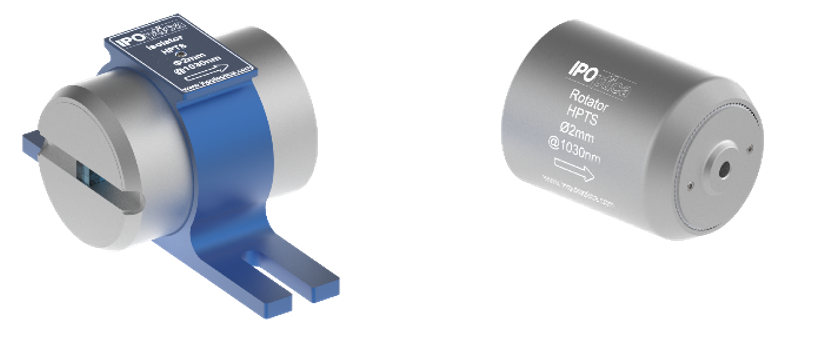

IPOptica HPTS系列超高功率法拉第旋转器与隔离器，专为1000-1100nm高功率、高能量激光系统设计。采用升级磁光材料，维尔德常数比标准系列提升20%以上，吸收率降低30%以上，显著抑制热致双折射效应。通光孔径2mm/3.5mm，损伤阈值10J/cm²@10ns，旋转器透过率>98%，隔离器透过率>96%，峰值隔离度>35dB。尤其适用于1030nm种子源激光器等对热稳定性要求苛刻的场景，提供卓越的光反馈保护与ASE抑制
所属品牌：
应用类型：
产品型号：HPTS-R-02-1030, HPTS-R-02-1064, HPTS-I-02-1030-000-045, HPTS-I-02-1030-000-090
负责人：肖振宇
联系电话：13622396712
电子邮箱：team5@welloptics.cn

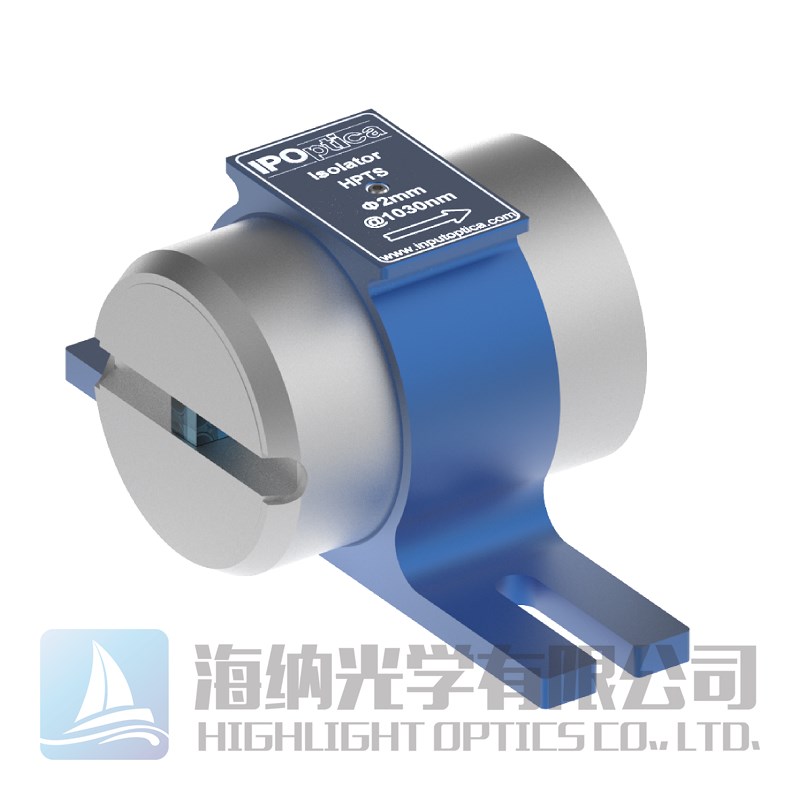

1000-1100nm,通光孔径2/3.5mm,损伤阈值10J/cm²的法拉第光隔离器HPTS
HPTS系列超高功率法拉第旋转器，超高功率法拉第隔离器专为满足高功率、高能量激光（1000-1100nm）需求而设计。该系列具有更高的维尔德常数（比标准系列高出20%以上）和更低的吸收率（降低30%以上），因此具备优异的热管理性能——热致双折射效应显著降低，外形尺寸更加紧凑，尤其适用于1030nm种子源激光器等对热稳定性要求极高的应用场景。
HPTS系列超高功率旋转器与隔离器的高品质源于团队多年经验积累，涵盖美学与工程相结合的设计、理论数据仿真、精密加工和质量控制。产品专门针对高功率损伤阈值、低吸收、低插入损耗和高隔离度等需求而设计。
HPTS 1000-1100nm光隔离器是HPTG的“性能升级版”——同样高功率（1000-1100nm）、同样高损伤阈值（10J/cm²），但HPTS在材料性能上更优（维尔德常数更高、吸收更低），热效应更小，尤其适合对热稳定性要求苛刻的1030nm种子源激光器。代价是通光孔径选择较少（仅2mm和3.5mm），属于针对高端需求的细分型号。
IPOptica超高功率法拉第隔离器与旋转器/IPOptica超高功率光隔离器主要特点
-高损伤阈值和低插入损耗，适用于高功率应用
-低热透镜效应和热退偏现象
-维尔德常数更高（提升20%以上），吸收率更低（降低30%以上）
-可应要求提供正交或布鲁斯特隔离光束
-超高功率旋转器与隔离器可调输入偏振态
-可靠的质量和集成设计，适用于恶劣工作环境
IPOptica 1000-1100nm光隔离器/IPOptica超高功率光隔离器典型应用
-脉冲和连续激光器的光反馈保护
-消除频率不稳定性以保护种子源
-隔离放大器产生的ASE（放大自发辐射）
IPO超高功率法拉第隔离器与旋转器/IPOptica超高功率光隔离器规格参数
|
项目 |
参数 |
|
型号 |
HPTS |
|
波长 |
1030nm, 1045nm, 1053nm, 1064nm (1000-1100nm) |
|
通光孔径 |
2mm, 3.5mm |
|
工作波长 |
1000 ~ 1090nm |
|
旋转角度（峰值） |
45° ± 0.5° |
|
损伤阈值（@1064nm） |
10J/cm² @ 10ns（最大可定制15J/cm²）；1J/cm² @ 8ps（最大可定制1.5J/cm²） |
|
峰值隔离度 |
>35dB（隔离器） |
|
透射率 |
旋转器 >98%；隔离器 >96% |
|
储存温度范围 |
-40°C ~ 70°C |
|
可调温度范围 |
20°C ± 10°C（可定制） |
|
隔离光束指向性 |
<3 mrad |

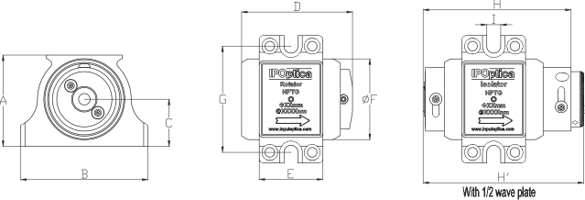

IPOptica 1000-1100nm光隔离器外形尺寸
|
|
A(mm) |
B(mm) |
C(mm) |
D(mm) |
E(mm) |
F(mm) |
G(mm) |
H(mm) |
H’(mm) |
|
2mm |
27.2 |
60 |
13.5 |
31.5 |
13 |
24.4 |
35 |
32.3 |
34.3 |
IPOptica超高功率法拉第隔离器与旋转器现有型号汇总
|
型号 |
通光孔径 (mm) |
工作波长 (nm) |
类型 |
|
HPTS-R-02-1030 |
2 |
1030 |
旋转器 (Rotator) |
|
HPTS-I-02-1030-000-045 |
2 |
1030 |
隔离器 (Isolator) |
|
HPTS-I-02-1030-000-090 |
2 |
1030 |
隔离器 (Isolator) |
|
HPTS-R-02-1064 |
2 |
1064 |
旋转器 (Rotator) |
|
HPTS-I-02-1064-000-045 |
2 |
1064 |
隔离器 (Isolator) |
|
HPTS-I-02-1064-000-090 |
2 |
1064 |
隔离器 (Isolator) |
