Eksma高功率定倍扩束器波长有515nm、1030nm和343nm，扩束倍率有1.5-10倍。用于高功率激光器的固定比例光束扩展器激光损伤阈值为10J/cm2，10ns脉冲，10HZ在1064nm情况下。Eksma固定放大倍率扩束镜可以适用于飞秒应用。固定倍率扩束镜又可以称为激光扩束镜、高功率定倍扩束器、固定比率光束扩展器和激光扩束器。
所属品牌： 立陶宛EKSMA Optics
应用类型：
产品型号：161-1.5X-1H，161-10X-2H，161-10X-3H
负责人：郭工
联系电话：13434776712
电子邮箱：syguo@welloptics.cn

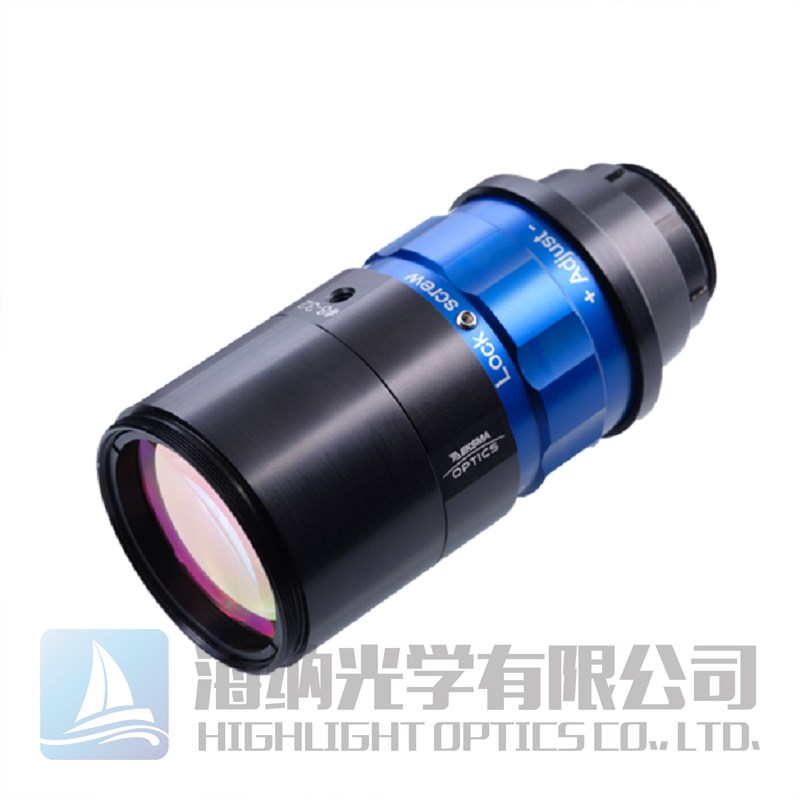

Eksma定倍扩束器，固定放大倍率1.5-10倍
EKSMA Optics提供伽利略型光束扩展器，配有适合飞秒应用的超薄UVFS透镜。Eksma固定放大倍率扩束镜旨在将准直的输入高功率激光光束的直径增加到更大的准直输出光束。Eksma定倍扩束器可以通过滑动透镜设计调整输入光束发散角，以获得准直、发散或聚焦的输出光束。用于高功率激光器的固定比例光束扩展器具有非旋转发散调整功能。固定倍率扩束镜又可以称固定比率光束扩展器、为激光扩束镜、Eksma定倍扩束器、高功率定倍扩束器和激光扩束器。
高功率定倍扩束器设计用于高功率激光应用
-IBS涂覆的UV FS超薄镜片
-激光扩束镜高总传递率:>99%
-激光扩束镜低GDD:相对脉冲展宽<20%
-AR涂层适用于:1030，515，355nm
-固定倍率扩束镜固定放大倍数从1.5倍到10倍
-差异调整:非旋转光学，滑动镜头设计
Eksma Eksma定倍扩束器规格描述
|
Eksma固定比率光束扩展器规格描述 |
|
|
透射波前畸变 (TWD) |
λ/6在633nm |
|
焦距范围 |
1.7-∞ |
|
激光扩束器激光损伤阈值 |
1064nm:10 J/cm2，10ns脉冲，10HZ 532nm:>7J/ cm2，10ns脉冲，10HZ 355nm:>5J/ cm2，10ns脉冲，10HZ |
|
高功率定倍扩束器输入螺纹 |
SM1 |
|
输出螺纹 |
M43×0.5 |
|
安装选项 |
M43×0.5, SM1, M27, M4, 8-32UNC |
用于高功率激光器的固定比例光束扩展器型号
Eksma固定放大倍率扩束镜专为1030+1064nm设计，涂层R<0.1%@1000-1080nm
|
型号 |
扩束倍率 |
输入孔径 |
最大入射光直径 |
输出孔径 |
波长 |
|
161-1.5X-1H |
1.5X |
11.0mm |
11.0mm |
22.8mm |
1030nm |
|
161-2X-1H |
2x |
11.0mm |
9.0mm |
22.8mm |
1030nm |
|
161-3X-1H |
3X |
11.0mm |
9.0mm |
34.5mm |
1030nm |
|
161-5X-1H |
5X |
10.0mm |
4.5mm |
34.5mm |
1030nm |
|
161-7.5X-1H |
7.5X |
8.0mm |
3.5mm |
36.0mm |
1030nm |
|
161-10X-1H |
10X |
8.0mm |
3.0mm |
36.0mm |
1030nm |
Eksma固定放大倍率扩束镜专为515+532nm设计，涂层R<0.1%@500-535nm
|
激光扩束器型号 |
扩束倍率 |
输入孔径 |
最大入射光直径 |
输出孔径 |
波长 |
|
161-1.5X-2H |
1.5X |
11.0mm |
11.0mm |
22.8mm |
515nm |
|
161-2X-2H |
2X |
11.0mm |
9.0mm |
22.8mm |
515nm |
|
161-3X-2H |
3X |
11.0mm |
9.0mm |
34.5mm |
515nm |
|
161-5X-2H |
5X |
10.0mm |
4.5mm |
34.5mm |
515nm |
|
161-7.5X-2H |
7.5X |
8.0mm |
3.5mm |
36.0mm |
515nm |
|
161-10X-2H |
10X |
8.0mm |
3.0mm |
36.0mm |
515nm |
固定倍率扩束镜为343+355nm设计，涂层R<0.2%@340-355纳米
|
高功率定倍扩束器型号 |
扩束倍率 |
输入孔径 |
最大入射光直径 |
输出孔径 |
波长 |
|
161-1.5X-3H |
1.5X |
11.0mm |
11.0mm |
22.8mm |
343nm |
|
161-2X-3H |
2X |
11.0mm |
9.0mm |
22.8mm |
343nm |
|
161-3X-3H |
3X |
11.0mm |
9.0mm |
34.5mm |
343nm |
|
161-5X-3H |
5X |
10.0mm |
4.5mm |
34.5mm |
343nm |
|
161-7.5X-3H |
7.5X |
8.0mm |
3.5mm |
36.0mm |
343nm |
|
161-10X-3H |
10X |
8.0mm |
3.0mm |
36.0mm |
343nm |
