傅里叶变换红外光谱仪

傅里叶变换红外光谱仪

瑞士ARCoptix公司专注于生产紧凑型的光纤傅里叶变换红外光谱仪, 其FT Rocket傅里叶变换红外光谱仪,有FT-MIR和FT-IR两个标准版本,具体包含三个型号:FT-MIR 2-6μm,FT-MIR 1.5-8.5μm和FT-IR 2-12μm,三者均提供4cm-1的高分辨率。主要区别在于分束器材料(CaF2或ZnSe)和检测器的灵敏度:2-6μm窄带检测器具备更好的灵敏度。FT-IR Rocket傅里叶变换红外光谱仪长期以来受到国内用户的广泛好评。

所属品牌: 瑞士ARCoptix

应用类型:

产品型号:FT-IR Rocket

负责人:孙工 光学仪器
联系电话:13692216712 电子邮箱:zmsun@welloptics.cn

规格书下载 添加到询价单



高分辨率和高灵敏度的紧凑型光纤傅里叶变换红外光谱仪



    FT-IR傅里叶变换光谱仪是一款功能强大,占地面积小,重量轻且性能卓越的测量设备。 FT-IR红外傅里叶光谱仪可用于光纤连接版本或自由空间版本。 该设备对于需要光纤耦合的红外测量或任何其他特殊布置(例如用于红外光源表征)非常有用。

FT-IR傅里叶变换红外光谱仪使用热电冷却的MCT检测器(Mercury-Cadmium-Telluride),提供高分辨率和灵敏度。设备中永久对准的干涉仪和固态参考激光器确保每次扫描都能提供稳定的性能。 该系统在波长和强度尺度上都具有很高的稳定性,使其成为高度可重复的化学计量分析工具。我们的许多客户还使用FT-MIRFT-IR来表征红外激光器,而红外激光器使用的是光谱分析仪(OSA)。

FT Rocket红外光谱仪有两大系列三个标准型号:FT-MIR 2-6μmFT-MIR 1.5-8.5μmFT-IR 2-12μm。均提供4cm-1的分辨率。主要区别在于分束器材料(CaF2ZnSe)和检测器的灵敏度:2-6μm窄带检测器具有更好的灵敏度。



FT-IR Rocket傅里叶变换红外光谱仪产品特点:

-紧凑型设计(更紧密的设计使这款红外光谱仪具备更小的体积)

-高分辨率4cm-1,可选最低至0.5cm-1

-Peltir 冷却MCT检测器

-三个光谱范围:500-1700cm-12-6μm),6700-1200cm-11.5-8.5μm)或500-830cm-12.5-12μm

-USB连接

-实惠的价格,降低成本

-自补偿干涉仪原理:

-由于采用了自补偿光学设计,干涉仪在温度变化和振动中保持稳定。

-设备的永久对准。

-固态内部基准降低了维护成本,避免了高电压驱动的需要,就像HeNe激光器一样。



-简单操作:

-光谱仪和软件是为了简单的即插即用操作而设计的。

-分光计体积小,重量轻,便于手工搬运。



FT-IR光纤傅里叶变换红外光谱仪运行原理:

-永久对齐干涉仪

FT-Rocket的核心是双角立方(复古反射镜)干涉仪。这两个角立方体固定在一个共同的摆臂上,该摆臂旋转,在干涉仪的两个臂中产生光程差。

这种类型的设计称为永久对准干涉仪,因为该系统的对准对振动和温度漂移是已知最为稳定的。它永远不需要重新调整。

干涉仪的摆臂在无磨损弯曲系统上旋转,从而使该机械系统极为坚固耐用。



-固态基准激光器

为了测量反射镜的运动,将固态参考激光器耦合到干涉仪中。与传统的氦氖激光器相比,我们使用的固态激光器更加紧凑,并且使用寿命更长。它们具有非常低的温度引起的波长漂移,当通过TEC半导体制冷(Peltier)元件保持恒定温度时,它们的波长可以稳定在几个百万分率(PPM),因此提供了非常准确和可再现的波长范围。这对于确保日常和单位之间的一致性至关重要。



ARCoptix光纤傅里叶变换红外光谱仪应用:

应用于食品,饮料和奶制品,激光测量,农业,气体检测,环境监测,安全与防卫,化妆品,纺织,饮料类,过程控制(太阳能电池特性,化学监测,制药)等。



ARCoptix FT-IR傅里叶变换红外光谱仪的主要参数:

类型

FT-MIR 2-6

FT-MIR 1.5-8.5

FT-IR 2-12

分束材料

CaF2

CaF2

ZnSe

光谱范围 [cm-1]

5000 - 1700

6700 - 1200

5000 - 830

光谱范围 [μm]

2-6

1.5-8.5

2-12

探测器类型

D* [cm Hz1/2W-1]

MCT (2-TE 冷却)

>1x1011

MCT (4-TE 冷却)

>8x109

MCT (4-TE 冷却)

>2.5x109

Signal-to-Noise (8cm-1 分辨率和1分钟扫描时间)

> 1:60'000

> 1:40'000

> 1:40'000

推荐纤维(可用波长范围)

Circhalcogenide)纤维

1-6μm

CIRPIR取决于应用程序

PIR(多晶)纤维

3-18μm



通用规格:

干涉仪类型

永久对齐,双反光镜设计

分辨率 [cm-1 ]
(
未修饰)

4, 2, 可选 1 0.5

波数可重复性

<10ppm

扫描频率

1 频谱/

(在连续获取模式下)

可选高达 8 频谱/. 取决于分辨率

控制激光器

温度稳定

固体激光器@850nm

A/D 转换器

24 bit

操作温度

10°C-40°C

自由空间输入

口径 Ø: 12.7mm
验收全角: 3.2°

可移动光纤耦合器

连接器: SMA 905
光纤芯 Ø: up to 1mm
NA=0.25 (
透镜耦合器) or NA=0.3 (反射式耦合器)

功率要求

12V / 8W

通信接口

USB 2.0

软件接口

Windows XP/7/8/10
API for controlling the instrument via our DLL

尺寸

180mm x 160mm x 80mm

重量

1800 g



FT-IR Rocket傅里叶变换红外光谱仪使用器件:

-弧光灯/近红外灯/红外光源

ARCoptix公司Arclight NIR是我们为VIS-NIR(400-4000 nm)光谱范围优化的灯具。它使用的高温(大于2850 K),可在520W版本。该灯有一个可移动的光纤耦合器SMA-905连接器。




规格

ArcLight NIR

ArcLight MIR

灯具类型

QTH (halogen)

SiC globar

光谱范围 [μm]

0.4-4

1-25

光谱范围 [cm-1 ]

25,000-2,500

10,000 - 400

温度 [K]

~2,850

~1,400

额定寿命 [hours]

4,000

10,000

灯功率 [W]

5 or 20

20

可移动光纤耦合器

NA = 0.25

 CaF2 lens

NA = 0.3 镀金

离轴抛物面镜

输出光束直径[mm]

12.7mm

工作温度范围 []

5-40

衰减器

手动光圈

电力需求

12V via OD2.5mm/ID2.1mm power jack

 (100-240V AC to 12V DC converter included)

外形尺寸

92mm x 92mm x 43mm (不带光纤耦合器)

140mm x 92mm x 43mm (带光纤耦合器)

重量

390 g



- CIR光纤

Chalcogenide-IR (CIR) 光纤在1-6μm10000-6500cm-1)的光谱范围内传输IR辐射。 它们填补了熔融石英纤维(0.2-2.4μm)和多晶红外(PIR)纤维(4-18μm)之间的间隙。

CIR纤维的数值孔径为0.28,芯直径最大为500 µm。 这些光纤非常适合使用2-6 µm MCT检测器的光谱仪的范围。

-PIR光纤

光谱范围4-18 µmPolycrystalline infraredPIR)光纤在4-18μm2500-550cm-1)的中红外范围内传输红外辐射。

PIR纤维的NA值为0.25,芯线直径最大为900 µm





NIR

CIR

PIR

传输光谱范围

0.4-2.6 µm (25000-3800 cm-1 )

1-6 µm (10000-1600 cm-1 )

3-18 µm (3300-550 cm-1 )

材质

Low-OH fused silica

Chalcogenide glass

Polycrystalline glass

数值孔径

0.22

0.3

0.3

纤芯直径 [µm]

600, 1000

500

900

纤芯折射率

1.44

2.4

2.15

最高工作温度

125

100

140

最小弯曲半径 [mm]

100, 120

100

130

标准长度[m]

0.25, 0.5, 1.0

1.0

1.0

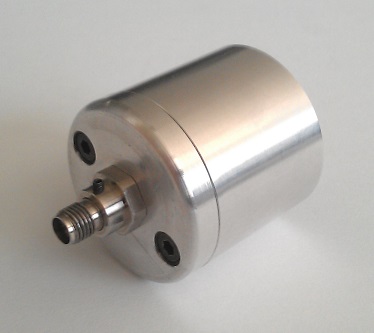

-Bk7 / CaF2光纤耦合器/准直器

基于透镜的耦合器为光纤耦合和准直提供了一种经济高效的解决方案。Bk7耦合器适合最大未4μm的近红外范围。 CaF2耦合器对于8μm以下的近红外和中红外检测是一个很好的解决方案。标准光纤连接器为SMA-905,但可根据要求提供FC / PC连接器或其他类型的连接器



-反射式光纤耦合器/准直器

反射耦合器/准直器是需要在8μm以上的中红外范围使用。 这些耦合器使用离轴抛物面镜在整个近红外和中红外中实现最佳的耦合性能。 标准光纤连接器为SMA-905,但可根据要求提供FC / PC连接器或其他类型的连接器。
