美国Wasatch Photonics提供波长范围300-2500nm，带宽5-800nm，空间频率(Spatial Frequency)150-5000 lines/mm的VPH透射光栅，可用于激光脉冲压缩、天文观测和高光谱成像领域等应用，因此，可分为脉冲压缩光栅和VPH体相位全息透射光栅。透射式体相位全息光栅VPH(VPH Transmission Gratings)具备高效率、低偏振依赖性和一阶衍射效率等特点，并且这些VPH光栅有库存可选，方便快速。Wasatch Photonics体相位全息衍射光栅(VPH) 中的Dickson光栅和高色散(HD)透射光栅可在带宽范围内实现高效率传输，是光谱学、高光谱成像和OCT的理想选择。
所属品牌： 美国Wasatch Photonics
应用类型：
产品型号：
负责人：韦邦群
联系电话：18927460030
电子邮箱：bqwei@welloptics.cn
300-2500nm,带宽5-800nm,150-5000lines/mm，VPH体相位全息透射光栅
美国Wasatch Photonics的透射式体相位全息光栅VPH具备高效率、低偏振依赖性，并在宽带宽和大型有效孔径范围内保持均匀性——所有特性均集成于经现场验证的坚固封装中。美国Wasatch Photonics拥有多项专利设计技术，可灵活推荐适合用户独特应用的VPH光栅。美国Wasatch Photonics的透射式体相位全息光栅VPH波长范围覆盖紫外/可见光/近红外波段(300-2500nm)，带宽5-800nm，空间频率150-5000 lines/mm
美国Wasatch Photonics的VPH透射光栅(VPH Transmission Gratings)在激光脉冲压缩、天文观测和高光谱成像领域提供业界领先的性能，专利的Dickson光栅和高色散VPH透射光栅可在宽带宽范围内实现高效率传输，因此特别适用于光学相干断层扫描(OCT)、拉曼与荧光光谱等高要求应用，以及其他高速、低光照环境下的应用场景。

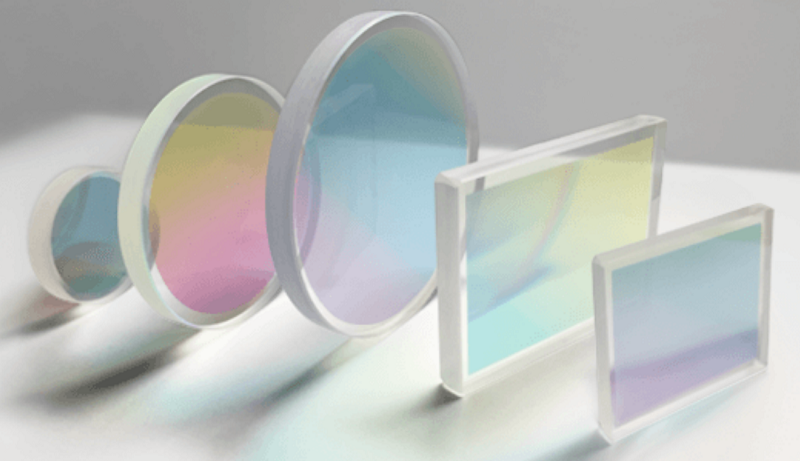

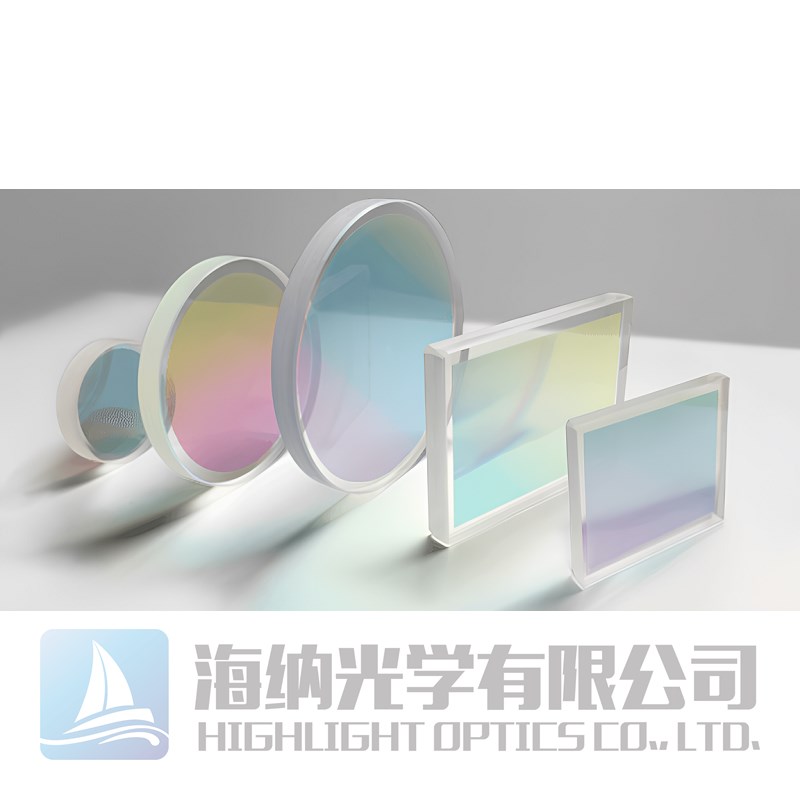

Wasatch Photonics体相位全息衍射光栅(VPH)/VPH体相位全息透射光栅图示
VPH体相位全息透射光栅/ VPH透射光栅的应用：
- 脉冲压缩
- OCT
- 高光谱成像
- 天文学，光谱学
- Grisms
透射式体相位全息光栅VPH/ VPH透射光栅的特点：
可见光到近红外VPH光栅(VPH Transmission Gratings)的特点：
- 在整个光谱带上具有很高的一阶衍射效率
- 低散射和AR涂层，最大限度地减少杂散光；低极化依赖性
- 坚固耐用，易于清洁、处理和对齐
- 是光谱学、高光谱成像和OCT的理想选择
VPH脉冲压缩光栅(VPH Transmission Gratings)的特点：
- S偏振光在全光谱带内达到90%的一阶衍射效率
- 全通光孔径范围内衍射效率均匀，实现最小光束畸变
- 衍射波前畸变低，散射最小；易于清洁与操作
透射式体相位全息光栅VPH和脉冲压缩光栅的规格参数：
|
序号 |
Spatial Frequency频率 |
波长范围 |
入射角度 |
尺寸 |
厚度 |
|
可见光(400-750nm) |
600l/mm@600nm CWL |
450-750nm |
AOI=10.6° |
25.4mm,50.8mm |
3mm,6mm |
|
1000l/mm@600nm CWL |
500-700nm |
AOI=17.5° |
25.4mm,50.8mm |
3mm,6mm |
|
|
1800l/mm@532nm CWL |
450-650nm |
AOI=28.6° |
25.4mm,50.8mm |
3mm,6mm |
|
|
360l/mm@550nm CWL |
400-700nm |
AOI=5.7° |
25.4mm |
3m |
|
|
近红外(700-1050nm) |
600l/mm@900nm CWL |
750-1050nm |
AOI=15.7° |
25.4mm,50.8mm |
3mm,6mm |
|
1200l/mm@840nm CWL |
700-960nm |
AOI=30.3° |
25.4mm,50.8mm |
3mm,6mm |
|
|
1624l/mm@870nm CWL |
800-940nm |
AOI=44.9° |
25.4mm,50.8mm |
3mm,6mm |
|
|
1800l/mm@840nm CWL |
790-890nm |
AOI=49.1° |
25.4mm,50.8mm |
3mm,6mm |
|
|
短波红外(900-1800nm) |
250l/mm@1250nm CWL |
900-1800nm |
AOI=9.0° |
30mm |
3mm |
|
1145l/mm@1310nm CWL |
1220-1400nm |
AOI=48.6° |
25.4mm,50.8mm |
3mm,6mm |
|
|
600l/mm@1550nm CWL |
1300-1800nm |
AOI=27.7° |
25.4mm,50.8mm |
3mm,6mm |
|
|
脉冲压缩光栅 |
800l/mm@1030nm CWL |
980-1080nm |
AOI=24.3° |
方形: 45x30mm |
6mm |
|
1700l/mm@1030nm CWL |
1020-1040nm |
AOI=61.1° |
方形: 92x28mm |
6mm |

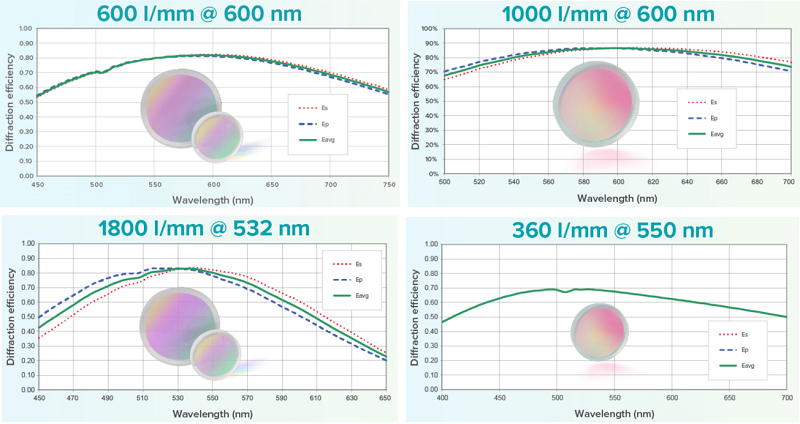

Wasatch Photonics体相位全息衍射光栅(VPH)在可见光400-750nm的衍射效率曲线图：
Wasatch

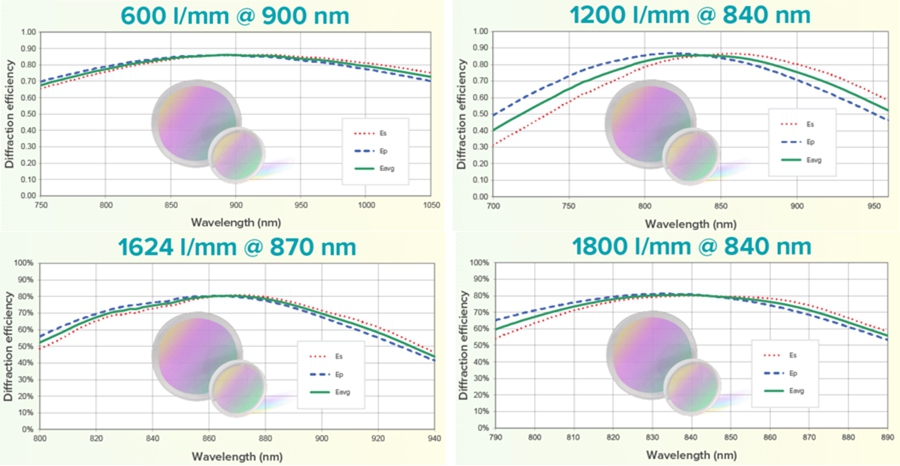

Photonics体相位全息衍射光栅(VPH)在近红外700-1050nm的衍射效率曲线图：
Wasatch

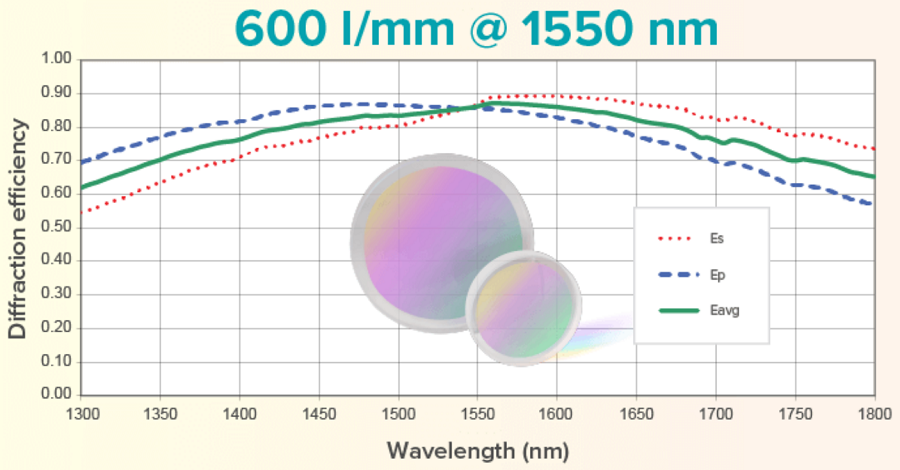

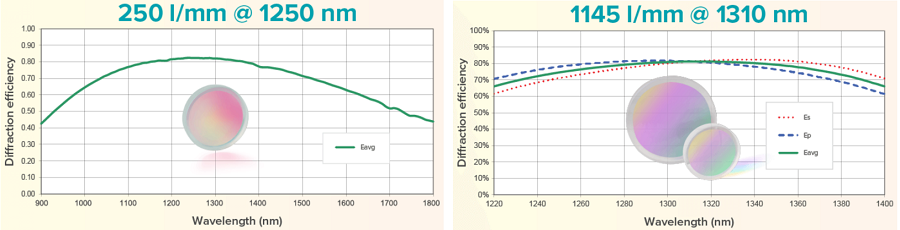

Photonics VPH体相位全息透射光栅在短波红外900-1800nm的衍射效率曲线图：
Wasatch

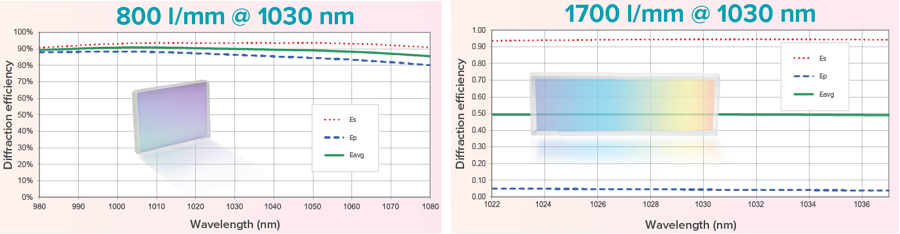

Photonics 脉冲压缩光栅的衍射效率曲线图：
