激光短波通光滤波片

激光短波通光滤波片

激光短波通光滤波片在激光工程或研发应用中有这不可取带的作为滤波器的作用。德国Layertec公司所生产的飞秒激光短通滤光片基于反射投射滤波的原理生产出英文名为Short Wave Pass Filter,其精湛先进的玻片镀膜技术为其生产的平面短波通光滤波片和凹面短波通光滤波片提供了高质量生产的保证。Layertec公司应用在超快激光短波通光滤波片的飞秒激光膜层主要是高反射膜(HR)和普通反射膜(R),其中HR膜可以对相应的波段的反射率课高达99.9%,而普通反射膜(R)对相应波段的反射率仅为2%以下,起到的很好的选择通光滤波器的作用。

所属品牌: 德国Layertec

应用类型:

产品型号: Short Wave Pass Filter

负责人:陈工 光学镜片及晶体
联系电话:13418906712 电子邮箱:chenpeng@welloptics.cn

规格书下载 添加到询价单




选择波段反射率99.9%,高纯度凹面,高损伤阈值飞秒激光短波通光滤波片


Layertec品牌的激光短波通光滤波片采用高品质熔融石英,红外硅302和康宁玻璃7980的材料作为镜片基底,由于材料的高品质性能使其有高损伤阈值,并降低光的色散和杂散光的掺杂。德国Layertec公司所生产的飞秒激光短波通光滤波片有非常高纯度的滤波效果,得益于其精湛先进的镀膜技术。其中改超快激光短波通光片的前表面一般镀有高反射层(HR)和普通反射膜(R),HR膜层对长波的反射率高达99.9%的同时R膜层对短波的反射率能低至2%以下,起到的高纯的短波通光效果。加上后表面镀有的抗反射层(AR),其反射率可低至0.25%以下,保证了短波的光强和性质几乎不变。不同编号的激光短波通光滤波片,有不同的工作光波段范围,Layertec飞秒激光短波通光滤波片的工作波长一般在330nm~2065nm不等。

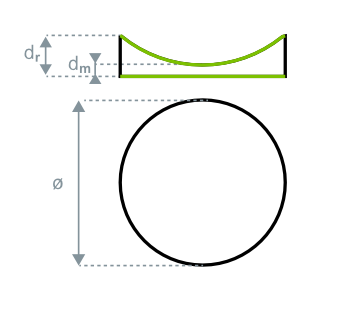

Layertec激光短通滤光片整体结构(凹球面和平面):

Layertec激光短波通光滤波片主要特点:

-长波反射率很高

-0°和45°工作入射角

-宽光谱应用

-高纯度滤波

激光短通滤光片主要应用:

-激光光路搭建

-腔内激光光束调制

-滤波提纯

Layertec激光滤光片标准品:

Layertec激光短波通光滤波片几何机构多数为前后皆为平面的圆形镜片,也有少量特殊结构为凹面短波通光滤波片,其曲率半径有25mm,30mm,50mm,75mm,100mm,150mm,200mm和300mm。在尺寸方面,Layertec提供了直径为12.7mm,25mm和38mm,厚度为1mm,6.35mm或3mm的激光短通滤光片,且他们的工作入射角都为0°和45°。

产品型号及其基底材料

几何结构参数

表面结构

膜层反射率

短波通光滤波片

106731

熔融石英

 = 25 mm

t = 3 mm

前后表面皆为平面

前表面:(S2)

HR(0°,365-440nm)>99.8%

R(0°,330-355nm)<5%

后表面:(S1)

AR(0°,330-355nm)<0.2%

短波通光滤波片

100759

熔融石英

 = 12.7 mm

t = 6.35 mm

前后表面皆为平面

前表面:(S2)

HR(0°,700-800nm)>99.9%

R(0°,600-660nm)<5%

后表面:(S1)

AR(0°,600-660nm)<0.2%

短波通光滤波片

103792

熔融石英

 = 38 mm

t = 6.35 mm

前后表面皆为平面

前表面:(S2)

HR(0°,830-970nm)>99.9%

R(0°,500-800nm)<2%

后表面:(S1)

AR(0°,500-800nm)<0.6%

短波通光滤波片

106665

熔融石英

 = 25 mm

t = 6.35 mm

前后表面皆为平面

前表面:(S2)

HRs,p(45°,950-1100nm)>99.9%

Rp(45°,600-900nm)<5%

前表面:(S2)

HR(0°,995-1200nm)>99.9%

短波通光滤波片

106227

熔融石英

 = 12.7 mm

t = 6.35 mm

前后表面皆为凹球面

曲率半径为100mm

后表面为平面

前表面:(S2)

HR(0°,995-1200nm)>99.9%

R(0°,760-960nm)<2%

后表面:(S1)

AR(0°,760-960nm)<0.2%

短波通光滤波片

111922

熔融石英

 = 12.7 mm

t = 3.05 mm

前后表面皆为平面

前表面:(S2)

HR(0°,1010-1070nm)>99.9%

R(0°,930-955nm)<2%

后表面:(S1)

AR(0°,930-955nm)<0.25%

短波通光滤波片

111384

熔融石英

 = 50 mm

t = 9.5 mm

前后表面皆为平面

前表面:(S2)

HR(0°,1010-1070nm)>99.9%

R(0°,930-955nm)<2%

后表面:(S1)

AR(0°,930-955nm)<0.25%

短波通光滤波片

107514

熔融石英

 = 10 mm

t = 3 mm

前后表面皆为平面

前表面:(S2)

HR(0°,1010-1200nm)>99.9%

R(0°,800-970nm)<2%

后表面:(S1)

AR(0°,800-980nm)<0.2%

短波通光滤波片

104966

熔融石英

 = 12.7 mm

t = 3.05 mm

前后表面皆为平面

前表面:(S2)

HR(0°,1010-1200nm)>99.9%

R(0°,800-970nm)<2%

后表面:(S1)

AR(0°,800-980nm)<0.2%

短波通光滤波片

105164

熔融石英

 = 12.7 mm

t = 6.35 mm

前后表面皆为平面

前表面:(S2)

HR(0°,1010-1200nm)>99.9%

R(0°,800-970nm)<2%

后表面:(S1)

AR(0°,800-1000nm)<0.2%

短波通光滤波片

102924

熔融石英

 = 12.7 mm

t = 6.35 mm

前后表面皆为凹球面

曲率半径为75mm

后表面为平面

前表面:(S2)

HR(0°,1010-1200nm)>99.9%

R(0°,800-970nm)<2%

后表面:(S1)

AR(0°,800-1000nm)<0.2%

短波通光滤波片

105641

熔融石英

 = 25 mm

t = 1 mm

前后表面皆为平面

前表面:(S2)

HR(0°,1010-1200nm)>99.9%

R(0°,800-970nm)<2%

后表面:(S1)

AR(0°,800-980nm)0.2%

短波通光滤波片

104965

熔融石英

 = 25 mm

t = 3.05 mm

前后表面皆为平面

前表面:(S2)

HR(0°,1010-1200nm)>99.9%

R(0°,800-970nm)<2%

后表面:(S1)

AR(0°,800-980nm)0.2%

短波通光滤波片

102927

熔融石英

 = 25 mm

t = 6.35 mm

前后表面皆为平面

前表面:(S2)

HR(0°,1010-1200nm)>99.9%

R(0°,800-970nm)<2%

后表面:(S1)

AR(0°,800-980nm)<0.2%

短波通光滤波片

104105

熔融石英

 = 25 mm

t = 6.35 mm

前后表面皆为平面

前表面:(S2)

HRs,p(45°,1020-1040nm)>99.6%

Rs,p(45°,900-980nm)<6%

后表面:(S1)

ARs,p(45°,890-990nm)<0.6%

短波通光滤波片

110071

熔融石英

 = 25 mm

t = 1 mm

前后表面皆为平面

前表面:(S2)

HRu(22.5°,1020-1080nm)>99.9%

Ru(22.5°,900-985nm)<3%

后表面:(S1)

ARu(22.5°,900-985nm)<0.25%

短波通光滤波片

112426

熔融石英

 = 25 mm

t = 3.05 mm

前后表面皆为平面

前表面:(S2)

HRs,p(45°,1020-1080nm)>99.9%, |GDD|<50fs²

Rs,p(45°,930-940nm)<3%

后表面:(S1)

ARs,p(45°,930-940nm)<0.7%

短波通光滤波片

108881

熔融石英

 = 25 mm

t = 3.05 mm

前后表面皆为平面

前表面:(S2)

HR(0°,1020-1200nm)>99.9%

R(0°,800-980nm)<2.5%

后表面:(S1)

AR(0°,800-980nm)<0.2%

短波通光滤波片

101577

熔融石英

 = 12.7 mm

t = 6.35 mm

前后表面皆为凹球面

曲率半径为75mm

后表面为平面

前表面:(S2)

HR(0°,1020-1200nm)>99.9%

R(0°,808-980nm)<2%

后表面:(S1)

AR(0°,800-1000nm)<0.2%

短波通光滤波片

102790

熔融石英

 = 25.4 mm

t = 6.35 mm

前后表面皆为平面

前表面:(S2)

HR(0°,1020-1200nm)>99.9%

R(0°,808-980nm)<2%

后表面:(S1)

AR(0°,800-980nm)<0.2%

短波通光滤波片

105851

熔融石英

 = 10 mm

t = 3 mm

前后表面皆为凹球面

曲率半径为75mm

后表面为平面

前表面:(S2)

HR(0°,1020-1200nm)>99.9%

R(0°,808-980nm)<2%

后表面:(S1)

AR(0°,800-980nm)<0.2%

短波通光滤波片

106531

熔融石英

 = 10 mm

t = 3 mm

前后表面皆为凹球面

曲率半径为100mm

后表面为平面

前表面:(S2)

HR(0°,1020-1200nm)>99.9%

R(0°,808-980nm)<2%

后表面:(S1)

AR(0°,800-980nm)<0.2%

短波通光滤波片

104187

康宁玻璃7980

 = 12.7 mm

t = 1 mm

前后表面皆为平面

前表面:(S2)

HR(0°,1020-1200nm)>99.9%

R(0°,808-980nm)<2%

后表面:(S1)

AR(0°,800-1000nm)<0.2%

短波通光滤波片

103731

熔融石英

 = 12.7 mm

t = 6.35 mm

前后表面皆为平面

前表面:(S2)

HR(0°,1020-1200nm)>99.9%

R(0°,808-980nm)<2%

后表面:(S1)

AR(0°,800-980nm)<0.2%

短波通光滤波片

101575

熔融石英

 = 12.7 mm

t = 6.35 mm

前后表面皆为平面

前表面:(S2)

HR(0°,1020-1200nm)>99.9%

R(0°,808-980nm)<2%

后表面:(S1)

ARu(0-10°,800-1000nm)<0.2%

短波通光滤波片

108174

熔融石英

 = 12.7 mm

t = 6.35 mm

前后表面皆为凹球面

曲率半径为25mm

后表面为平面

前表面:(S2)

HR(0°,1020-1200nm)>99.9%

R(0°,808-980nm)<2%

后表面:(S1)

ARu(0-10°,800-1000nm)<0.2%

短波通光滤波片

107159

熔融石英

 = 12.7 mm

t = 6.35 mm

前后表面皆为凹球面

曲率半径为30mm

后表面为平面

前表面:(S2)

HR(0°,1020-1200nm)>99.9%

R(0°,808-980nm)<2%

后表面:(S1)

AR(0°,800-1000nm)<0.2%

短波通光滤波片

101576

熔融石英

 = 12.7 mm

t = 6.35 mm

前后表面皆为凹球面

曲率半径为50mm

后表面为平面

前表面:(S2)

HR(0°,1020-1200nm)>99.9%

R(0°,808-980nm)<2%

后表面:(S1)

AR(0°,800-1000nm)<0.2%

短波通光滤波片

101578

熔融石英

 = 12.7 mm

t = 6.35 mm

前后表面皆为凹球面

曲率半径为100mm

后表面为平面

前表面:(S2)

HR(0°,1020-1200nm)>99.9%

R(0°,808-980nm)<2%

后表面:(S1)

AR(0°,800-1000nm)<0.2%

短波通光滤波片

111114

熔融石英

 = 12.7 mm

t = 6.35 mm

前后表面皆为凹球面

曲率半径为150mm

后表面为平面

前表面:(S2)

HR(0°,1020-1200nm)>99.9%

R(0°,808-980nm)<2%

后表面:(S1)

ARu(0-10°,800-1000nm)<0.2%

短波通光滤波片

111115

熔融石英

 = 12.7 mm

t = 6.35 mm

前后表面皆为凹球面

曲率半径为200mm

后表面为平面

前表面:(S2)

HR(0°,1020-1200nm)>99.9%

R(0°,808-980nm)<2%

后表面:(S1)

ARu(0-10°,800-1000nm)<0.2%

短波通光滤波片

101581

熔融石英

 = 12.7 mm

t = 6.35 mm

前后表面皆为凹球面

曲率半径为300mm

后表面为平面

前表面:(S2)

HR(0°,1020-1200nm)>99.9%

R(0°,808-980nm)<2%

后表面:(S1)

AR(0°,800-1000nm)<0.2%

短波通光滤波片

112403

熔融石英

 = 20 mm

t = 4 mm

前后表面皆为平面

前表面:(S2)

HR(0°,1020-1200nm)>99.9%

R(0°,808-980nm)<2%

后表面:(S1)

AR(0°,800-980nm)<0.2%

短波通光滤波片

103542

熔融石英

 = 25 mm

t = 3.05 mm

前后表面皆为平面

前表面:(S2)

HR(0°,1020-1200nm)>99.9%

R(0°,808-980nm)<2%

后表面:(S1)

ARu(0-10°,800-1000nm)<0.2%

短波通光滤波片

108567

熔融石英

 = 25 mm

t = 6.35 mm

前后表面皆为平面

前表面:(S2)

HR(0°,1020-1200nm)>99.9%

R(0°,808-980nm)<2%

后表面:(S1)

AR(0°,800-1000nm)<0.2%

短波通光滤波片

101571

熔融石英

 = 25 mm

t = 6.35 mm

前后表面皆为平面

前表面:(S2)

HR(0°,1020-1200nm)>99.9%

R(0°,808-980nm)<2%

后表面:(S1)

AR(0°,800-1000nm)<0.2%

短波通光滤波片

109113

熔融石英

 = 50 mm

t = 9.5 mm

前后表面皆为平面

前表面:(S2)

HR(0°,1020-1200nm)>99.9%

R(0°,808-980nm)<2%

后表面:(S1)

AR(0°,800-980nm)<0.2%

短波通光滤波片

116756

熔融石英

 = 10 mm

t = 3 mm

前后表面皆为凹球面

曲率半径为30mm

后表面为平面

前表面:(S2)

HRu(6°,1020-1200nm)>99.9%

Ru(6°,808-982nm)<2%

后表面:(S1)

ARu(6°,808-982nm)<0.5%

短波通光滤波片

111921

熔融石英

 = 50 mm

t = 9.5 mm

前后表面皆为平面

前表面:(S2)

HRs(45°,1020-1200nm)>99.9%

Rs(45°,900-980nm)<3%

后表面:(S1)

ARs(45°,900-980nm)<0.3%

短波通光滤波片

107226

康宁玻璃7980

 = 12.7 mm

t = 1 mm

前后表面皆为平面

前表面:(S2)

HRs(45°,1020-1200nm)>99.9%

Rs,p(45°,900-980nm)<3%

后表面:(S1)

ARs,p(45°,900-990nm)<0.7%

短波通光滤波片

109904

熔融石英

 = 12.7 mm

t = 3.05 mm

前后表面皆为平面

前表面:(S2)

HRs(45°,1020-1200nm)>99.9%

Rs,p(45°,900-980nm)<3%

后表面:(S1)

ARs,p(45°,900-990nm)<0.7%

短波通光滤波片

109842

熔融石英

 = 25 mm

t = 6.35 mm

前后表面皆为平面

前表面:(S2)

HRs(45°,1020-1200nm)>99.9%

Rs,p(45°,900-980nm)<3%

后表面:(S1)

ARs,p(45°,900-990nm)<0.7%

短波通光滤波片

109903

熔融石英

 = 12.7 mm

t = 6.35 mm

前后表面皆为平面

前表面:(S2)

HRs(45°,1020-1200nm)>99.9%

Rs,p(45°,930-980nm)<3%

后表面:(S1)

ARs,p(45°,900-990nm)<0.7%

短波通光滤波片

105781

熔融石英

 = 12.7 mm

t = 3.05 mm

前后表面皆为平面

前表面:(S2)

HR(0°,1020-1200nm)>99.95%

R(0°,910-980nm)<2%

后表面:(S1)

AR(0°,910-980nm)<0.2%

短波通光滤波片

105780

熔融石英

 = 25 mm

t = 3.05 mm

前后表面皆为平面

前表面:(S2)

HR(0°,1020-1200nm)>99.95%

R(0°,910-980nm)<2%

后表面:(S1)

AR(0°,910-980nm)<0.2%

短波通光滤波片

111925

康宁玻璃7980

 = 50 mm

t = 9.5 mm

前后表面皆为平面

前表面:(S2)

HR(0°,1020-1200nm)>99.95%

R(0°,910-980nm)<2%

后表面:(S1)

AR(0°,910-980nm)<0.2%

短波通光滤波片

107811

熔融石英

 = 76.2 mm

t = 12.5 mm

前后表面皆为平面

前表面:(S2)

HR(0°,1030-1200nm)>99.9%

R(0°,820-980nm)<3%

后表面:(S1)

AR(0°,800-1000nm)<0.2%

*

短波通光滤波片

104634

熔融石英

 = 25 mm

t = 6.35 mm

前后表面皆为凹球面

曲率半径为100mm

后表面为平面

前表面:(S2)

HR(0°,1030-1200nm)>99.9%

R(0°,820-990nm)<2%

后表面:(S1)

AR(0°,800-1000nm)<0.2%

短波通光滤波片

142839

熔融石英

 = 25 mm

t = 6.35 mm

前后表面皆为凹球面

曲率半径为2500mm

后表面为平面

前表面:(S2)

HR(0°,1030-1200nm)>99.9%

R(0°,820-990nm)<2%

后表面:(S1)

ARu(0-10°,800-1000nm)<0.2%

短波通光滤波片

105670

熔融石英

 = 12.7 mm

t = 6.35 mm

前后表面皆为平面

前表面:(S2)

HR(0°,1030-1200nm)>99.9%

R(0°,820-990nm)<2%

后表面:(S1)

ARu(0-10°,800-1000nm)<0.2%

**

短波通光滤波片

109565

熔融石英

 = 12.7 mm

t = 6.35 mm

前后表面皆为凹球面

曲率半径为30mm

后表面为平面

前表面:(S2)

HR(0°,1030-1200nm)>99.9%

R(0°,820-990nm)<2%

后表面:(S1)

ARu(0-10°,800-1000nm)<0.2%

短波通光滤波片

103818

熔融石英

 = 12.7 mm

t = 6.35 mm

前后表面皆为凹球面

曲率半径为75mm

后表面为平面

前表面:(S2)

HR(0°,1030-1200nm)>99.9%

R(0°,820-990nm)<2%

后表面:(S1)

ARu(0-10°,800-1000nm)<0.2%

*

短波通光滤波片

102801

熔融石英

 = 25 mm

t = 1 mm

前后表面皆为平面

前表面:(S2)

HR(0°,1030-1200nm)>99.9%

R(0°,820-990nm)<2%

后表面:(S1)

AR(0°,800-980nm)<0.2%

短波通光滤波片

108998

熔融石英

 = 25 mm

t = 3 mm

前后表面皆为平面

前表面:(S2)

HR(0°,1030-1200nm)>99.9%

R(0°,820-990nm)<2%

后表面:(S1)

AR(0°,800-980nm)<0.2%

短波通光滤波片

102789

熔融石英

 = 25 mm

t = 6.35 mm

前后表面皆为平面

前表面:(S2)

HR(0°,1030-1200nm)>99.9%

R(0°,820-990nm)<2%

后表面:(S1)

AR(0°,800-1000nm)<0.2%

*

短波通光滤波片

108980

熔融石英

 = 25 mm

t = 3 mm

前后表面皆为平面

前表面:(S2)

HRu(22.5°,1030-1200nm)>99.9%

Ru(22.5°,900-985nm)<1%

后表面:(S1)

ARu(22.5°,900-985nm)<0.25%

*

短波通光滤波片

105720

熔融石英

 = 25 mm

t = 1 mm

前后表面皆为平面

前表面:(S2)

HRs,p(22.5°,1030-1200nm)>99.9%

Rs,p(22.5°,900-980nm)<1%

后表面:(S1)

ARs,p(22.5°,900-1000nm)<0.5%

短波通光滤波片

108084

熔融石英

 = 25 mm

t = 3.05 mm

前后表面皆为平面

前表面:(S2)

HRs,p(22.5°,1030-1200nm)>99.9%

Rs,p(22.5°,900-980nm)<1%

后表面:(S1)

ARs,p(22.5°,900-1000nm)<0.5%

*

短波通光滤波片

109182

熔融石英

 = 25 mm

t = 6.35 mm

前后表面皆为平面

前表面:(S2)

HRs,p(22.5°,1030-1200nm)>99.9%

Rs,p(22.5°,900-980nm)<1%

后表面:(S1)

ARs,p(22.5°,900-1000nm)<0.5%

短波通光滤波片

112896

熔融石英

 = 38 mm

t = 6.35 mm

前后表面皆为平面

前表面:(S2)

HRs,p(22.5°,1030-1200nm)>99.9%

Rs,p(22.5°,900-980nm)<1%

后表面:(S1)

ARs,p(22.5°,900-1000nm)<0.5%

短波通光滤波片

105890

熔融石英

 = 12.7 mm

t = 3.05 mm

前后表面皆为平面

前表面:(S2)

HRs,p(22.5°,1030-1200nm)>99.9%

Rs,p(22.5°,900-980nm)<3%

后表面:(S1)

ARs,p(22.5°,900-1000nm)<0.5%

**

短波通光滤波片

103675

熔融石英

 = 25 mm

t = 3.05 mm

前后表面皆为平面

前表面:(S2)

HRs,p(30°,1030-1200nm)>99.9%

Rs,p(30°,900-980nm)<3%

后表面:(S1)

ARs,p(30°,900-980nm)<0.5%

短波通光滤波片

103676

熔融石英

 = 25 mm

t = 6.35 mm

前后表面皆为平面

前表面:(S2)

HRs,p(30°,1030-1200nm)>99.9%

Rs,p(30°,900-980nm)<3%

后表面:(S1)

ARs,p(30°,900-980nm)<0.5%

*

短波通光滤波片

108070

熔融石英

 = 25 mm

t = 6.35 mm

前后表面皆为平面

前表面:(S2)

HRs(45°,1030-1200nm)>99.9%

Ru(45°,900-980nm)<3%

后表面:(S1)

ARs,p(45°,900-980nm)<0.7%

短波通光滤波片

108156

康宁玻璃7980

 = 50 mm

t = 9.5 mm

前后表面皆为平面

前表面:(S2)

HRs(45°,1030-1200nm)>99.9%

Ru(45°,900-980nm)<3%

后表面:(S1)

ARs,p(45°,900-990nm)<0.7%

短波通光滤波片

112664

熔融石英

 = 25 mm

t = 6.35 mm

前后表面皆为平面

前表面:(S2)

HRu(0-10°,1040-1200nm)>99.9%

R(0°,830-1000nm)<2%

后表面:(S1)

ARu(0-10°,800-1000nm)<0.2%

*

短波通光滤波片

125554

熔融石英

 = 12.7 mm

t = 3.05 mm

前后表面皆为平面

前表面:(S2)

HRu(45°,1064nm)>99.9%

Ru(45°,888nm)<3%

后表面:(S1)

ARu(45°,888nm)<0.6%

*

短波通光滤波片

106228

熔融石英

 = 25 mm

t = 6.35 mm

前后表面皆为平面

前表面:(S2)

HRu(45°,1064nm)>99.9%

Ru(45°,888nm)<3%

后表面:(S1)

ARu(45°,888nm)<0.6%

短波通光滤波片

105330

熔融石英

 = 12.7 mm

t = 3.05 mm

前后表面皆为平面

前表面:(S2)

HRs,p(22.5°,1170-1400nm)>99.9%

Rs,p(22.5°,980-1100nm)<2%

后表面:(S1)

ARs,p(22.5°,980-1100nm)<0.5%

*

短波通光滤波片

103933

熔融石英

 = 12.7 mm

t = 3.05 mm

前后表面皆为平面

前表面:(S2)

HRs(45°,1176nm)>99.95%

Rs(45°,1064nm)<2%

后表面:(S1)

ARs(45°,1064nm)<0.5%

短波通光滤波片

103931

熔融石英

 = 25 mm

t = 3.05 mm

前后表面皆为平面

前表面:(S2)

HRs(45°,1176nm)>99.95%

Rs(45°,1064nm)<2%

后表面:(S1)

ARs(45°,1064nm)<0.5%

短波通光滤波片

110254

红外硅302

 = 12.7 mm

t = 6.35 mm

前后表面皆为凹球面

曲率半径为300mm

后表面为平面

前表面:(S2)

HR(0°,1950-2320nm)>99.9%

R(0°,1600-1870nm)<2%

后表面:(S1)

AR(0°,1600-1900nm)<0.2%

**

短波通光滤波片

109447

红外硅302

 = 12.7 mm

t = 6.35 mm

前后表面皆为平面

前表面:(S2)

HR(0°,2050-2400nm)>99.9%

R(0°,1940nm)<2%

短波通光滤波片

112021

红外硅302

 = 12.7 mm

t = 6.35 mm

前后表面皆为凹球面

曲率半径为50mm

后表面为平面

前表面:(S2)

HR(0°,2050-2400nm)>99.9%

R(0°,1940nm)<2%

*

短波通光滤波片

109448

红外硅302

 = 12.7 mm

t = 6.35 mm

前后表面皆为凹球面

曲率半径为100mm

后表面为平面

前表面:(S2)

HR(0°,2050-2430nm)>99.9%

R(0°,1700-1960nm)<2%

后表面:(S1)

AR(0°,1700-2000nm)<0.2%

短波通光滤波片

138396

红外硅302

 = 25 mm

t = 6.35 mm

前后表面皆为平面

前表面:(S2)

HRs(45°,2054-2065nm)>99.9%

Rp(45°,2054-2065nm)<2%

短波通光滤波片

101660

红外硅302

 = 12.7 mm

t = 3 mm

前后表面皆为平面

前表面:(S2)

HR(0°,2050-2400nm)>99.9%

R(0°,1940nm)<2%

*

短波通光滤波片

133911

红外硅302

 = 25 mm

t = 6.35 mm

前后表面皆为平面

前表面:(S2)

HR(0°,2050-2430nm)>99.9%

R(0°,1700-1960nm)<2%

后表面:(S1)

AR(0°,1700-2000nm)<0.2%

*

短波通光滤波片

110072

红外硅302

 = 12.7 mm

t = 6.35 mm

前后表面皆为平面

前表面:(S2)

HRs(45°,2054-2065nm)>99.9%

Rp(45°,2054-2065nm)<2%

Layertec激光短波通光滤波片其他产品编号(由小到大):

Layertec公司超快激光短波通光滤波片一共有153个规格,每个型号都用6位数字表示,下面列出了短波通光滤波片的型号。

100759  100760  100761  100762  100855  101571  101572  101575  101576  101577  101578  101581  101660       102109  102200  102208  102253  102483  102788  102789  102790  102791  102792  102801  102811  102884       102905  102924  102925  102926  102927  103542  103675  103676  103731  103792  103818  103887  103931       103933  104105  104187  104470  104502  104505  104506  104634  104965  104966  105164  105330  105331       105377  105379  105516  105517  105641  105670  105720  105780  105781  105851  105890  105905  105937       106226  106227  106228  106531  106532  106665  106676  106677  106729  106731  106778  106779  107132       107159  107214  107226  107367  107514  107728  107729  107811  108031  108070  108084  108156  108174       108347  108417  108547  108567  108569  108574  108590  108736  108737  108881  108980  108998  109113       109182  109447  109448  109565  109842  109903  109904  110071  110072  110253  110254  110458  110587       110925  110926  111047  111114  111115  111302  111384  111921  111922  111924  111925  112021  112022       112023  112403  112426  112663  112664  112699  112896  116756  121301  121718  125146  125554  126675       131708  131712  133911  135859  138396  139051  139201  142245  142839  142840


文献资料

询问表格

带*号为必填!
*联系人:
*电子邮箱:
*公司名称:
*联系电话:
留言内容:
*验证码:
验证码

相关应用

产品导航 : 光束整形器分束器螺旋相位板微透镜阵列红外热像仪激光防护眼镜太阳能模拟器显微镜载物台自动对焦径向偏振转换器

友情链接 : 维尔克斯光电维尔克斯光电博客 海纳光学搜狐号 中国供应商 中科光学


版权所有:深圳海纳光学有限公司 粤ICP备18089606号
电话:0755-84870203 邮箱:sales@highlightoptics.com
