193nm洛匈偏振器由两个由形状相同的UVU级氟化镁棱镜组成，属于双折射晶体，其中一个晶轴平行于传播方向，另一个棱镜的晶轴垂直于入射光传播方向。193nm洛匈棱镜能把自然光分成2个偏振方向正交的线偏振光（P光和S光），其中e光在通道上被折射，而o光在所有波长上都没有偏差地通过。洛匈棱镜偏振器可当做193nm起偏器和检偏器，193偏振器，Rochon Polarizer。
所属品牌： 海纳光学 Highlightoptics
应用类型：
产品型号：RPM-4-8，RPM-4-10，RPM-4-12
负责人：陈工 光学镜片及晶体
联系电话：18926013422
电子邮箱：chenpeng@welloptics.cn
分离角4°, 消光比10-5，通孔12mm，193nm洛匈偏振器
193nm洛匈棱镜Rochon Polarizer，也叫洛匈偏振器，洛匈起偏器，检偏器，深紫外洛匈棱镜。其能把自然光分成2个偏振方向正交的线偏振光（P光和S光）。
洛匈偏振器由两块形状一致的双折射UVU级氟化镁MgF2棱镜组成。其中一块棱镜晶体光轴平行光束传播方向，另一块棱镜晶体光轴与光束传播方向正交。 因此，非常光（e 光）穿过棱镜时会发生折射偏折；而寻常光（o 光）在全部工作波长下均直线传播、无偏折。基于该特性，洛匈偏振器尤其适合需要旋转偏振器的应用场景。寻常光的偏振方向平行于分束面。
本公司棱镜默认配无漆的金属圆筒镜座，无增透膜（也可以按要求镀膜）。镜座内部完全不使用胶合剂，可满足真空环境使用要求。
洛匈偏振器主要特点：
-空气间隙连接或非胶合剂光学接触连接
-高偏振度
-适用于小功率或者大功率激光
-带宽覆盖可见和中红外
洛匈偏振器主要应用：
-光信号的偏振特性分析
-耦合器、隔离器、波分复用器
-偏振特性对光材料性能影响分析
B.Halle洛匈偏振器标准品：
|
分光角 |
0.5° |
2.5° |
4.0° |
|
材料 |
MgF2 VUV quality |
MgF2 VUV quality |
MgF2 VUV quality |
|
光谱范围 |
150-6000nm |
150-6000nm |
150-6000nm |
|
消光比 |
10 -5 |
10 -5 |
10 -5 |
|
波前失真 |
<λ/5 |
<λ/5 |
<λ/5 |
|
棱柱形偏差 |
<3' |
<3' |
<3' |
|
切角 |
34.0° |
73.5° |
80.3° |
|
棱镜的连接 |
气隙 |
光学接触（无水泥） |
光学接触（无水泥） |
分光角0.5°
|
规格 |
10mm |
15 mm |
|
货号： |
PLM 10 |
PLM 15 |
|
有效孔径 |
9.5 |
14.5 |
|
长度 |
11 |
13 |
|
安装直径 |
25 |
25 |
|
安装长度 |
16 |
20 |
分光角2.5°
|
规格 |
8 mm |
10 mm |
12 mm |
15 mm |
|
货号： |
PUM1.08 |
PUM1.10 |
PUM1.12 |
PUM1.15 |
|
有效孔径 |
8 |
10 |
12 |
15 |
|
长度 |
29 |
36 |
42 |
52 |
|
安装直径 |
25 |
25 |
25 |
25 |
|
安装长度 |
38 |
45 |
53 |
57 |
分光角4.0°
|
规格 |
8 mm |
10 mm |
12 mm |
|
货号： |
PUM 2.08 |
PUM 2.10 |
PUM 2.12 |
|
有效孔径 |
8 |
10 |
12 |
|
长度 |
50 |
62 |
74 |
|
安装直径 |
25 |
25 |
25 |
|
安装长度 |
60 |
72 |
84 |

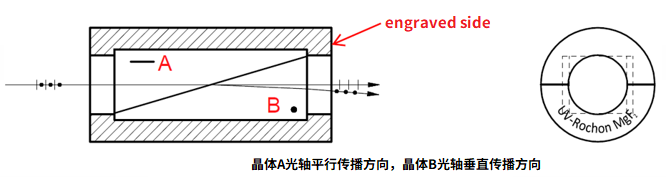

在轴方向平行于传播方向（上图左侧）的棱镜中，理想情况下材料不显示双折射。然而，传播方向的微小偏差（例如，由于集成公差或发散光）会导致材料变为双折射。由此产生的偏振变化可以作为限制输出消光比的方法。具有垂直于传播方向的晶轴的棱镜的另一半不受这种影响。此面始终朝向支架的雕刻面。
如果用作偏振器（即在棱镜后产生偏振光），光线应从支架的非雕刻面进入。如果使用分析仪（即分析入射光的偏振状态），雕刻面应朝向入射光。因此，当成对用作偏振器和分析器时，支架的雕刻必须彼此面对。
我们提供三种不同分束角规格的洛匈偏振器Rochon Polarizer:
0.5° 分束角版本：两块棱镜之间采用空气隙结构。该版本适用于紫外高激光功率以及热负载较高的工况；其内表面按布儒斯特角切割，最大限度降低寻常光在界面处的反射损耗。
2.5°、4.0° 分束角版本：所需切割角度更大，如果采用空气隙结构会发生全内反射。因此棱镜之间采用无胶光学接触工艺贴合。
洛匈偏振器标准品：
|
分光角 |
0.5° |
2.5° |
4.0° |
|
材料 |
MgF2 VUV quality |
MgF2 VUV quality |
MgF2 VUV quality |
|
光谱范围 |
150-6000nm |
150-6000nm |
150-6000nm |
|
消光比 |
10 -5 |
10 -5 |
10 -5 |
|
波前失真 |
<λ/5 |
<λ/5 |
<λ/5 |
|
棱柱形偏差 |
<3' |
<3' |
<3' |
|
切角 |
34.0° |
73.5° |
80.3° |
|
棱镜的连接 |
气隙 |
光学接触（无胶水） |
光学接触（无胶水） |
深紫外洛匈棱镜的使用注意事项：
棱镜A的光轴平行光束传播方向，理想条件下该部分晶体无双折射，但是实际工况中很难满足这个条件，入射光的传播方向如果存在微小偏差（例如装配公差、入射光发散），晶体会产生双折射效应。由此引发的偏振态改变会表现为表观退偏（即产生了杂散偏振光），会影响降低消光比。
而棱镜B的偏振特性与入射角无关。即使是非正入射光束，棱镜B这段依旧可以维持偏振态不变。对应为入射光需从带有刻印标识的一面入射。
因此：
1.用作起偏器（棱镜出射生成偏振光）：光线应当从镜座无刻印一侧入射。
2.用作检偏器（分析入射光偏振态）：刻印标识一侧朝向入射光。
3.2个作配对时（一片做起偏器、一片做检偏器），两个镜座的刻印面必须互相对向。
注：规格参数如有修改更正，恕不另行通知
193nm洛匈偏振片的型号命名规则：
RPM——Rochon polarizers MgF2
0.5°——0.5°分光角
10——10mm是通孔
分光角0.5°
|
货号： |
RPM-0.5-10 |
RPM-0.5-15 |
|
有效孔径 |
9.5 mm |
14.5 mm |
|
长度 |
11 |
13 |
|
安装直径 |
25 |
25 |
|
安装长度 |
16 |
20 |
分光角2.5°
|
货号： |
RPM-2.5-8 |
RPM-2.5-10 |
RPM-2.5-12 |
RPM-2.5-15 |
|
通孔 |
8 mm |
10 mm |
12 mm |
15 mm |
|
长度 |
29 |
36 |
42 |
52 |
|
安装直径 |
25 |
25 |
25 |
25 |
|
安装长度 |
38 |
45 |
53 |
57 |
分光角4.0°
|
货号： |
RPM-4-8 |
RPM-4-10 |
RPM-4-12 |
|
有效孔径 |
8 mm |
10 mm |
12 mm |
|
长度 |
50 |
62 |
74 |
|
安装直径 |
25 |
25 |
25 |
|
安装长度 |
60 |
72 |
84 |
193nm洛匈偏振器主要特点：
- 空气隙连接 或 无胶水光学接触连接
-高偏振度
-适用于小功率或者大功率激光
-带宽覆盖可见和中红外
193nm洛匈偏振器主要应用：
- 193nm起偏器/检偏器，光信号的偏振特性分析
-耦合器、隔离器、波分复用器
-偏振特性对光材料性能影响分析
