日本iDule公司自研生产组装的分离式近红外相机覆盖200-1700nm波段范围，采用12pin Hirose接口供电，镜头适配C 接口。SWIR相机ID5MSWS―UCL采用全局式快门，5M像素，Camera Link和USB3.0接口，采用SONY IMX992传感器，像元尺寸3.45μm(H) x 3.45μm(V)，最高帧率31.4fps，采用固定快门触发模式和脉冲宽度快门触发模式，快门速度off～1/40,000s，增益范围0～+12db，支持局部扫描功能。分离式SWIR相机iDule广泛应用于工业检测、农业、医疗以及科研等领域，提供强大的光谱成像能力和高灵敏度。
所属品牌：
应用类型：
产品型号：ID3MSWS-UCL，ID5MSWS―UCL
负责人：李豪
联系电话：18926463275
电子邮箱：sales11@welloptics.cn
iDule 面阵短波近红外相机系列，覆盖光谱范围200~1700nm
日本iDule公司自研生产组装的分离式近红外相机覆盖200-1700nm波段范围，采用12pin Hirose接口供电，镜头适配C 接口。SWIR相机ID5MSWS―UCL采用全局式快门，5M像素，Camera Link和USB3.0接口，采用SONY IMX992传感器，像元尺寸3.45μm(H) x 3.45μm(V)，最高帧率31.4fps，采用固定快门触发模式和脉冲宽度快门触发模式，快门速度off～1/40,000s，增益范围0～+12db，支持局部扫描功能。iDule分离式SWIR相机广泛应用于工业检测、农业、医疗以及科研等领域，提供强大的光谱成像能力和高灵敏度。
在工业检测领域，短波近红外（SWIR）相机的应用正逐渐成为主流。iDule短波近红外相机凭借其高灵敏度和优异的成像性能，为复杂环境下的检测任务提供了可靠的技术支持。与传统可见光相机相比，SWIR相机能够穿透某些材料并捕捉更丰富的光谱信息，因此在半导体、农业和安防等行业中具有独特优势。

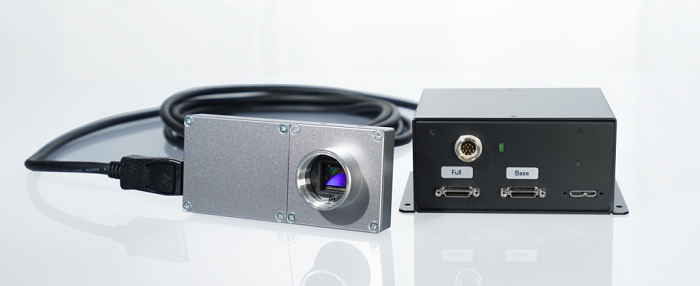

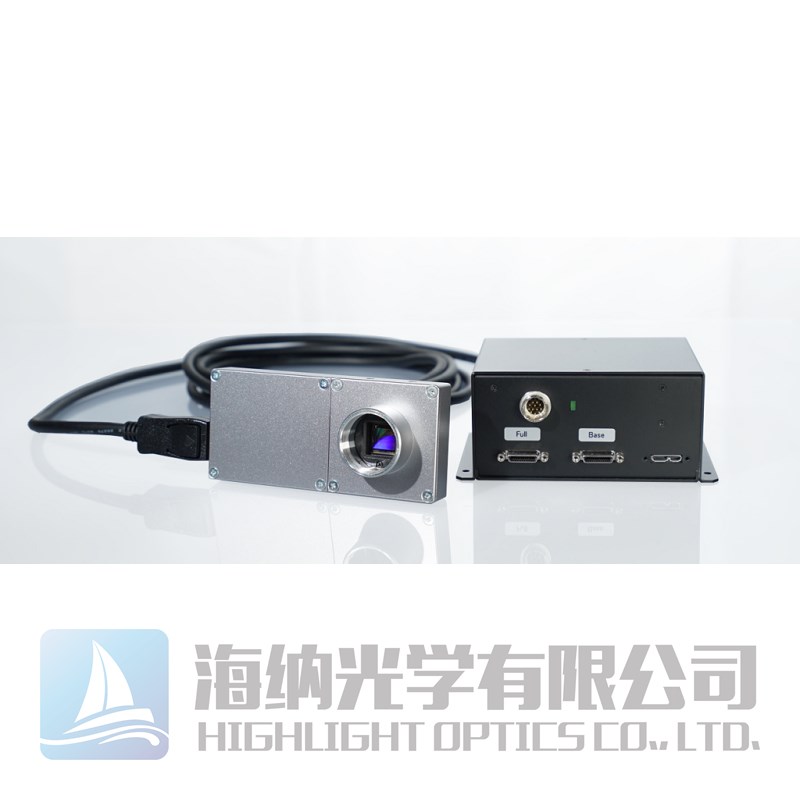

分离式SWIR相机iDule
|
型号 |
ID3MSWS-UCL |
ID5MSWS―UCL |
|
输出接口 |
Camera Link or USB3.0 |
|
|
图像传感器 |
全局快门 SONY IMX993 |
全局快门 SONY IMX992 |
|
图像圈 |
Φ8.9mm |
Φ11.371mm |
|
像元大小 |
3.45μm x 3.45μm |
|
|
有效像素 |
2,080(H) x 1,544(V) |
2,576(H) x 2,056(V) |
|
像素时脉 |
49.5MHz |
|
|
输出Bit |
8bit / 10bit / 12bit |
|
|
帧率 |
USB3.0 / Base2Tap : 12.95fps |
USB3.0 / Base2Tap : 7.8fps |
|
增益范围 |
0～+12db |
|
|
快门范围 |
off～1/40,000s |
|
|
局部扫描 |
ROI : 1 area(最小4line) |
|
|
触发模式 |
固定快门触发模式，脉冲宽度快门触发模式 |
|
|
信号输出方式 |
Camera Link or USB3.0 |
|
|
信号输出连接器 |
Camera Link or USB3.0 |
|
|
镜头接口 |
C-mount |
|
|
电源/外部触发输入 |
Hirose 12pin |
|
|
电源 |
DC12V±10% / max. 7.0W以下 |
|
|
外形尺寸 |
CHU(头部) : W:50mm D:104mm H:28.5mm |
|
|
重量 |
CHU(头部): 120g，CCU(本体): 168g |
|
|
使用环境条件 |
温度-5～+45℃ 湿度20～85％RH 无冷凝水 |
|
搭载了SONY公司最新的SWIR传感器“IMX992”和“IMX993”，能够覆盖从可见光到短波红外（SWIR，400nm～1700nm）的宽波长范围进行拍摄。
铟镓砷相机与工业用SWIR iDule相机的技术优势：
铟镓砷（InGaAs）传感器是SWIR相机的核心部件，其光谱响应范围通常在900nm至1700nm之间，能够高效捕捉近红外光信号。工业用SWIR iDule相机采用高性能铟镓砷传感器，不仅具备高分辨率，还能在低照度环境下保持出色的成像质量。此外，iDule分离式近红外相机采用模块化设计，便于集成到各类工业设备中，满足不同场景的检测需求。
分离式近红外相机的灵活应用：
分离式SWIR相机iDule以其灵活的安装方式受到广泛关注。这种设计允许用户将相机主体与光学镜头分离，从而适应狭小空间或特殊角度的拍摄需求。无论是生产线上的实时监控，还是科研实验中的精密测量，iDule短波近红外相机都能提供稳定可靠的解决方案。同时，工业用SWIR iDule相机还支持定制化配置，可根据客户需求调整光谱范围和接口类型，进一步拓展其应用场景。
SWIR相机的应用示例：
-水的可视化：通过SWIR光谱分析水分含量或检测水分的存在。
-材料分选：利用不同材料在SWIR波段的反射特性进行分类。
-透过观察：观察一些在可见光下不可透视的物体内部结构或表面下层。
-温度观察：通过热特性变化分析目标的温度分布。
-这类相机广泛应用于工业检测、农业、医疗以及科研等领域，提供强大的光谱成像能力和高灵敏度。
随着工业自动化的快速发展，SWIR相机的重要性日益凸显。iDule作为领先的近红外工业相机品牌，通过铟镓砷传感器技术和分离式设计，为用户提供了高性能、高灵活性的成像解决方案。未来，iDule短波近红外相机将继续推动工业检测技术的创新，助力各行业实现更高效、更精准的智能化升级。
