日本OXIDE散斑测试仪/散斑测量仪/激光散斑测量系统/激光散斑无损检测系统Dr. SPECKLE Model：SM01VS09是一款专门用于激光显示开发的散斑评估工具。散斑是激光在人眼视网膜上形成的随机干涉图案，其产生的噪声会严重降低激光显示的图像质量。该工具能精确评估散斑噪声，是降低散斑噪声的关键第一步。它配备专用软件M-Speckle，具备符合国际标准的测量系统，以及模拟人眼光学特性的CCD相机光学系统。此外，高级版还拥有空间频率滤波校正和离线分析模式等特色功能。

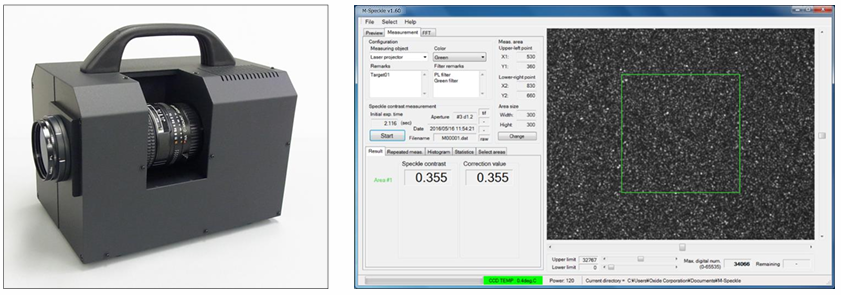

图1：Dr. SPECKLE SM01VS09产品外观与M-Speckle专用软件使用界面
OXIDE的散斑测试仪/散斑测量仪/激光散斑测量系统/激光散斑无损检测系统是目前唯一完全符合国际标准IEC62906-5-2（测量方法）的散斑测量系统。其CCD相机光学系统能精准反映人眼的点扩散函数及其自相关函数等光学特性。通过计算散斑对比度：CS=σ/Ibar，σ：光强面分布标准差，Ibar：光强面分布平均值，可将其作为散斑噪声的定量测量指标。设备体积小巧、重量轻便，便于携带使用。
高级版支持空间频率滤波校正，能有效去除图像中的周期性图案，如下图3，原始图像经过傅里叶变换后得到频域图像，经过滤波处理后逆傅里叶变换得到最后的校正图像，CS由原图的0.099变换到校正后的0.054；离线分析模式可单独进行测量和分析，允许加载完整的原始数据文件，并能在离线状态下通过改变测量区域和校正条件重新计算散斑。
图2：资质与荣誉展示

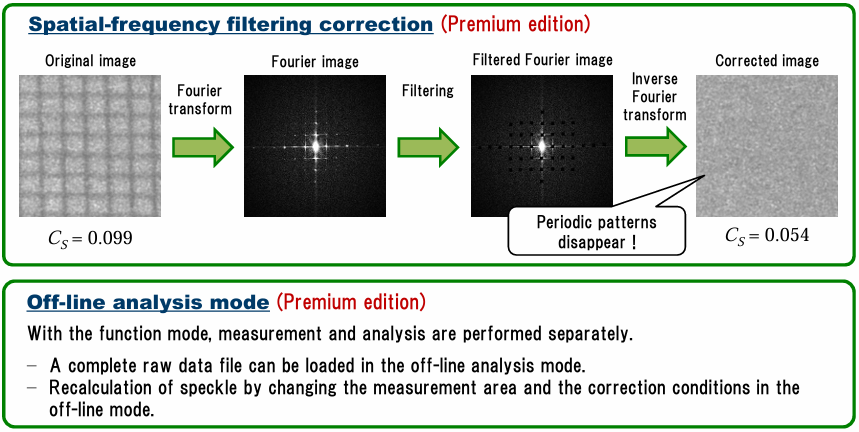

图3：高级版本的空间频率滤波校正和离线分析模式概述
散斑测试仪/散斑测量仪/激光散斑测量系统/激光散斑无损检测系统规格如下：
|
参数分类 |
参数名称 |
Model: SM01VS09 参数值 |
|
散斑测量 |
测量数量 |
散斑对比度：CS=σ/Ibar |
|
测量范围 |
0.01-1.00（测量分辨率：精确到小数点后两位） |
|
|
测量条件 |
光通量 |
10lm（流明）或以上（单色光，假设为扫描式激光投影仪） |
|
观察距离L |
300mm≤L≤1000mm，1000mm＜L≤5000mm(TBD) |
|
|
测量范围（屏幕上） |
13mm²（L=300mm）-40mm²（L=1000mm），成像区域为300×300像素 |
|
|
波长 |
可见光范围 |
|
|
投影图像 |
光强分布均匀的光束或静态图像 |
|
|
相机参数 |
受光元件 |
索尼制造CCD图像传感器，140万像素（1360*1024） |
|
受光面积 |
8.8mm*6.45mm（像素大小：6.45μm*6.45μm） |
|
|
快门类型 |
电子快门 |
|
|
冷却方式 |
伯尔帖冷却（Peltier cooling），冷却温度：0℃固定 |
|
|
A/D转换 |
16bit（65536个层次） |
|
|
颜色 |
黑色和白色 |
|
|
镜头 |
尼康制造标准定焦镜头（焦距50mm） |
|
|
外部触发器（选项） |
与外部信号同步拍摄（TTL CMOS 5V下降信号） |
|
|
开口尺寸 |
针孔直径：φ0.8mm、φ1.0mm、φ1.2mm、φ1.5mm |
|
|
滤光轮（选项） |
滤光类型：红、绿、蓝、ND（OD：2.0） |
|
|
功耗 |
100W（不含电脑） |
|
|
外形尺寸和重量 |
散斑测量单元 |
257(L)×160(W)×213(H)mm，4.8kg（附带滤光轮约5.2kg）； |
|
电源箱 |
248(L)×180(W)×118(H)mm，2.3kg |
|
散斑测试仪/散斑测量仪/激光散斑测量系统/激光散斑无损检测系统主要特点：
-符合国际标准：唯一符合国际标准IEC62906-5-2测量方法，确保测量结果的准确性和可靠性。
-模拟人眼特性：CCD相机光学系统模拟人眼光学特性，使测量更贴合实际视觉感受。
-定量测量指标：以散斑对比度作为定量测量指标，直观反映散斑噪声程度。
-便携设计：小巧轻便的设计，方便在不同场景下使用。
-高级功能（高级版）：具备空间频率滤波校正和离线分析模式，提升数据处理和分析的灵活性。
主要应用于激光显示开发领域，帮助研发人员评估散斑噪声对显示图像质量的影响，为降低散斑噪声、优化激光显示技术提供数据支持，从而提高激光显示产品的图像质量。
