Duma公司AlignMeter用于导光臂校准的使用手册

以色列DUMA公司的AlignMeter可以作为一个准确和易使用的设备，用于导光臂校准和对准。该仪器可以测量导光臂各连接部分的光束的位置和角度偏移。可作为多种医疗激光产品的激光束在导光臂中传输及校准系统的一部分。为了方便用户使用，以色列Duma推出了AlignMeter使用手册。

一个典型的导光臂是由一系列在关节处安装了反射器件的导光臂组成。光束穿过导光臂，通过关节处的反射器件进入下一节导光臂继续传输。各节导光臂通过关节连接，可以相对于彼此旋转，使最终出射的激光方向有较高的自由度。由于这些特性，生产并调试这样一个多关节的导光臂是一个非常具有挑战性的工作。

AlignMeter就是以色列Duma公司针对多关节导光臂校准准调试这个问题设计的一个快速、高效的校准仪器。对准过程是基于每个关节的对准，用AlignMeter来替换关节处未校准的反射镜，从第一个关节（离激光器最近的节）开始调节，一直到最后一个关节。

固定反射镜校准：

AlignMeter通过使用通用的螺纹接口，可以很容易地将经过校准的AlignMeter导光臂组件安装在导光臂用来安装反射镜的位置上。如果AlignMeter测试靶面的中心基准点相对于机械臂的中心光轴已经准确对准，那么AlignMeter可以即时提供到达AlignMeter靶面的激光的位置偏差和角度偏差。

旋转反射镜校准：

对于旋转反射镜，用机械基准点进行校准可能对应用来说不够精确，你可以像前面那样把AlignMeter安装在关节处，和固定反射镜校准一样，然后对对应的那一节导光臂从进行旋转。在导光臂的旋转过程中，光束的偏差将被AlignMeter记录为一个圆。然后用户通过测试记录对反射镜进行校准，使偏差的 "圆 "变成一个点，以这种方式来进行导光臂校准。

AlignMeter的中心点设置：

为了方便用户根据自己的需要使用AlignMeter导光臂，以色列Duma公司为用户提供了自己设置基准点的功能。用户只需要在使用的时候，在光束位置合适时，使用“Catch”功能，软件就能把选择的这个位置作为校准的基准点，后续仪器在测试的过程中，输出的数据结果都是根据用户设置的基准点得出的。测量方法则和反射镜的校准的方法相同。

校准导光臂的使用介绍：

1、 利用AlignMeter上的通用标准螺纹接口将探测头安装在导光臂上的安装反射镜的位置。

2、 确认光束打进AlignMeter的探测靶面中，并同时命中AlignMeter探测靶面中的两个探测器。

3、 在光束和反射镜校准的过程中，经常检查功率的测试值指很有必要的。在有些情况下，尽管即使激光不在中心位置，仍会在AlignMeter的中心位置显示十字。这是由于入射光功率较低，探测器受到了环境光的影响。

4、 一般来说，我们推荐用户在“Position Setup”和“Angle Setup”选项中，点击启动“PowerScr ”功能。这样可以在位置和角度显示的窗口中，在标题栏上实时显示功率值。这样可以省下不少屏幕空间，读取数据也更加方便。

图1：在标题栏处显示功率值

        1、在AlignMeter准确安装在需要测试的地方且被测光束已经完整校准之后，下一步就可以使用“Relative Cente”功能来确定一个用户自己选择的基准点。“Relative Cente”功能可以通过在“Position Setup”和“Angle Setup”选项中点击“Catch”按键开启。

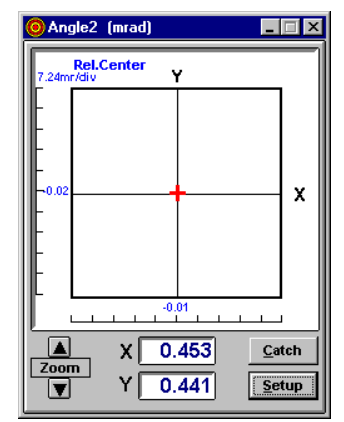

图2：用户自行设定基准点图示

1、 通过“Position Setup”和“Angle Setup”选项列表点击“Trace On”按键，开启在软件中实时追踪显示光束位置和角度信息的功能。

2、 通过180°旋转对应的关节，可以在软件窗口记录光束的运动轨迹。如图3所示。

图3：运动轨迹记录

1、 通过AlignMeter来调节光源的出射方向以及各个反射镜的位置，可以保证光束在导光臂中沿着中心光轴传输。

2、 再次在“Position Setup”和“Angle Setup”选项中点击“Catch”按键，以校准点设定为基准点。

3、 再次180°旋转导光臂来看光束的运动轨迹，确认已经校准完成

重复上述步骤来调节导光臂中的各个关节。

在我们完成校准之后，也可以选择在“Position Setup”和“Angle Setup”选项中点击“Zoom”按键,通过放大来提高我们导光臂校准的精确度，精确度最高可达0.02毫弧度。

希望上述以色列Duma公司生产的AlignMeter使用手册可以为您的使用提供帮助。
