Zwobbel激光变焦反射镜,激光加工自动对焦镜用于快速精准对焦

作者: 时间:2024-03-30

我们的先导产品是Zwobbel快速对焦反射镜,这是一种用于激光材料加工的快速且功率稳定的 z 轴自动对焦系统,又叫可变曲率半径反射镜,变焦反射镜,可实现z轴自动对焦,z轴快速聚焦,z轴快速自动聚焦系统。Zwobbel-1020 可显著缩短激光焊接和切割的加工时间,最高可达 60%。标准摆动过程(即扫描平面中光斑的动态运动)被仅沿 z 轴的创新摆动过程所取代。因此,斑点会摆动。这种在光束方向上的额外振荡为开发激光切割、焊接和淬火的全新制造工艺以及在工业应用中建立它们提供了可能性。更重要的是,Zwobbel快速对焦反射镜可与单模和多模激光器配合使用。


Zwobbel-532® 快速对焦反射镜专为结构化应用而设计,特别关注高功率光束。它可以在 2 ms 内实现 20 mm 的动态焦点位置偏移,这种较短的定位时间导致更多的动态处理。此外,Zwobbel-532® 允许在 F-theta 应用中进行光束重新聚焦,无论是否使用 F-theta 透镜。它可以替代可移动镜头。

由于其独特的设计,激光加工自动对焦镜可以直接在光束引导系统中以 90° 的偏转使用。结合其非常紧凑的设计,这使得 Zwobbel® 可以集成到激光材料加工机的新加工头和现有加工头中,不受波长的影响。


Zwobbel z轴自动对焦系统运作方式

激光加工依赖于聚焦在工件上的激光束。使用激光扫描仪沿着该工件的每个平面引导光斑。然而,在大偏转角和/或较厚的工件下,激光的焦点会失去其在 z 方向上的位置。

所有基于Zwobbel®技术的激光加工自动对焦都可以将其焦点保持在扫描平面上,因为它在激活时会动态改变其形状。在Zwobbel®激光加工自动对焦镜的最小偏转下,系统的焦距在聚焦透镜的标称焦距处保持恒定。在最大偏转时,聚焦镜头的焦距发生最大偏移。Zwobbel可变曲率半径反射镜/变焦反射镜可以实现快速地z轴自动对焦以及z轴快速聚焦。这套z轴快速自动聚焦系统有利于激光加工中较大范围的焦点移动和精准聚焦。

Zwobble z轴快速聚焦技术具有的优势

-替换 90° 偏转镜

-在 2 毫秒内完成对焦调整

-具有高达千赫兹频率的正弦工作状态

-孔径可达 24 毫米

-支持所有激光波长

-包含数字或模拟接口

-结构轻巧紧凑

Zwobbel® – 1020 z轴快速自动聚焦系统技术参数

Zwobbel-1020® 激光加工自动对焦镜的侧视图,厚度为50毫米

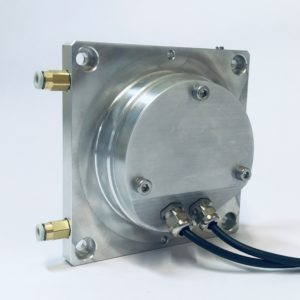

Zwobbel-1020® 可变曲率半径反射镜的后表面,带有控制和高压接口

波长

1020 nm-1080 nm

反射率

特定范围99.99%

通光孔径

15 mm,20 mm24 mm

最大激光功率

6 kW

全冲程速度

2 ms

摆动频率

1 kHz

焦点偏移

FL 200 mm (-0/+15);FL 500 mm (-0/+147)

重量

550 g

尺寸

100 mm×100 mm×50 mm 外壳密封

模拟信号接口

0-5 V,BNC

冷却接口

水冷,Φ4 mm

安装接口

M5或背面KS3


Zwobbel® – 532 z轴快速自动聚焦系统技术参数

Zwobbel-532® 的侧视图,厚度低至 50 毫米

Zwobbel-532® 的后表面,带有控制和高压接口

波长

532 nm

反射率

> 99.8%

通光孔径

15 mm20 mm24 mm

最大激光功率

脉冲光,LIDT > 18 J /cm2 10 ns/1 Hz

全冲程速度

2 ms

摆动频率

1 kHz

焦点偏移

FL 200 mm (-0/+15)FL 500 mm (-0/+147)

重量

550 g

尺寸

100 mm×100 mm×50 mm 外壳密封

模拟信号接口

0-5 V

冷却接口

水冷,Φ4 mm

安装接口

M5或背面KS3
