作者:李gh 时间:2025-04-30
随着工业4.0与智能传感技术的演进,ARTRAY持续加码多光谱融合成像与AI驱动的高速检测系统。其ARTRAY近红外相机最新研发的超宽谱型号(覆盖200-2500nm)已进入测试阶段,有望在量子计算、深空探测等领域开辟新场景。ARTRAY近红外相机以NIR与SWIR技术为核心,通过精密成像与激光光斑观测能力的持续突破,重新定义了工业与科研视觉的边界。从微电子制造到前沿光学研究,其产品正成为全球高端成像领域不可替代的技术基石。ARTRAY的ARTCAM系列近红外相机主要有以下型号:
SD-HDI系列:ARTCAM-185IMX-HD3
USB3-T2 系列: ARTCAM-1400MI,1000MI,500MI,174IMX,178IMX,226IMX,250IMX,252IMX,264IMX,265IMX
铟镓砷相机:ARTCAM-991SWIR-TEC-CL,991SWIR,991SWIR-WOM,990SWIR-TEC,990SWIR-TEC-CL,990SWIR,991SWIR-TEC
品牌与技术定位
日本ARTRAY作为工业相机领域的先驱,自1989年成立以来,始终专注于工业相机的研发与创新,尤其在铟镓砷相机(InGaAs)和短波红外相机(SWIR)领域树立了行业标杆。其产品以高灵敏度、宽光谱响应和紧凑设计著称,覆盖从紫外线到近红外的全波段成像需求(400-1700nm),成为半导体检测、光伏质检等工业场景的核心工具。
核心产品解析
铟镓砷相机:铟镓砷(InGaAs)相机是一种基于半导体材料的光电成像设备,其工作原理围绕光子探测与信号转换展开,核心流程如下:
1.光电转换层与材料结构:
铟镓砷相机的核心是InGaAs吸收层,该材料由铟(In)、镓(Ga)和砷(As)的化合物构成,具有可调节的带隙特性。其传感器结构通常包含:
-磷化铟(InP)衬底:作为支撑基底,同时实现与InGaAs材料的晶格匹配;
-InGaAs吸收层:负责吸收短波红外(SWIR)光子(波长900-1700nm),通过光子能量激发电子从价带跃迁至导带,产生电子-空穴对;
-读出集成电路(ROIC):通过铟凸块与吸收层键合,用于收集和放大电荷信号,并将其转换为电压输出。
2.光电信号生成与处理:
-光子吸收与电荷生成:当入射光(如短波红外光)穿透抗反射涂层和InP衬底后,被InGaAs吸收层捕获。光子的能量激发电子跃迁,在PN结或PN垒结区域形成电荷积累。
-信号放大与数字化:ROIC对微弱电荷信号进行放大,并通过模数转换器(ADC)将其转换为数字信号。这一过程降低了噪声干扰,确保信号的高保真度。
-图像重建:数字化后的信号通过图像处理算法(如去噪、增强)生成二维灰度图像,反映目标物体的红外辐射强度分布。
3.性能优化关键技术:
-制冷技术:因InGaAs材料的低带隙特性易产生暗电流,需采用热电冷却(TEC)或低温制冷,将传感器温度降至-40℃以下,以抑制热噪声。
-抗反射涂层:通过镀膜工艺减少入射光反射损失,提升光子吸收效率(如量子效率可达60%以上)。
-真空封装:传感器封装于真空环境中,避免气体分子热传导影响制冷效果,同时防止结露损坏器件。
应用适配特性

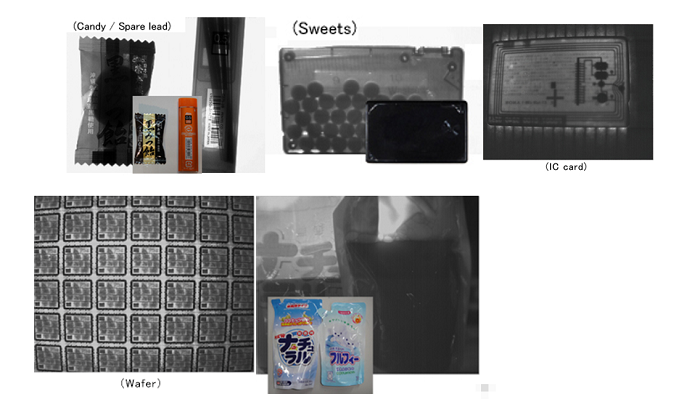

该技术的光谱响应范围可扩展至0.4-2.5μm(通过去除InP衬底或调整材料配比),使其适用于:工业检测:半导体晶圆缺陷识别(依赖高分辨率成像),显微镜相机,军事侦察:夜间目标探测(利用SWIR穿透烟雾/薄雾能力);科学研究:激光光束分析、材料光谱特性测量。
ARTRAY的铟镓砷相机采用索尼IMX990/991传感器,通过5μm像素尺寸实现高精度检测,在900-1700nm短波红外波段展现卓越性能。例如ARTCAM-990SWIR系列支持电子制冷(TEC),可减少长时间曝光产生的噪声,适用于硅晶圆缺陷检测及树脂内部结构分析。2025年推出的ARTCAM-992SWIR-TEC更将像素提升至524万,成为短波红外相机的技术巅峰。
NIR相机与近红外相机的多场景覆盖
ARTRAY的近红外相机(NIR)在400-1700nm波段具备高量子效率,支持水分检测、材料识别等应用。其超小型机身(50×47×42.7mm)设计便于集成到自动化产线,而USB3.0接口与70fps高帧率则满足实时监测需求。此外,专为科研设计的SWIR相机还可通过光谱分析识别伪装目标,拓展至安防与军事领域,半导体晶圆缺陷识别(依赖高分辨率成像)
工业相机的全生态布局
除铟镓砷相机外,ARTRAY提供显微镜相机,紫外相机,高像素可见光相机及配套软件,形成完整的工业视觉解决方案。例如ARTCAM-487UV紫外相机可探测200nm波长,用于半导体晶圆污染检测;而2.5亿像素的ARTCAM-8020-USB3则重新定义了高精度外观检测标准。
技术优势与行业应用
高灵敏度与低噪声:铟镓砷材料的热噪声控制技术,使ARTRAY的SWIR相机在低光环境下仍能保持清晰成像,适用于太阳能电池EL发光检测。
多波段协同检测:通过近红外相机与可见光相机的数据融合,可同时捕捉物体表面与内部信息,显著提升食品分选、药品包装质检效率。
模块化设计:工业相机的冷却功能选配(TEC半导体制冷/风冷)和镜头接口兼容性,满足从实验室到严苛工业环境的多样化需求。
市场影响与未来展望
ARTRAY铟镓砷相机与NIR相机正加速渗透半导体、新能源等领域。在2025年上海机器视觉展上,ARTRAY首次展出的5百万像素SWIR相机,预示着短波红外成像将向更高分辨率发展。未来,随着InGaAs传感器成本下降,ARTRAY有望在智能驾驶、天文观测等新兴领域开辟更广阔的应用场景。
通过铟镓砷材料革新、多光谱技术融合及工业场景深耕,ARTRAY持续推动着工业相机的边界扩展,正在重新定义精密检测与智能成像的未来标准。
