作者：郭sy 时间：2025-05-22
受开发新技术和优化现有技术的理念驱动，Asphericon不断改进和完善生产流程。Asphericon生产流程和生产能力包含CNC加工、钻石车削和高端精整。Asphericon镀膜技术有电子束蒸发(EBE)、离子辅助沉积IAD 和磁控溅射 (MS)。

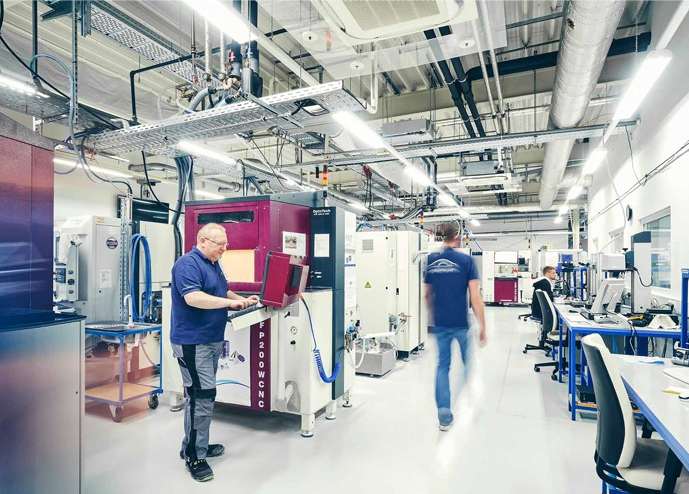

CNC加工
CNC加工是特别开发的专利控制技术，用于控制数控研磨和抛光机。CNC加工有模拟处理方法的能力，所有处理参数的数字文档记录，从原型到大批量生产均可实现高精度制造。
|
尺寸[ISO10110-1] Diameter: |
|
|
直径 |
2-300mm |
|
表面形状公差[ISO10110-5;12] |
|
|
缺陷-B(PV) |
10-1边缘 |
|
表面不规则度-RMSi-D: |
3-0.3条纹 |
|
表面缺陷[ISO 10110-7] |
|
|
MIL-划痕/凹痕 |
40 - 10 |
|
表面纹理[ISO10110-8] |
|
|
表面粗糙度-Rq |
1.5–3.0nm |

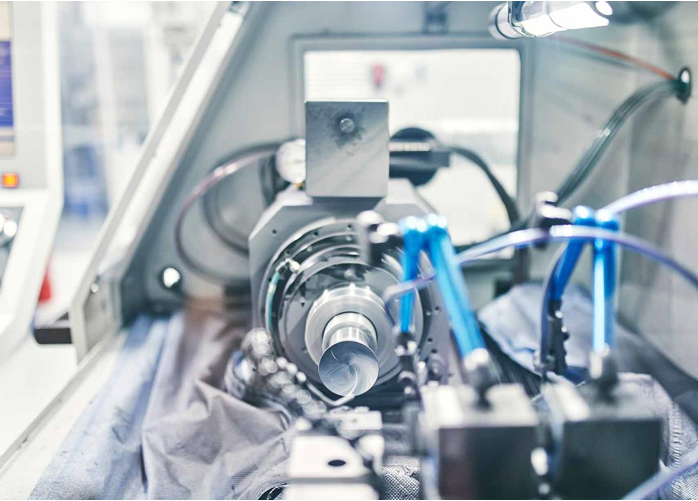

钻石车削
钻石车削使用单晶体钻石进行超精密切割二，制造具有最高精确度的任何光学表面，可实现的光学组件几何形状，非球面、球面、环面、柱面、微透镜、菲涅尔结构、自由形态、衍射光学元件。
|
尺寸[ISO 10110-1] Diameter: |
|
|
直径 |
1-420mm |
|
中心厚度 |
高达0.5mm |
|
表面形状[ISO 10110-1; 5; 8; 12] |
|
|
不规则性-B(PV) |
100nm |
|
均方根不规则度RMSi–D |
20nm |
|
表面粗糙度-Rq |
1nm |

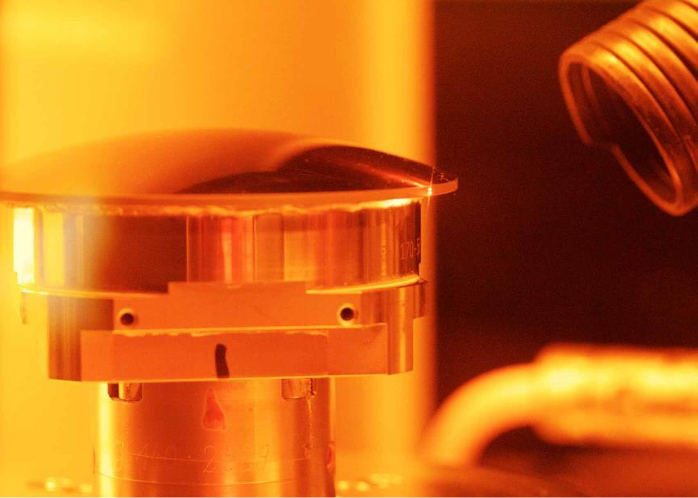

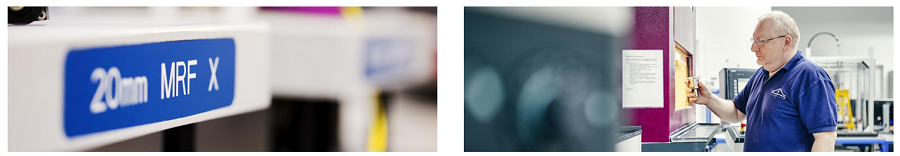

高端精加工
磁流变精加工技术TM实现超出现行国际标准的形状偏差，可以在系列生产中处理具有挑战性的非球面光学。非球面角度抛光特点如下，极端表面精度(高达60nm PV)和最低粗糙度；用于直径高达420毫米的严格要求材料和元件；大系列，最多可达1000件。
Asphericon生产能力
|
Asphericon生产能力 |
CNC加工标准质量 |
CNC加工精度质量 |
钻石车削 |
高端精加工 |
|
直径[mm] |
8-300 |
4-250 |
1-420 |
6-300 |
|
不平整度 (PV)[条纹/μm] |
4.00/1.00 |
1.00/0.30 |
0.10 |
0.30/0.08 |
|
RMSi[条纹/μm] |
1.20/0.30 |
0.30/0.09 |
0.02 |
0.10/0.03 |
|
MIL-划痕/凹痕 |
40-20 |
20-10 |
- |
20-10 |
|
表面粗糙度-Rq[nm] |
2.0 |
1.5 |
1.0 |
0.5 |
|
全表面干涉测量 |
√ |
√ |
√ |
√ |

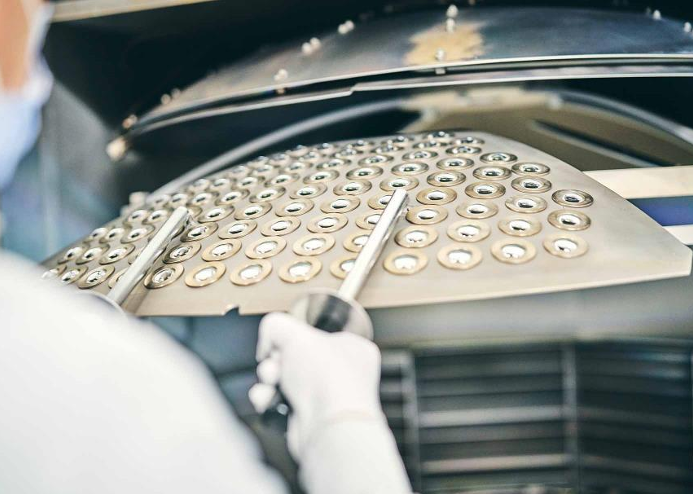

Asphericon镀膜技术
|
Asphericon镀膜技术 |
电子束蒸发(EBE) |
离子辅助沉积IAD |
磁控溅射 (MS) |
|
基板尺寸mm |
高达300 |
高达300 |
15-250 |
|
光谱范围 [nm] |
190-5100 |
190-5100 |
380-5100 |
|
稳定性 |
好 |
非常好 |
超硬 |
|
残余反射 |
Rabs<0.1%（V涂层） |
Rabs<0.1%（V涂层） |
Rabs<0.1%（V涂层） |
|
特征 |
- |
等离子体源的使用 |
溅射技术 |
|
应用 |
AR |
ARBB, HR |
ARSBB,HR，过滤器 |
|
优先服务 |
可选择的 |
可选择的 |
可选择的 |
溅射
光学监测，非反应性磁控溅射。
-基板尺寸15-250mm
-定制形状
-材料：玻璃、熔融石英、晶体
-光谱范围：紫外-近红外（190-5100 nm）
-AR涂层的残余反射Rabs<0.05%（V涂层），激光线镜反射≥99.98%
应用领域有AR和HR层、激光应用（低散射、高反射、高激光损伤阈值）和苛刻的环境条件（温度波动，严格清洁要求）。
精炼
边缘上光
选择各种耐溶剂涂层以避免杂散光，适用于光圈孔径或外观方面;根据要求提供特殊涂层(例如导电涂料)，材料是所有类型的玻璃、水晶和陶瓷。
激光打标
用于清晰识别/追溯单个镜片和系统(包括柱面边缘)，例如方位角、刻度、侧面标记，定位精度<0.1毫米。标记尺寸1-80mm (可自由选择字体大小和类型)。
