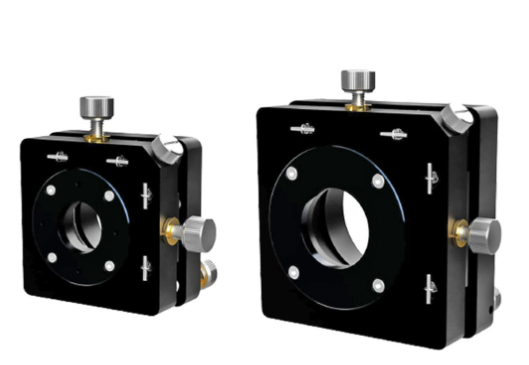

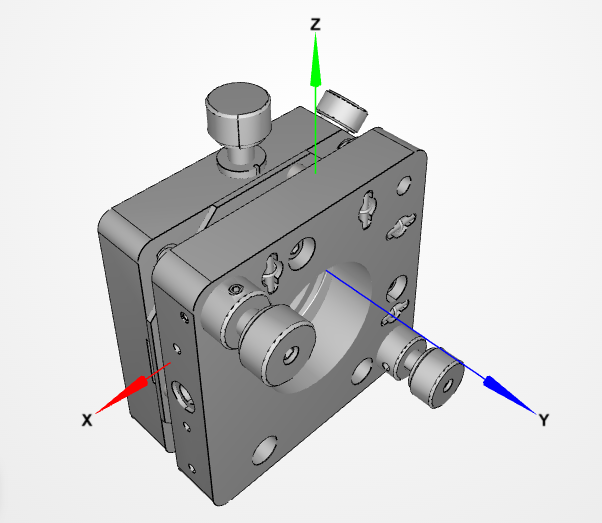

Optosigma激光扩束镜（BE，LBED，LBE）专用镜架，可调整出射光轴的位置和角度。安装较大口径的激光扩束镜时，其稳定性也很好。激光扩束镜支架附属可动板角度锁定机构，以及调芯锁定机构，可防止调整后的扩束镜的光轴偏移。激光扩束镜镜架可直接安装立柱（RO）或支柱（PST）。扩束镜架KLH-BE-M22H上面，备有固定扩束镜（LBE）的螺纹孔（英制螺纹）。
注意：调整光轴位置前，请把扩束镜架锁紧机构完全松开。否则，会限制可调范围。调整完激光扩束镜镜架光轴的位置和角度后，再去调屈光度的话，会影响出射光束的位置和角度。
激光扩束镜镜架特点
-安装较大口径的激光扩束镜时，其稳定性也很好。
-附属可动板角度锁定机构，以及调芯锁定机构，可防止调整后的扩束镜的光轴偏移。
-可直接安装立柱（RO）或支柱（PST）。
-KLH-BE-M22H扩束镜镜架上面，备有固定扩束镜（LBE）的螺纹孔（英制螺纹）。
激光扩束镜支架KLH-BE共同指标
|
激光扩束镜支架主要材质 |
铝合金 |
|
表面处理 |
黑色氧化 |

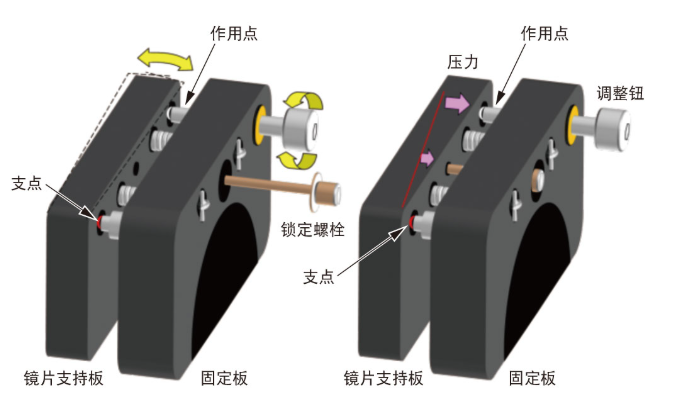

镜片支持板锁定机构，松开锁定螺栓，调整角度。拧紧锁定螺栓，支点等处压力增大，镜片支持板被固定。但是，继续调节的话，此锁定会自动解除。

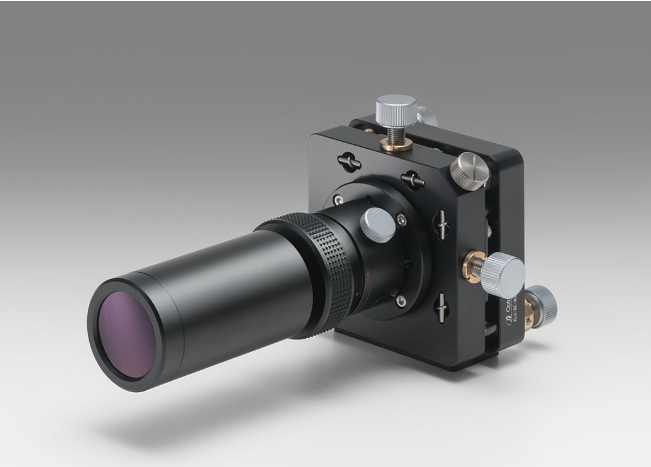

扩束器搭配激光扩束镜支架使用案例
扩束镜架KLH-BE技术指标
|
型号 |
适用安装螺纹尺寸 |
调芯范围 |
调芯分辨率 |
角度调整范围 |
角度调整分辨率 |
质量 |
||
|
俯仰 |
方位 |
俯仰 |
方位 |
|||||
|
KLH-BE-M22H |
M22 P0.75 |
Ø2mm |
0.25mm/周 |
±2° |
±2° |
0.3°/周 |
0.3°/周 |
0.38kg |
|
KLH-BE-M34H |
M34 P0.75 |
Ø2mm |
0.25mm/周 |
±2° |
±2° |
0.2°/周 |
0.2°/周 |
0.68kg |
KLH-BE-M22H和KLH-BE-M34H调芯范围都是ø2mm，调芯分辨率是0.25mm/周。
