作者:李gh 时间:2025-06-03

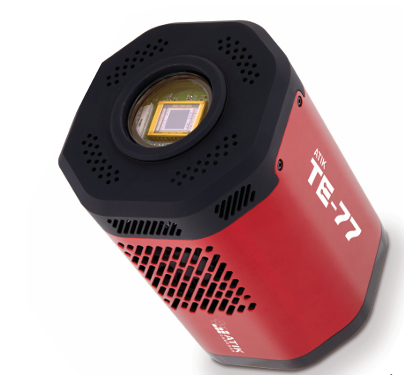

Atik Cameras TE系列科研制冷相机的成像技术采用新颖的新型腔室密封方法,Atik相机同时增加制冷温度,噪声读数非常低 ,可以检测到最微弱的信号,因此在弱光成像方面有优势。此外,高满阱容量意味着成像时饱和度要低得多,可以保留大量的细节。Atik Cameras的设计和工程技术让Teledyne e2v的先进传感器实现完美成像,Atik Cameras的TE系列相机具有大像素、低噪声等特点,作为科学级CCD相机有优秀的QE(量子效率),TE系列相机提供高质量的弱光成像结果,比如TE-42高分辨率达2048 x 2048,在20℃时,TE系列制冷相机能达到-30℃,TE-30的最高满阱容量达到500,000e- ,作为科研级观测相机,提供OEM定制,应用广泛。
天文观测:
天文相机在天文学中是不可替代的成像工具,科研级观测相机其高量子效率和宽光谱响应能力可捕捉极微弱的天体信号。科学级CCD相机在天文学中充当天文相机是不可替代的成像工具,科研级观测相机其高量子效率和宽光谱响应能力可捕捉极微弱的天体信号。
-深空探测:哈勃太空望远镜通过科学级CCD相机拍摄了宇宙深处的高清图像,帮助研究宇宙起源和星系演化。
-太阳活动监测:用于太阳物理学研究,通过观测太阳风暴等事件为地球通信系统提供预警。
-望远镜系统:欧洲南方天文台的甚大望远镜(VLT)采用多台科学级CCD相机实现光谱分析和星系观测。
科学研究:
在物理、化学、生物等基础研究中,科学级CCD相机提供了高精度数据支持:
-粒子物理:欧洲核子研究中心(CERN)在大型强子对撞机(LHC)中利用CCD技术捕捉高能粒子轨迹。
-材料科学:分析纳米材料的光学特性或表面结构,推动新型半导体材料的研发。
-地球科学:NASA在火星探测任务中通过CCD相机收集地表数据,研究行星地质演化。
生物医学:
其在生命科学中的应用推动了微观研究的突破:
-活细胞成像:麻省理工学院团队利用科学级CCD相机记录基因编辑过程的高清动态图像,助力疾病机制研究。
-显微技术:结合显微镜进行细胞结构三维建模,模拟器官功能或病理变化。
-荧光检测:应用于流式细胞术或拉曼成像,实现低光毒性条件下的活细胞观测。
工业检测与自动化:
在智能制造中,Atik相机科学级CCD相机提升了检测效率和精度:
-半导体制造:用于晶圆表面缺陷检测,优化芯片生产工艺。
-汽车工业:监控车身焊接和装配线,确保零部件安装精度。
-包装质检:通过条码识别和缺陷检测,实现食品、药品的无损自动化检测。
量子科学与前沿技术:
在量子通信、量子计算等新兴领域,科学级CCD相机的高灵敏度成为关键设备:
-量子纠缠研究:通过单光子级检测能力分析光子纠缠态,推动量子加密技术发展。
-自适应光学:用于校正大气扰动,提升天文望远镜成像质量
科学级CCD相机
同时TE系列相机具有大像素、低噪声等特点,优秀的QE,在最苛刻的应用中,例如化学发光,荧光成像,光谱学,显微镜和生物发光,细胞成像,活体成像,TE系列相机长时间曝光相机提供高质量的成像结果。
这个TE系列科学级CCD相机长时间曝光相机先进的成像解决方案配备了可选择的背照或前照式传感器,前照式CCD的典型结构自上而下为:微透镜 → 滤光片 → 金属电路层 → 光电二极管(感光元件)。光线需先穿过上层的电路结构才能被光电二极管接收,光线进入传感器后,需绕过金属排线、晶体管等电路元件,导致部分光线被遮挡或散射,实际到达感光元件的光线比例约为70%或更低。背照式CCD结构上将电路层移至光电二极管下方,光线直达感光元件,光利用率提升约30%,显著改善低光表现和边缘画质。可选择全帧CCD或帧传输CCD,Atik相机可选配45毫米双稳高速科研级别机械快门,开启时间为20.0毫秒。
型号 |
TE-77 |
TE-47 |
TE-42 |
TE-30 |
|
||||
传感器 |
e2v CCD 77 前照式 |
e2v CCD 77 背照式 |
e2v CCD 47-10 前照式 |
e2v CCD 47-10 背照式 |
e2v CCD 42-40 前照式 |
e2v CCD 42-40 背照式 |
e2v CCD 30-11 前照式 |
e2v CCD 30-11 背照式 |
|
分辨率 |
512 x 512 |
1024 x 1024 |
2048 x 2048 |
1024 x 256 |
|
||||
传感器尺寸 |
12.3 x 12.3 mm |
13.3 x 13.3 mm |
26.6 x 26.6 mm |
26.6 x 6.7 mm |
|
||||
像元大小(um) |
24 x 24 |
13 x 13 |
13.5 x 13.5 |
26 x 26 |
|
||||
ADC |
16bit or 18bit |
||||||||
满阱容量 |
300,000e- |
100,000e- |
150,000e- |
500,000e- |
|
||||
读取噪声 |
8e- |
<8e- |
<8e-(最低) |
<8e-(最低) |
|
||||
20℃时定点冷却 |
-30℃ |
-30℃ |
-30℃(短时) |
-30℃(短时) |
|
||||
调节冷却器 |
有 |
||||||||
电源 |
12VDC,10A |
||||||||
最大曝光时间 |
无限制 |
||||||||
最小曝光时间 |
0.01s |
||||||||
PC接口 |
USB2 |
||||||||
镜头接口 |
M54 x 0.75 |
||||||||
